4‑осевой универсальный токарный центр CT8 с ЧПУ

По запросу

Заказать

Запросить КП

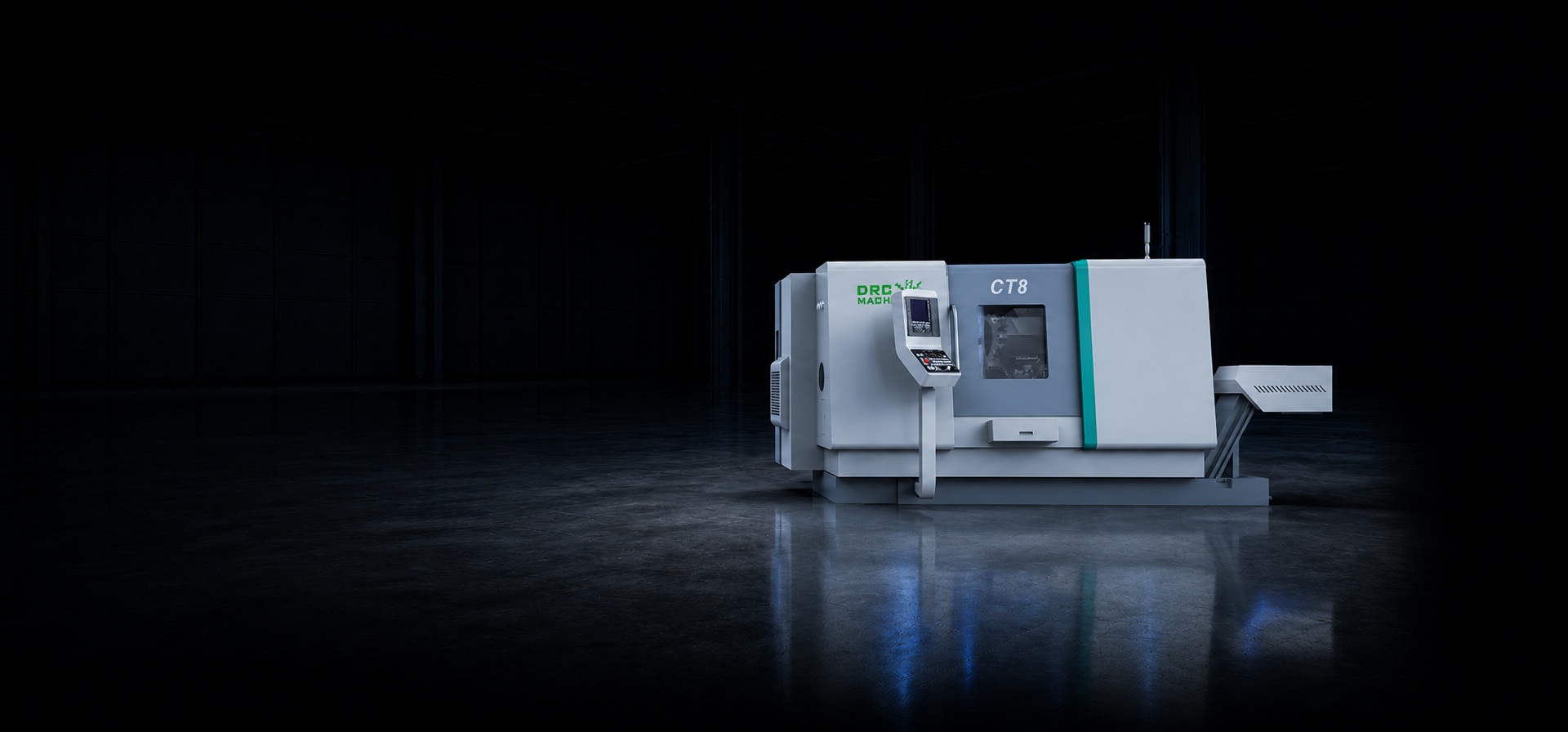

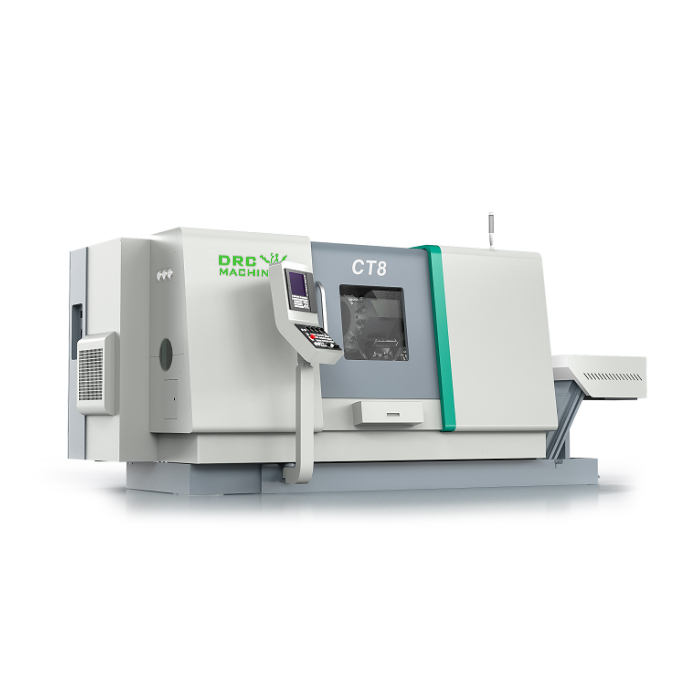

4-осевой универсальный токарный центр CT8 с ЧПУ

4-осевой универсальный токарный центр CT8 с ЧПУ фото 1

4-осевой универсальный токарный центр CT8 с ЧПУ фото 2

4-осевой универсальный токарный центр CT8 с ЧПУ фото 3

4-осевой универсальный токарный центр CT8 с ЧПУ фото 4

4-осевой универсальный токарный центр CT8 с ЧПУ фото 5

4-осевой универсальный токарный центр CT8 с ЧПУ фото 6

Описание
Технические характеристики

НАЗНАЧЕНИЕ

Токарный станок с ЧПУ HT5LMY представляет собой четырёхкоординатный станок с ЧПУ с полностью замкнутым контуром. Каждый вал подачи сервопривода оснащён высокоскоростным бесшумным шарико-винтовым механизмом, эластичная муфта соединена напрямую, что обеспечивает высокую скорость движения, низкий уровень шума, высокую точность позиционирования и повторяемость результатов.

Серводвигатель оснащен энкодером абсолютных значений, который не накапливает ошибки и не сохраняет данные. Вам не нужно искать точку отсчета, а информация о положении не будет потеряна после отключения питания.

Станок обладает широкими функциональными возможностями, высокой точностью, продуманной компоновкой, привлекательным внешним видом, прост в эксплуатации и удобен в обслуживании.

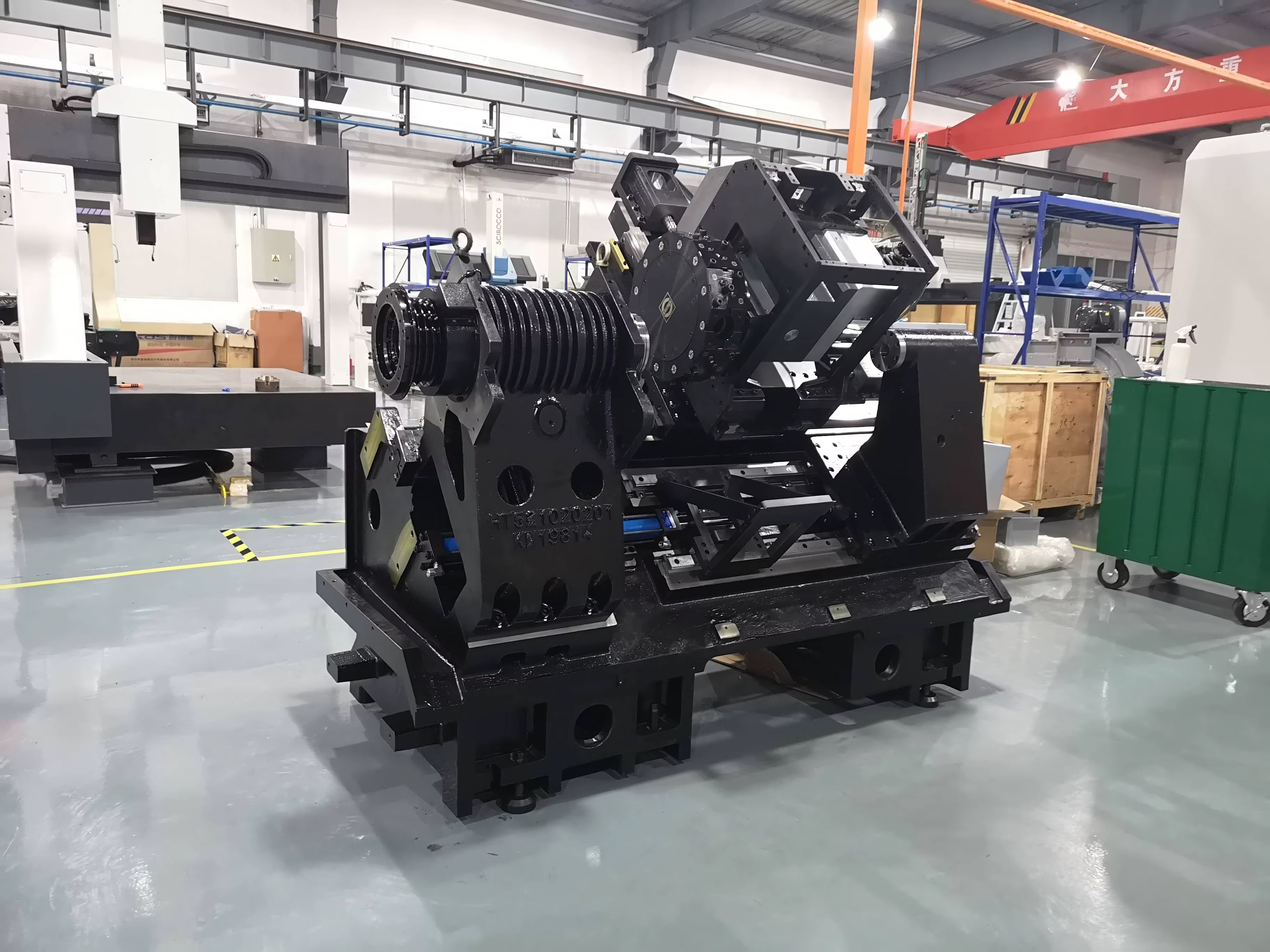

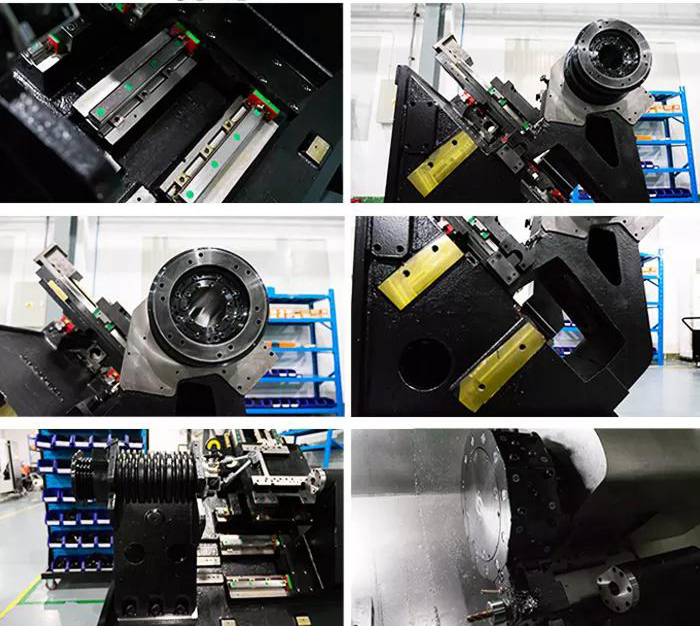

В целом: Станок имеет механическую, электрическую и гидравлическую интегрированную конструкцию. Наклонная станина с общим углом наклона 45° отличается компактной конструкцией, высокой жёсткостью, плавным отводом стружки и удобством в эксплуатации. Направляющая представляет собой направляющую качения, а приводные детали — это высокоскоростные бесшумные шарико-винтовые пары. Они отличаются высокой скоростью, низким тепловыделением и высокой точностью позиционирования; станок полностью защищён, автоматически удаляет стружку, автоматически смазывает и автоматически охлаждает.

Шпиндель: Главный приводной механизм этого станка приводится в действие японским FANUC 11/15 кВт высокопроизводительным серводвигателем, который вращает шпиндель через пару шкивов. Диапазон скоростей шпинделя составляет 30–5000 об/мин. В передней опоре главного вала установлены три высокоточных радиально-упорных шарикоподшипника, а в задней опоре — два высокоточных радиально-упорных шарикоподшипника с большим отверстием, которые соответствуют требованиям к подшипникам для осевых и радиальных усилий резания.

Задняя бабка: гидравлический цилиндр используется для привода встроенной подвижной задней бабки. Конструкция проста, отличается высокой точностью, жёсткостью и надёжностью.

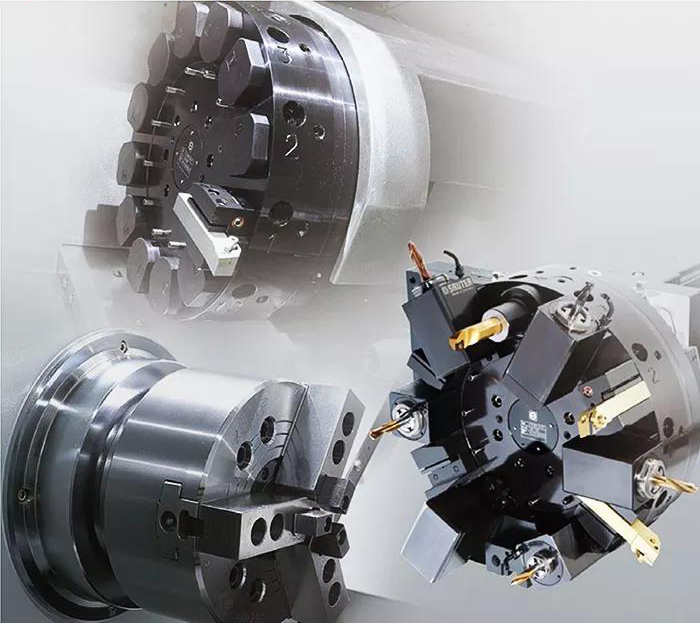

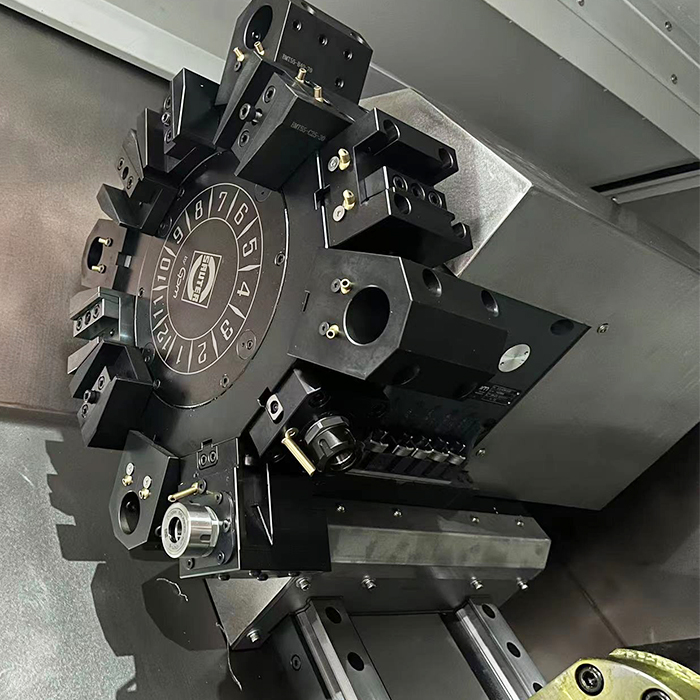

Башня: В станке используется сервогидравлическая башня, обеспечивающая быструю смену инструмента и высокую надёжность.

Привод: для привода осей X и Z используется высокопроизводительный серводвигатель FANUC, обеспечивающий высокую точность позиционирования, а также гибкость и надежность в работе.

Система: Система управления FANUC 0iTF+ с высокопроизводительным шпиндельным двигателем переменного тока и серводвигателем
