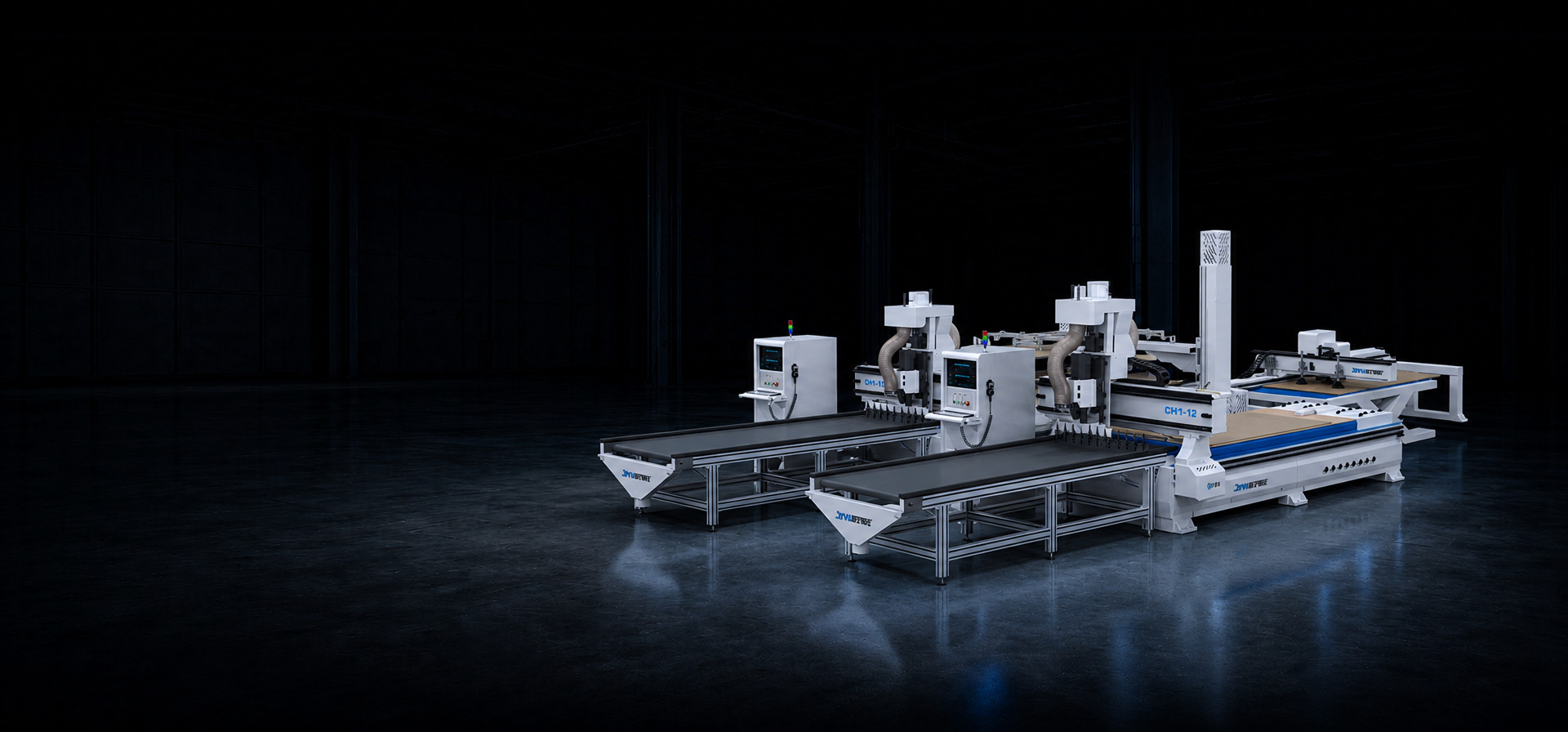

Автоматическая линия JIYU NEST1‑12W PRINT
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение

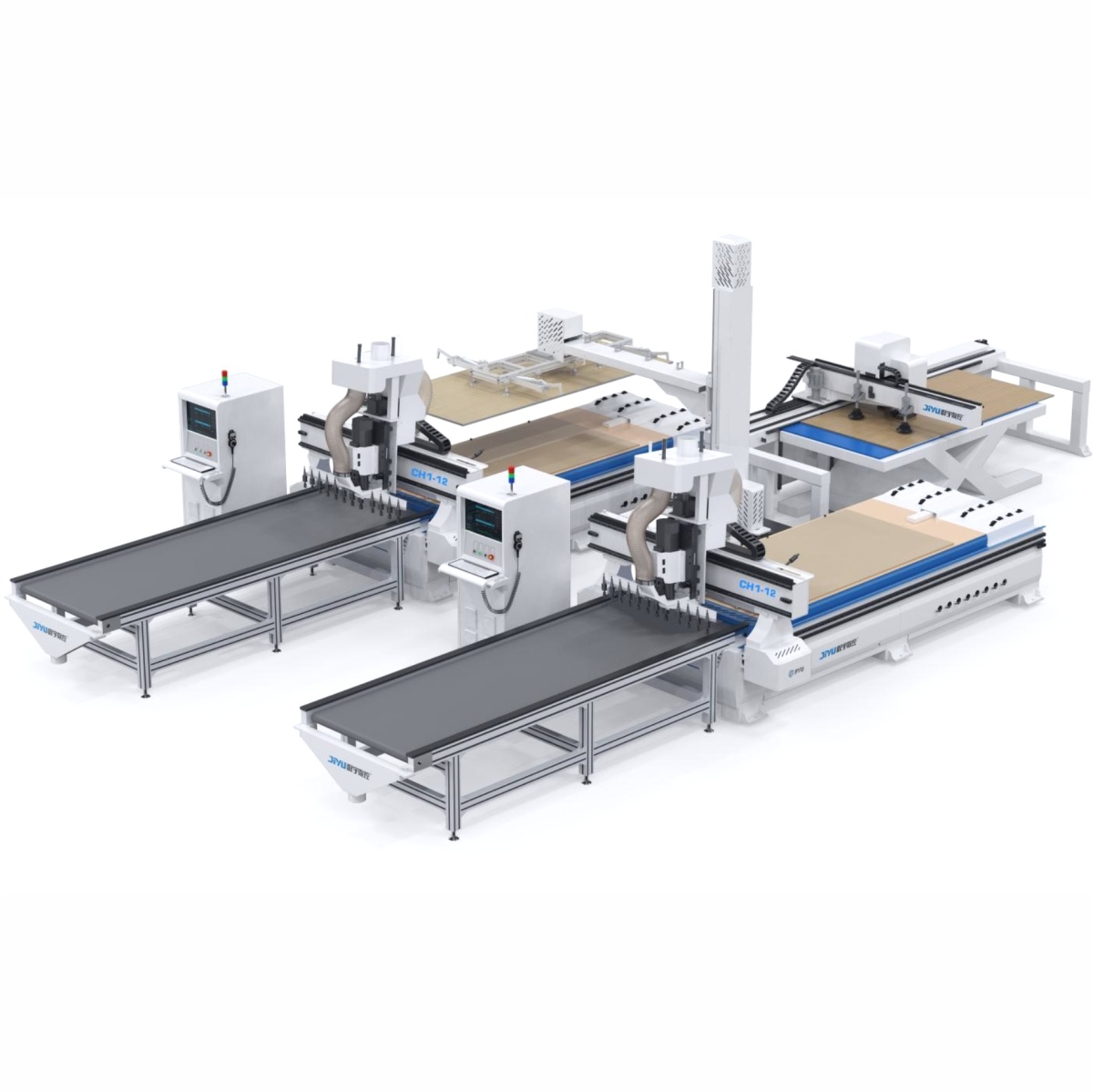

Автоматическая линия с автоматической печатью этикетки и роботизированной загрузкой материала на 2 обрабатывающих центра, предназначена для скоростной фрезерной обработки и плоскостной присадки плитных материалов в автоматическом режиме. Популярное и востребованное решение для изготовления корпусной мебели по технологии NESTING. Эффективно используется в серийных производствах мебельных деталей. Может использоваться как отдельно, так и быть внедрена в систему замкнутого автоматического цикла.
Состав линии

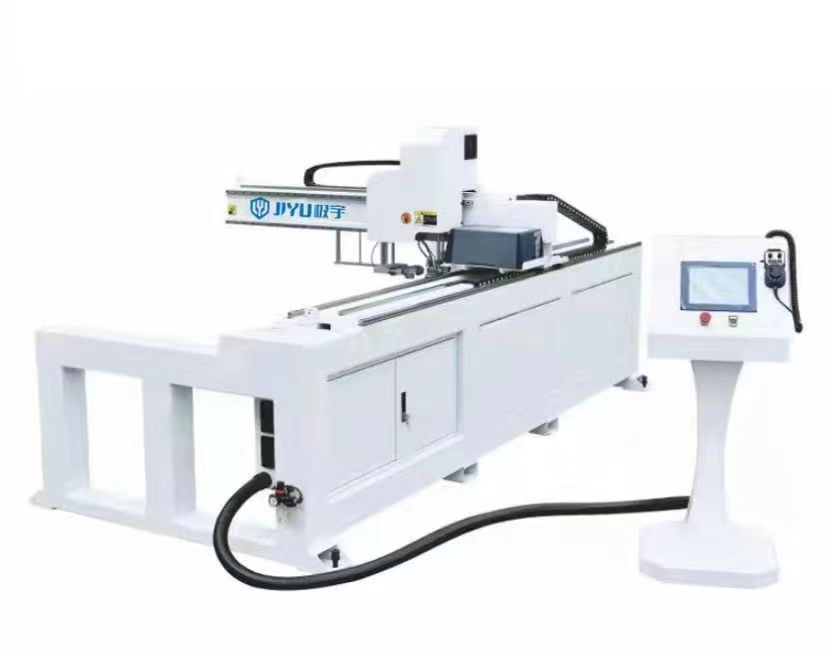

1. Автоматическая этикеровочная машина
В состав линии включена высокоскоростная автоматическая машина для нанесения этикетки, работающая в паре с гидравлическим подъемным столом, обеспечивающим точное позиционирование пачки плитного материала. Автоматическая система нанесения этикетки консольного типа, оснащена промышленным принтером, устройством нанесения этикетки на материал с возможностью разворота печати на 90 градусов и системой интеллектуального выравнивания листа, управление осуществляется стойкой с промышленным компьютером.

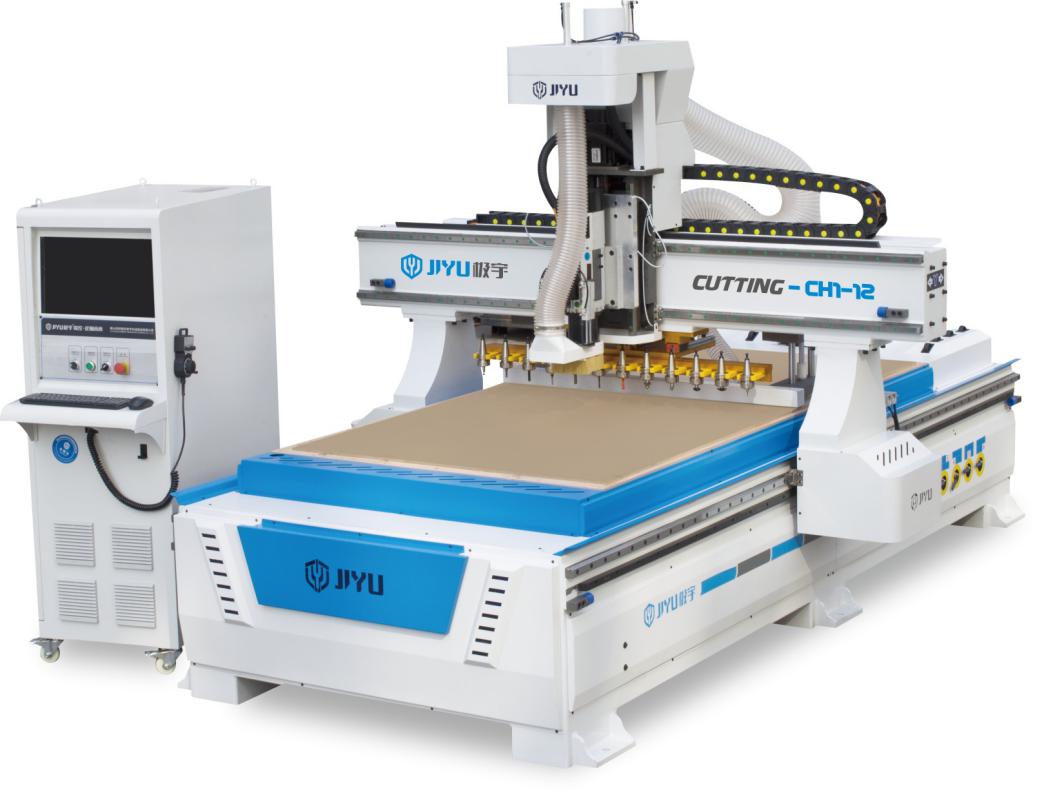

2. Фрезерный станок с ЧПУ CH1-12

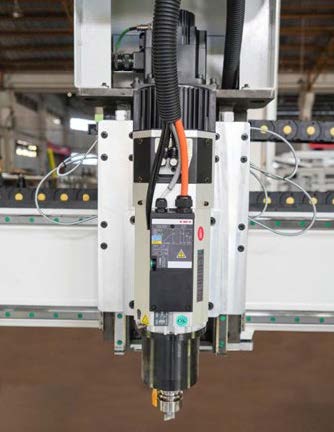

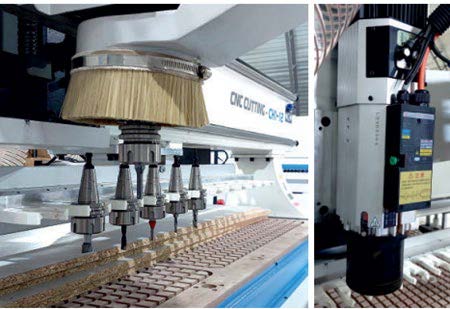

Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 18000 об/мин Способ смены инструмента: автоматический на 12 позиций Длительный срок службы, стойкость к нагрузкам, стабильная работа.

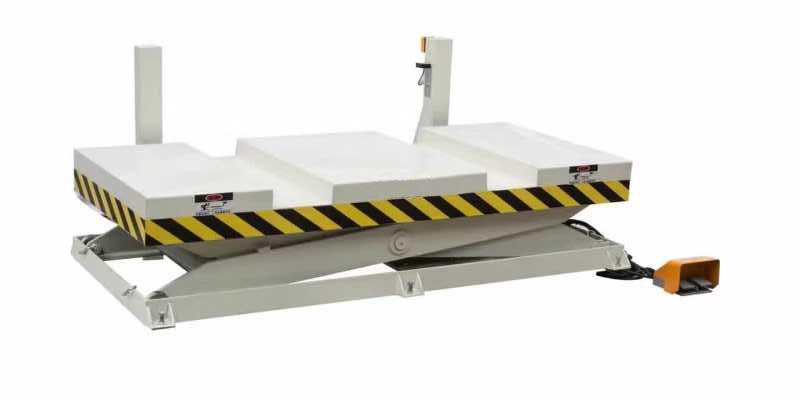

3. Гидравлический загрузочный стол
Подъем осуществляется при помощи электропривода, для обеспечения необходимой точности позиционирования пачки с помощью оптических датчиков.

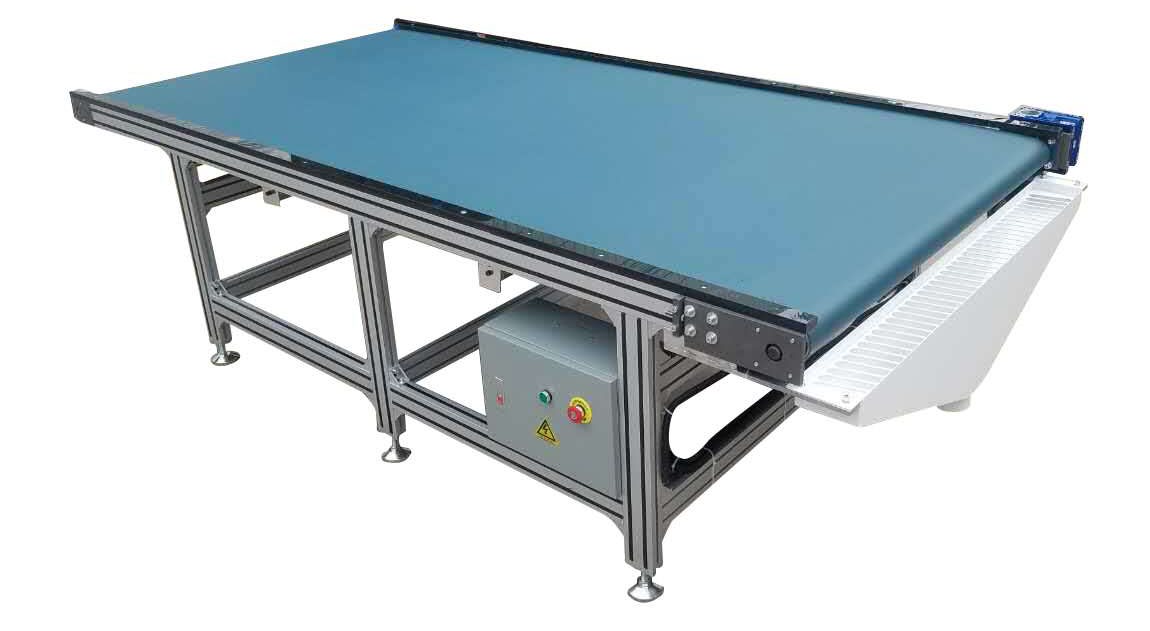

4. Разгрузочные столы
Разгрузочный стол оснащен оптическими датчиками для автоматического старта/остановки ленты с целью дальнейшей разгрузки в приемной зоне. Когда деталь, двигаясь по конвейерной ленте, пересекает световой луч, приемник получает сигнал, останавливающий конвейер, производится разгрузка, после чего конвейер возобновляет движение до следующей партии деталей.
Аспирационная система на выходе обеспечивает эффективное удаление оставшейся после обработки пыли и стружки.

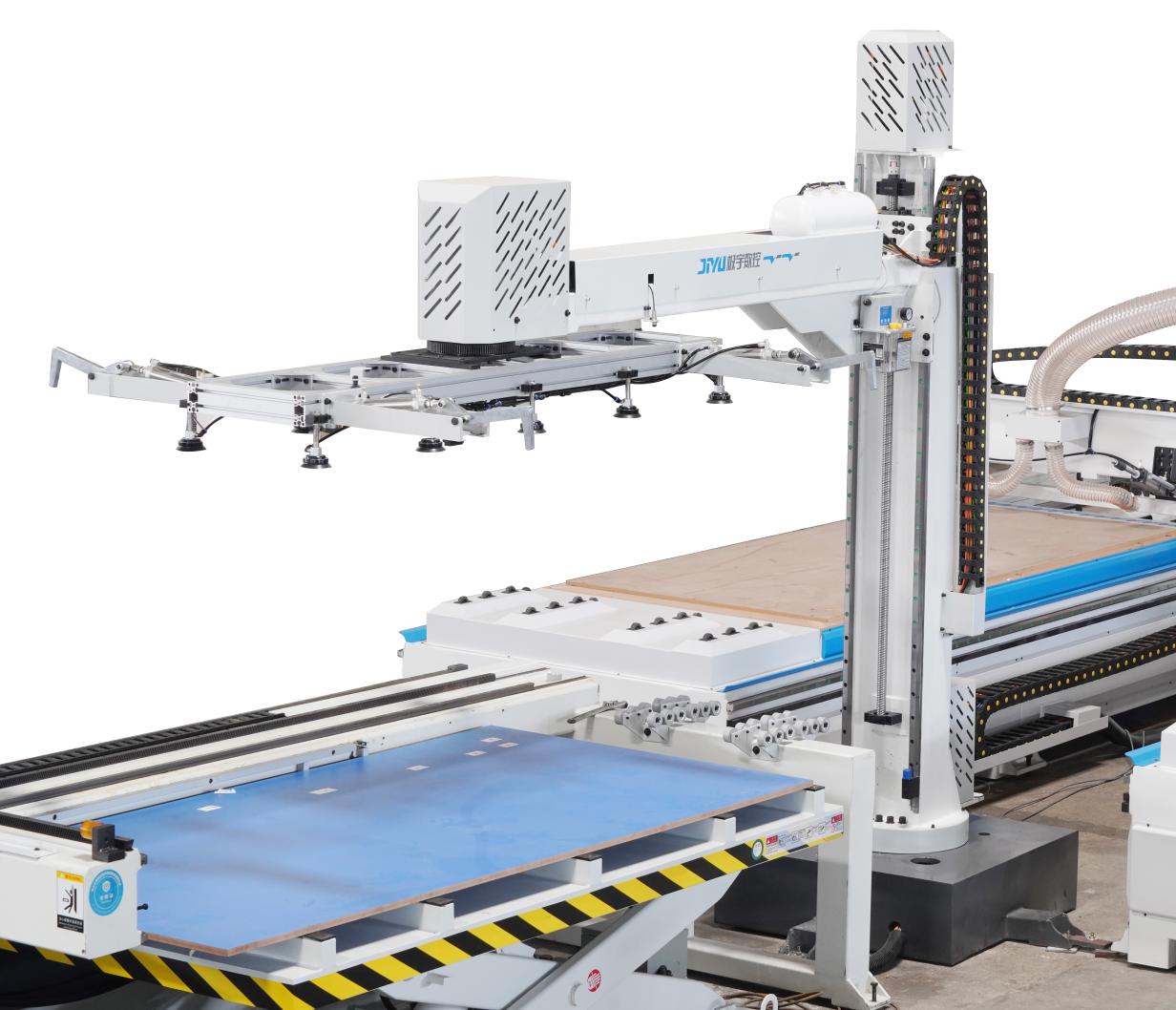

5. Поворотный робот для перемещения плитных материалов в процессе обработки
Предназначен для перемещения листов плитного материала от загрузочного стола и загрузки их на два фрезерных станка с ЧПУ.
Работает в автоматическом режиме в соответствии с требованиями исполняемой программы.
-
Артикул
01-8389 -
Модель
NEST1-12W PRINT -
Суммарная мощность, Вт
18000 -
Ко-во вертикальных шпиндилей
14330 -
Точность повторного позиционирования, мм
0,05 -

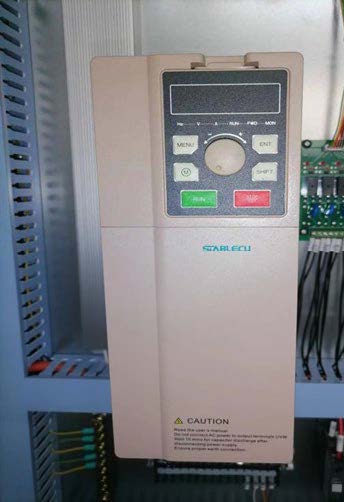

Инвертор
Инвертер 11000 Вт VEICHI/ DINGSHEN -
Максимальная скорость холостого хода, м/мин
60 -
Шпиндель, кВт / об/мин
9000 / 18000 -
ОС/Операционная система
Система контроля LNC. В базе стойка управления с промышленным компьютером на ОС Windows/Возможность удаленного сервиса и подключения в сеть предприятия -
Электрика
Schneider -

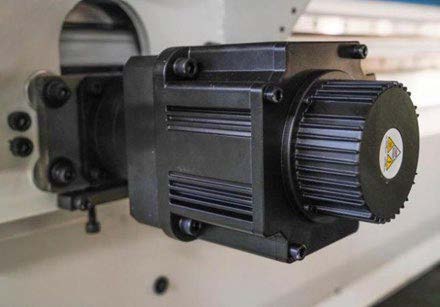

Мотор-редуктор
ZHONGDA -

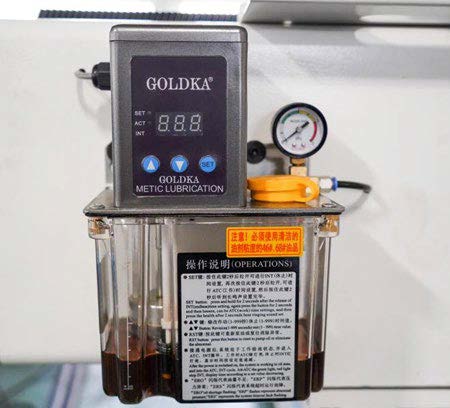

Система смазки
Автоматическая -
Тип рабочих команд
G-код -
Максимальная рабочая скорость, мм/мин
20000 -

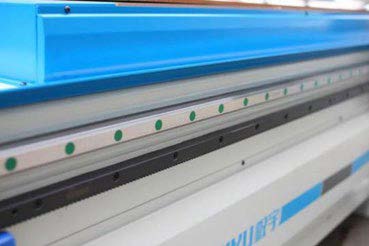

Тип привода
X/Y рейка-шестерня, ШВП Z -
Рабочая зона, мм
2100x3050 -
Ход по оси X/Y/Z
2080x3050x200
