Форматно‑раскроечный центр с задней загрузкой JIYU KS‑420HDXC

По запросу

Заказать

Запросить КП

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC

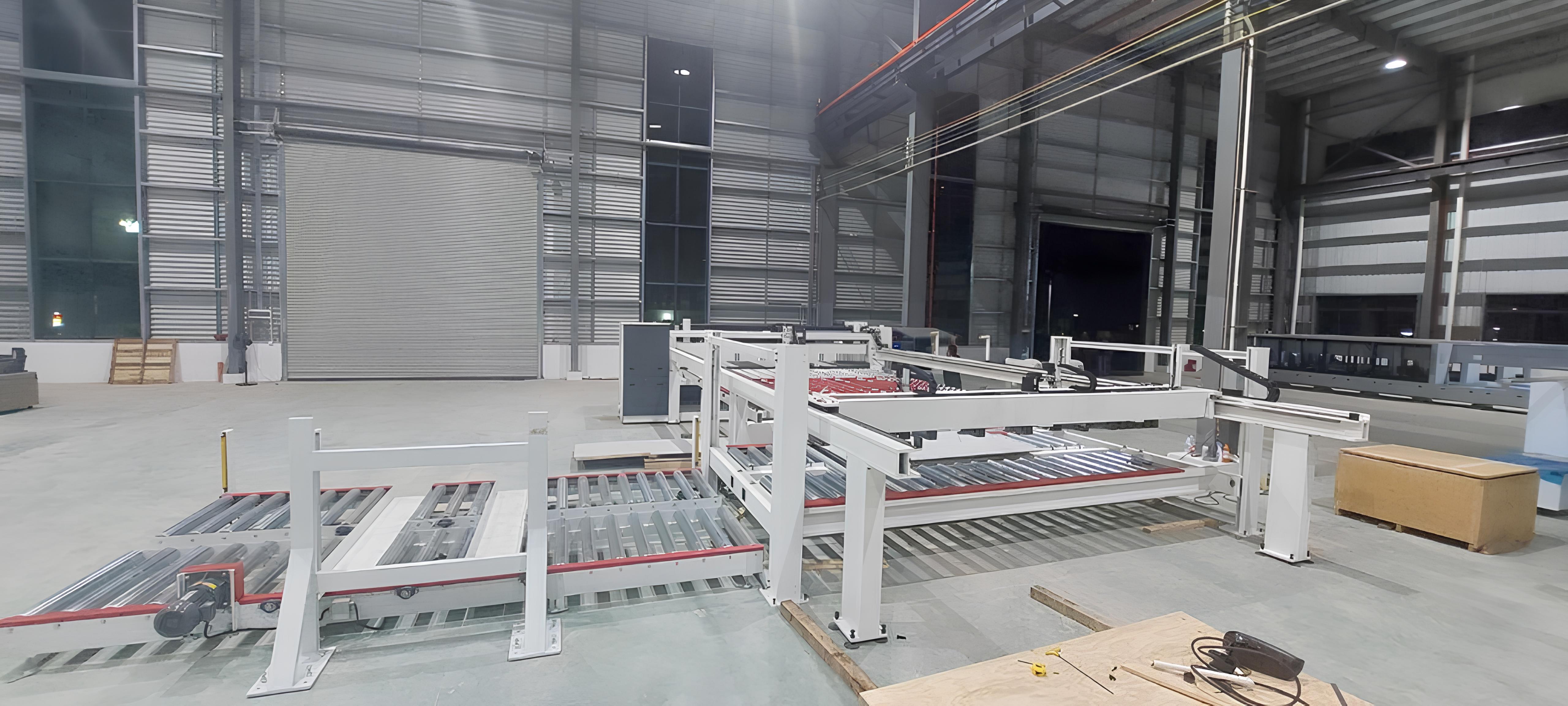

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC фото 1

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC фото 2

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC фото 3

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC фото 4

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC фото 5

Описание
Технические характеристики

НАЗНАЧЕНИЕ

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и необлицованных.
Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка.

Конструктивные особенности

КОНТРОЛЬ ВЫСОТЫ ПИЛЬНОГО ДИСКА

Контроль высоты положения основного пильного диска в зависимости от раскраиваемого пакета.

СЕРВОДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ ПИЛЬНОГО МОДУЛЯ

Сервопривод с высоким крутящим моментом мощностью 1,3 кВт.

СЕРВОДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ БОКОВОГО ВЫРАВНИВАТЕЛЯ

Боковой выравниватель точно позиционирует узкие полосы по боковой линейке при раскрое их на готовые детали. Контроль положения детали осуществляется двумя прижимными роликами с деликатным покрытием в течение всего цикла перемещения детали.

Сервопривод с высоким крутящим моментом мощностью 0,75 кВт.
Рельсовые поддержки.
Перемещение с помощью косозубой рейки.

СЕРВОДВИГАТЕЛЬ ПРОГРАММИРУЕМОГО ТОЛКАТЕЛЯ

Программируемый толкатель оборудован 12-ю пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. 12 толкателей надежно фиксируют как пакет материала толщиной до 120 мм, так и один лист. Раскрытие захватов соответствует максимальному вылету пилы.

Специальная конструкция захватов исключает повреждение материала при его фиксации и перемещении.

Сервопривод с высоким крутящим моментом мощностью 1,8 кВт.

PRE-FEED PUTTER SERVO MOTOR

Контроль положения выравнива-телей на толкателе с помощью сервомоторов.
Сервопривод с высоким крутящим моментом 2x0,4 кВт = 0,8 кВт.

СЕРВОПРИВОД ПОВОРОТНОЙ КАРЕТКИ 1.3 кВт

Поворотная каретка позиционирует деталь внутри станка в зависимости от выполняемой карты раскроя.

Мощность эл. мотора гидравлического подъемника 3кВт.

Двигатель транспортера качения с гидравлическим подъемником для подачи 0.75 кВт.
Управление роликами подъемной платформы.

Двигатель боковой подачи с дорожкой качения 0.75 кВт (Optional)

Контроль зоны безопасности загрузки материала с помощью оптического барьера.

ТЕХНОЛОГИИ

Мы продолжаем внедрять передовые международные производственные технологии. Наш производственный комплекс оснащен современным и высокотехнологичным портальным обрабатывающим центром с ЧПУ, станком для волоконно-лазерной резки, лазерным интерферометром, трехмерным лазерным сканером и другими установками для тестирования продукции перед отправкой нашему клиенту. Контроль качества производится на всех этапах технологического процесса. Наша философия - предоставлять высокоточные, высокопроизводительные продукты.
