Лазерно-гравировальный станок с ЧПУ DM LASER-1631

Описание
Технические характеристики

Данное оборудование зарекомендовало себя как надежный инструмент для резки и гравировки широкого спектра материалов. Станок отличается высокой производительностью, точностью позиционирования и простотой в эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА

Оборудование оснащено мощным CO2 лазером и системой водяного охлаждения.

Станок оснащен тяжелым промышленным порталом

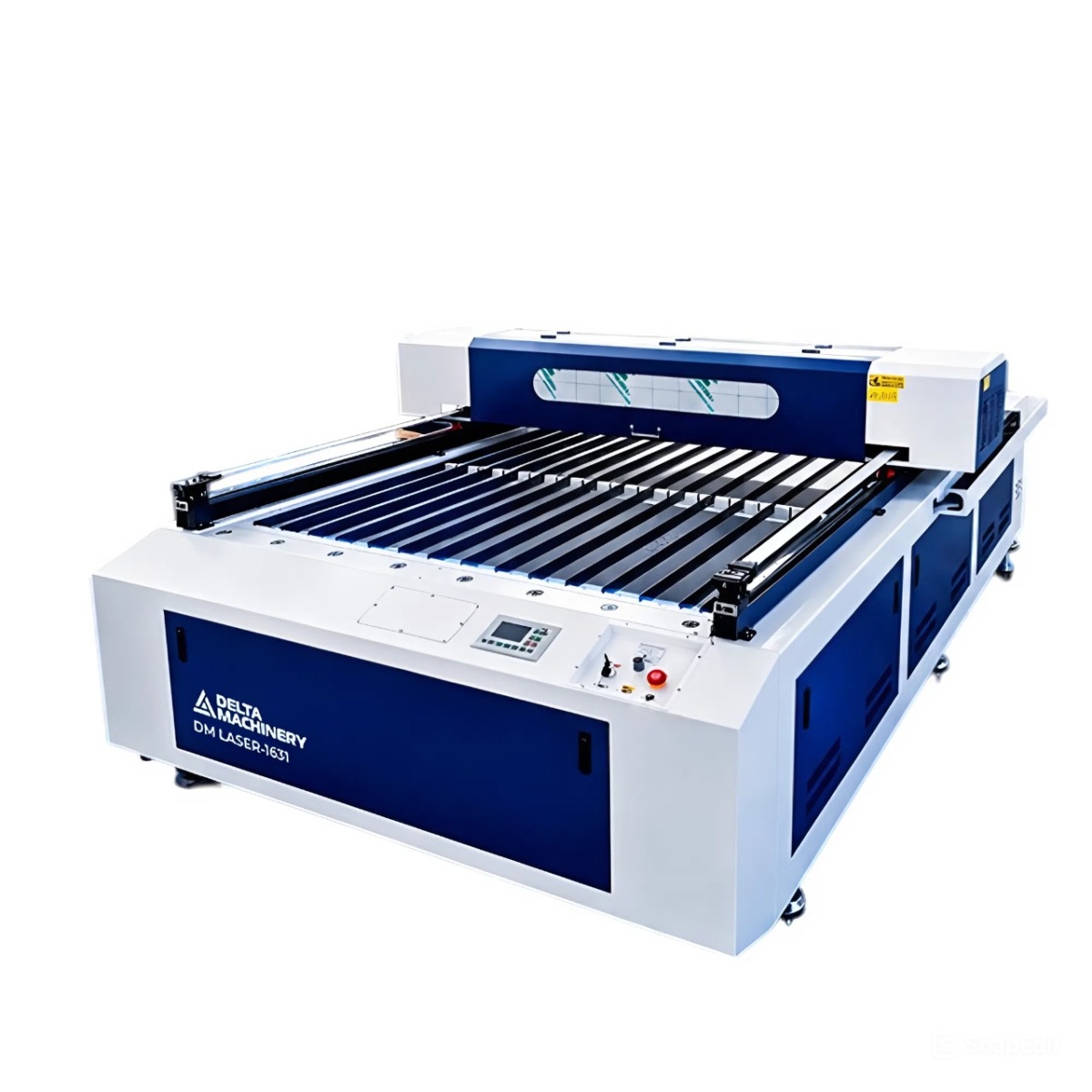

Такая конструкция портала и рабочего стола (на фото — реечный/планочный стол и массивный закрытый портал) характерна для крупноформатных промышленных CO2-лазерных станков.

Её главные преимущества перед более простыми конструкциями (с сотовым столом или открытыми направляющими) следующие:

1. Реечный (планочный) стол вместо сотового

Меньше бликов и поджогов: При работе с мощным CO2-лазером сотовый стол сильно нагревается и может воспламеняться от искр (особенно при резке фанеры/дерева). Планочный стол имеет минимальную площадь контакта.

Лучший газовый поток: Воздух (для обдува) легче проходит сквозь щели, обеспечивая качественный рез. Дым и гарь свободно уходят вниз в вытяжку, не сдувая заготовку.

2. Защита ходовых частей

На фото видно, что линейные направляющие и реечные передачи закрыты металлическими кожухами сверху. При резке фанеры, МДФ или акрила образуется огромное количество мелкой пыли, сажи и опилок. Открытые направляющие быстро забиваются и требуют ежедневной чистки. Закрытая конструкция в разы продлевает ресурс ходовой части и снижает риск заклинивания.

3. Высокая жесткость на больших пролетах

Ширина портала у станков 1631 составляет около 1,6 метра. Если портал будет слишком легким, он будет "гулять" и вибрировать при быстрой резке (особенно на крутых поворотах). На фото видна массивная усиленная конструкция короба портала, которая гарантирует точность позиционирования ±0,01 мм даже на больших скоростях (до 75 000 мм/мин).

4. Внутреннее размещение лазерной трубки

Огромная лазерная трубка (длиной до 1,5–2 метров, особенно на 130–150 Вт) обычно крепится именно сзади портала (на заднем рельсе, в специальном отсеке). Такая компоновка позволяет экономить полезное пространство по длине станка, не вынося трубку за его пределы.

5. Удобство загрузки листов

Нижняя часть рамы открыта, а планки стола лежат в одной плоскости с передним краем. Крупные листы фанеры или акрила (стандартный формат 1,22м х 2,44м) очень просто задвигаются на такой стол, их не нужно приподнимать через высокие бортики, как на машинах с полноценным корпусом.

СИСТЕМА УПРАВЛЕНИЯ

За управления станком отвечает промышленный контроллер RUIDA

Системы управления Ruida — это профессиональные DSP-контроллеры (контроллеры на базе цифровых сигнальных процессоров), разработанные компанией Shenzhen Ruida Technology Co., Ltd. для управления лазерными станками, в основном CO₂-лазерными. Они служат «мозгом» станка, обеспечивая точное позиционирование головки, регулировку мощности лазера, координацию движения по осям и взаимодействие с программным обеспечением.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР CW5200 ОХЛАДИТЕЛЬ (ФРЕОН)R-134А

Рабочее напряжение 220 В (стандартное).

Поддерживаемые графические форматы JPG, BMP, PLT, AI, DXF и др.

Минимальный размер шрифта от 2 мм × 2 мм.

Минимальный размер символов от 1 мм × 1 мм.

БАЗОВАЯ КОМПЛЕКТАЦИЯ И ОПЦИИ

Стандартная комплектация: Воздушный компрессор, система циркуляции воды (водяной насос), лазерная трубка, комплект отражающих зеркал и фокусирующая линза, чиллер CW-5200

Дополнительные опции (по запросу): телескопическая система отвода дыма (шланг).
