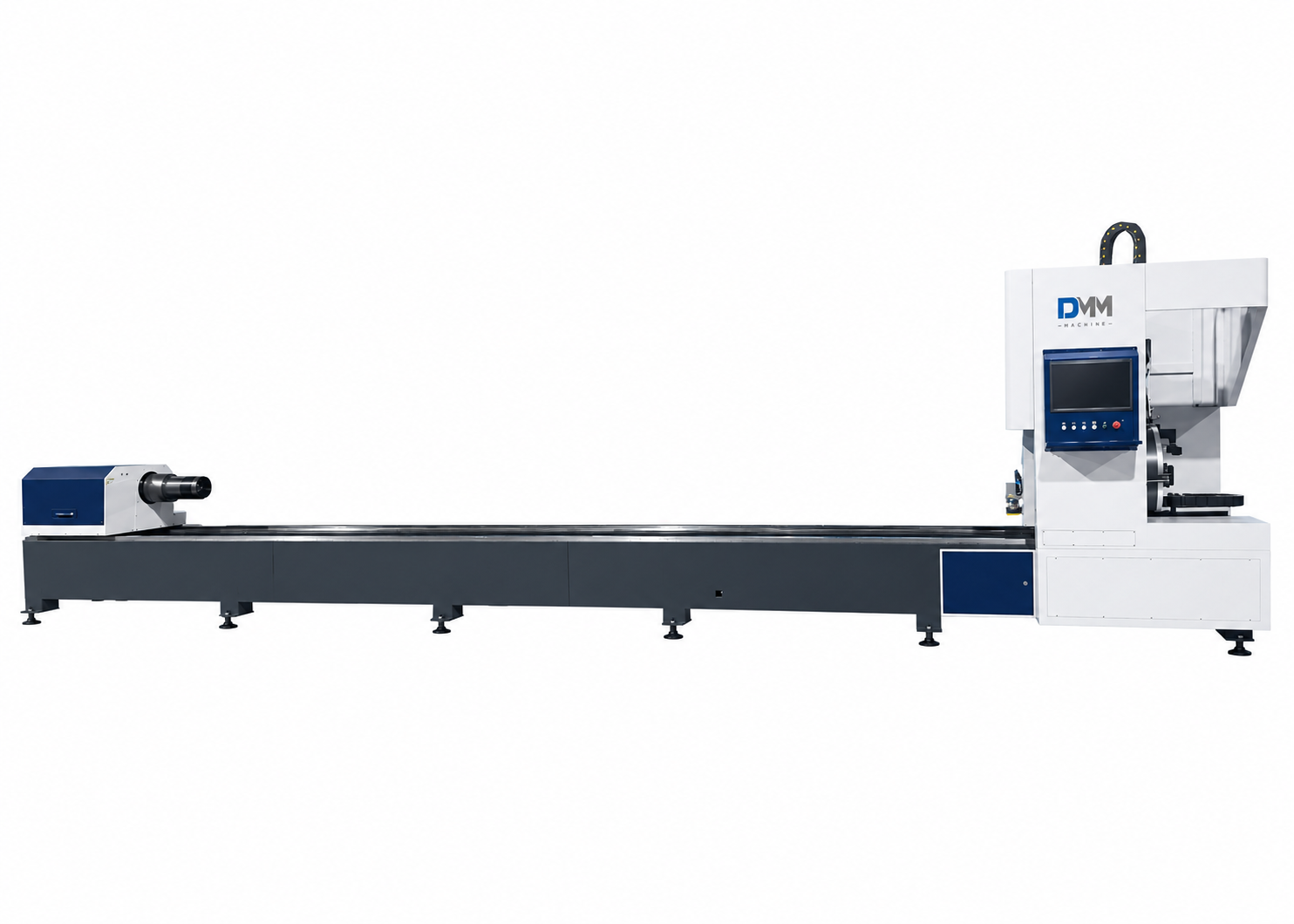

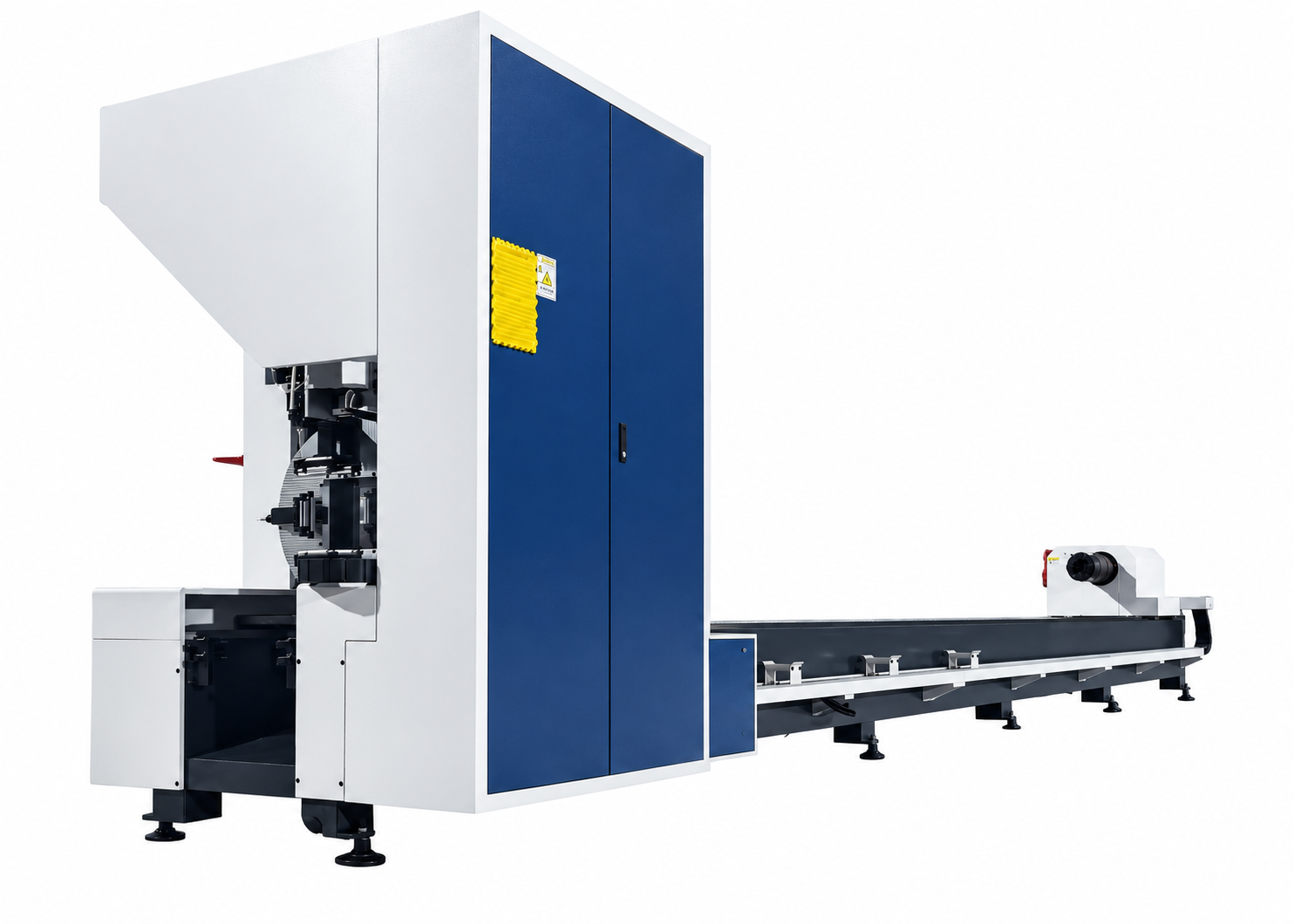

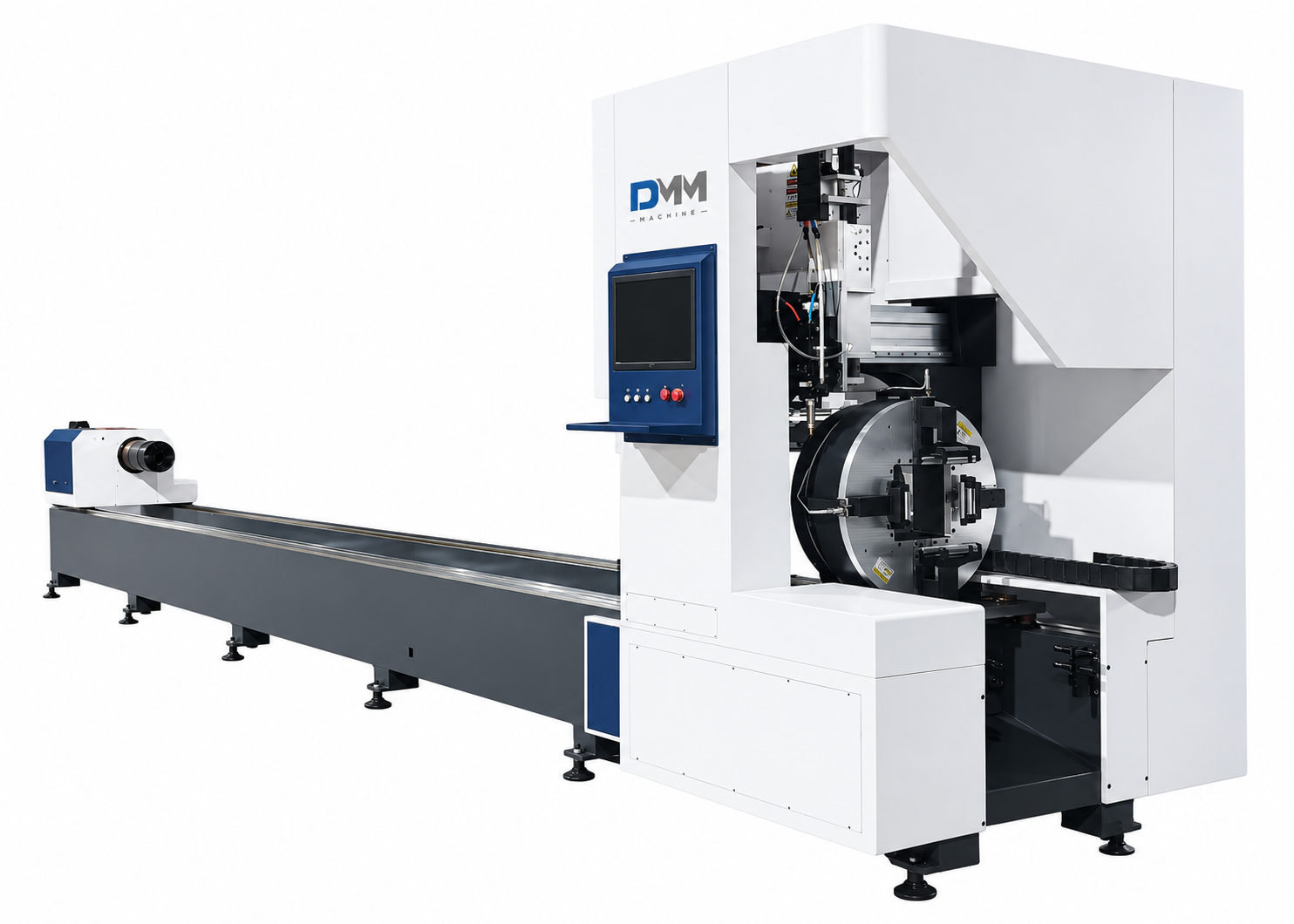

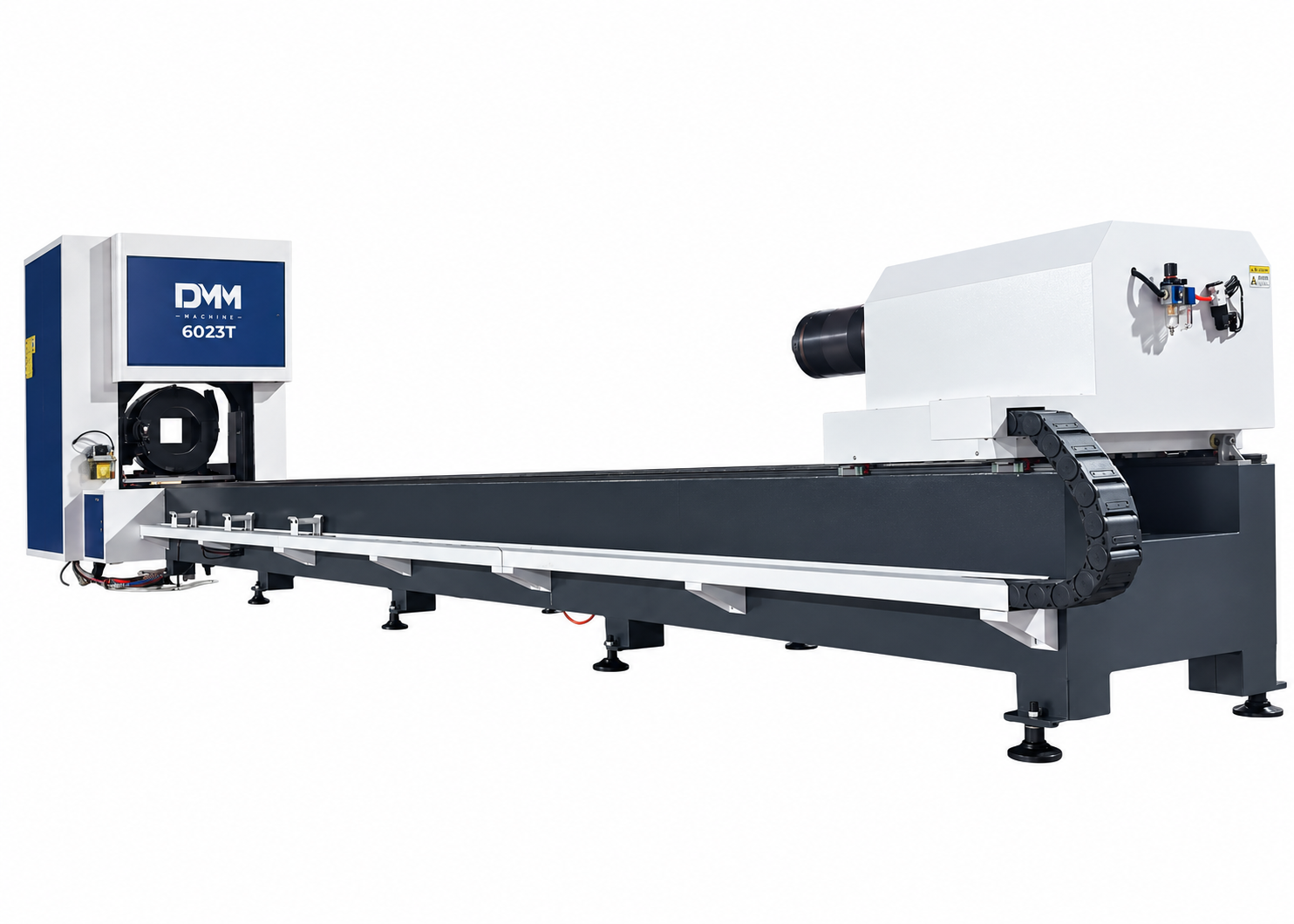

Оптоволоконный лазерный труборез с ЧПУ DMM 6023T (3000W)
4 322 800 ₽
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Станок предназначен для высокоточной резки круглых и профильных труб до ∅230 мм диаметра из углеродистой стали, цветных металлов максимальной длиной заготовки до 6 000 мм и весом до 300 кг.
РАЗМЕРЫ ОБРАБАТЫВАЕМЫХ ТРУБ
КОМПОНЕНТЫ СТАНКА
| Наименование | Кол-во, шт. | Прим. |
| Лазерный источник | 1 шт. | RAYCUS |
| Серводвигатели / драйвера |
Y ось-1.7kw X ось-0.75kw Z ось-0.4kw Ось вращения-2.9kw+2.9kw |
FSCUT S9 |
| Редуктор | 1 компл. | SHIMPO (Япония) |
| Стойка управления с ЖК-дисплеем и ПК | 1 комп. | В комплекте |
| Датчик отслеживания высоты до поверхности листа | 1 шт. | Автоматический |
| Лазерная режущая голова с функцией Автофокусировки | 1 шт. | BOCI BLT310 (a-focus) |
| Система безопасности при падении давления газа | 1 шт | Автоматический датчик давления |
| Чиллер | 1 шт. | HAN LI |
| Беспроводной пульт управления | 1 шт. | В комплекте |
| Автоматическая система смазки | 1 шт. | В комплекте |
| Металлические гофры по оси Y | 2 шт | Установлены |
| Датчик безопасности при падении давления рабочего газа | 1 компл. | Установлены |
| Стабилизатор напряжения | 1 шт | В комплекте |
| Электромагнитный клапан | 1 компл. | В комплекте |
| Пропорциональный клапан | 1 компл. | В комплекте |
| Система пылеудаления | 1 шт | 2.2 кВт |
Конструктивные особенности
СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла.
Благодаря этому удается добиться жесткости конструкции,а вследствие чего и безупречной точности обработки.
Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
Параллельность менее 0,03 мм;

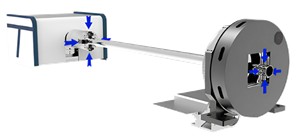

ДВА ПНЕВМАТИЧЕСКИХ САМОЦЕНТРИРУЮЩИХСЯ ЗАЖИМА
Подходит для труб различного сечения: круглая, квадратная, прямоугольная, овальная труба. Круглая труба диаметр до ⌀10-230мм, пневматический зажим позволяет обрабатывать заготовки квадратных и прямоугольных труб 10-230*15-220мм. Пневматические патроны с серводвигателем, патрон оснащен удлиненным зажимом, что позволяет уменьшать длину остатка трубы.

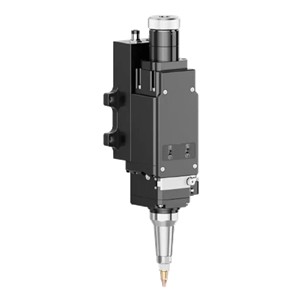

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
Лазерная режущая головка фирмы BOCI BLT310 - высокоточное решение для промышленных резки металлов с интеллектуальными датчиками и надежной конструкцией. Скорость 300 мм/с, диапазон ±50 мм. Защита от столкновений, контроль давления газа и температуры защитного стекла.
СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.
ЧИЛЛЕРЫ HANLI HL
Чиллеры Hanli HL применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства име-ют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.

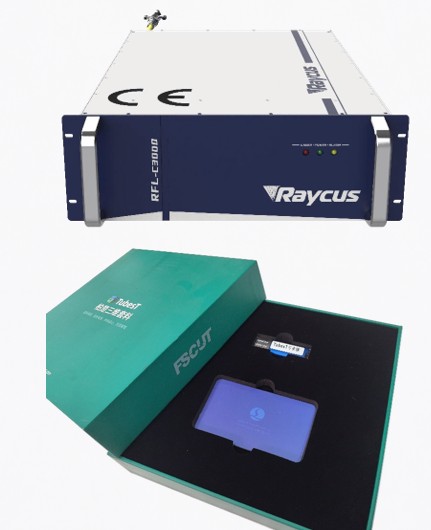

ИСТОЧНИК ЛАЗЕРА RAYCUS НА 3000 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
-
Артикул
03-0447
Документация
DMM-6023T-3_0.pdf
PDF (1.184728 MB)
