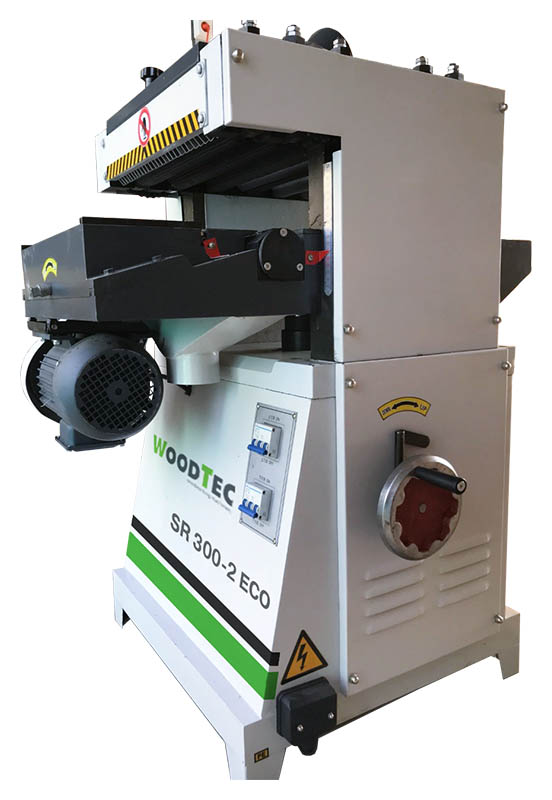

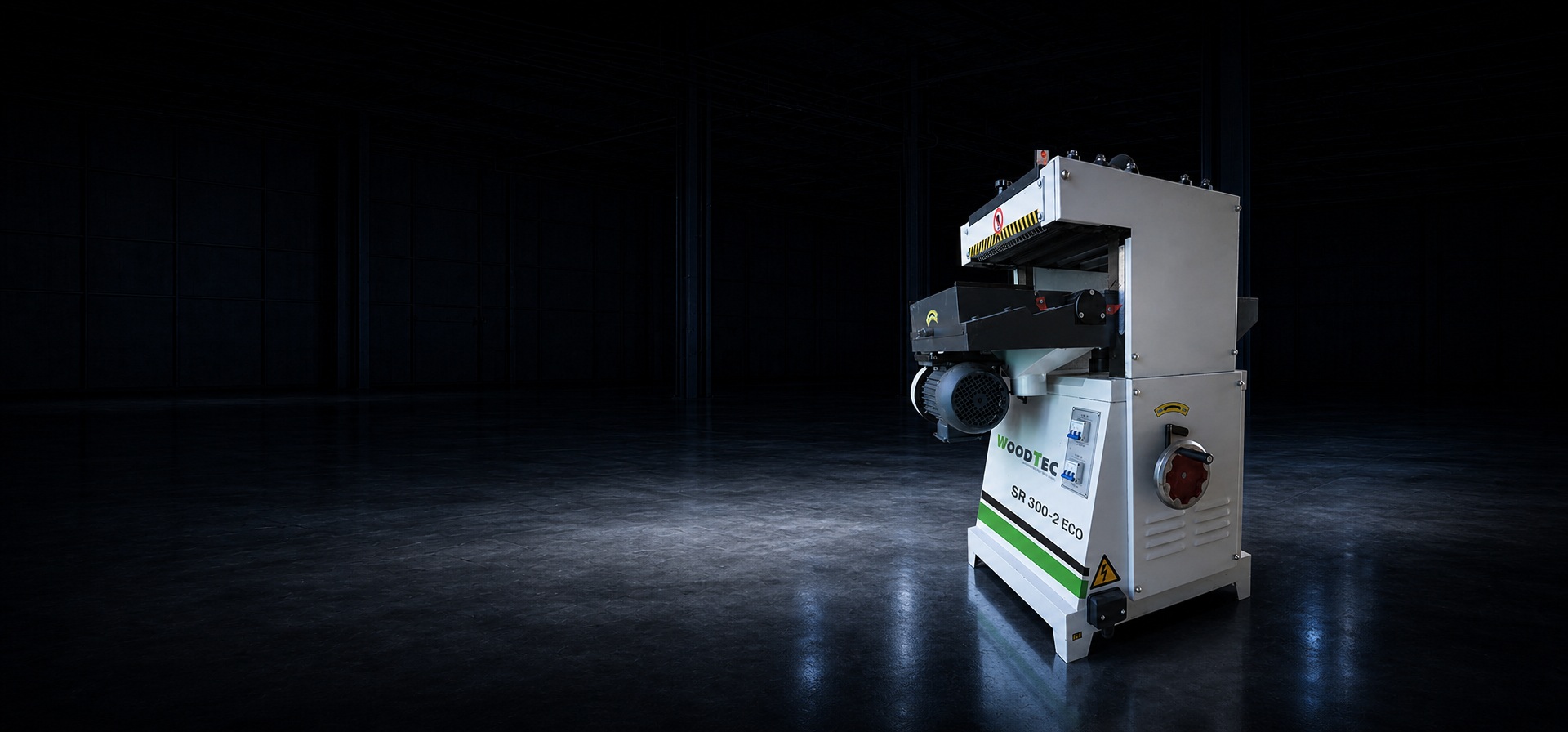

Станок рейсмусовый двухсторонний WoodTec SR 300‑2 ECO
370 650 ₽
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ:
Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
  |
ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |
НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола. |
 |
НАПРАВЛЯЮЩИЕ СТОЛА Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |

|
НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале. |

|
ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей. |

|
ПОДЪЕМ / ОПУСКАНИЕ СТОЛА Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка. |

|
ВЕРХНЯЯ И БОКОВАЯ КРЫШКА
Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. |
|
ПРИНИМАЮЩИЕ ВАЛЬЦЫ На выходе заготовку принимают гладкие приводные стальные валы. |
|
ПРЕСС-МАСЛЕНКИ На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов. |

|
ЭКСГАУСТЕРНЫЕ ВОРОНКИ Выброс стружки осуществляется через эксгаустерные воронки. Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала. |
| Размеры обрабатываемой заготовки | |
| Макс. ширина, мм | 300 |
| Толщина заготовки, мм | 3 - 160 |
| Мин. длина, мм | 165 |
| Количество ножевых валов, шт. | 2 |
| Диаметр ножевых валов, мм | 75 |
| Частота вращения ножевых валов, об/мин | 7500 |
| Толщина снимаемого слоя на нижнем шпинделе, мм: | 2 |
| Толщина снимаемого слоя на верхнем шпинделе, мм: | 4 |
| Скорость подачи, м/мин | 8; 10 |
| Мощность привода верхнего ножевого вала, кВт | 3 |
| Мощность привода нижнего ножевого вала, кВт | 2,2 |
| Общая мощность, кВт | 5,5 |
| Габаритные размеры | |
| Длина, мм | 890 |
| Ширина, мм | 595 |
| Высота, мм | 1118 |
| Вес, кг | 320 |
-
Артикул
12-21947 -
Ко-во вертикальных шпиндилей
967
