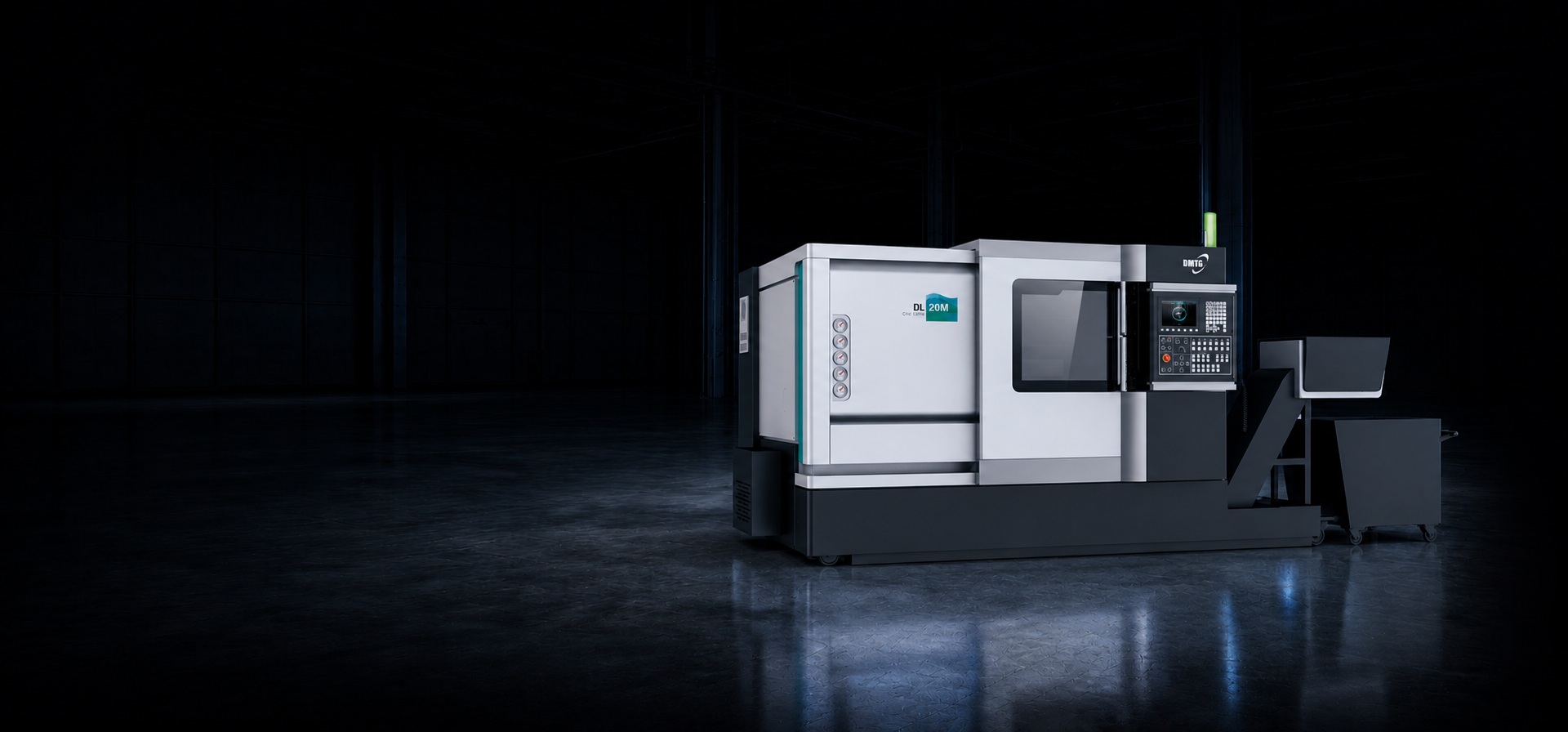

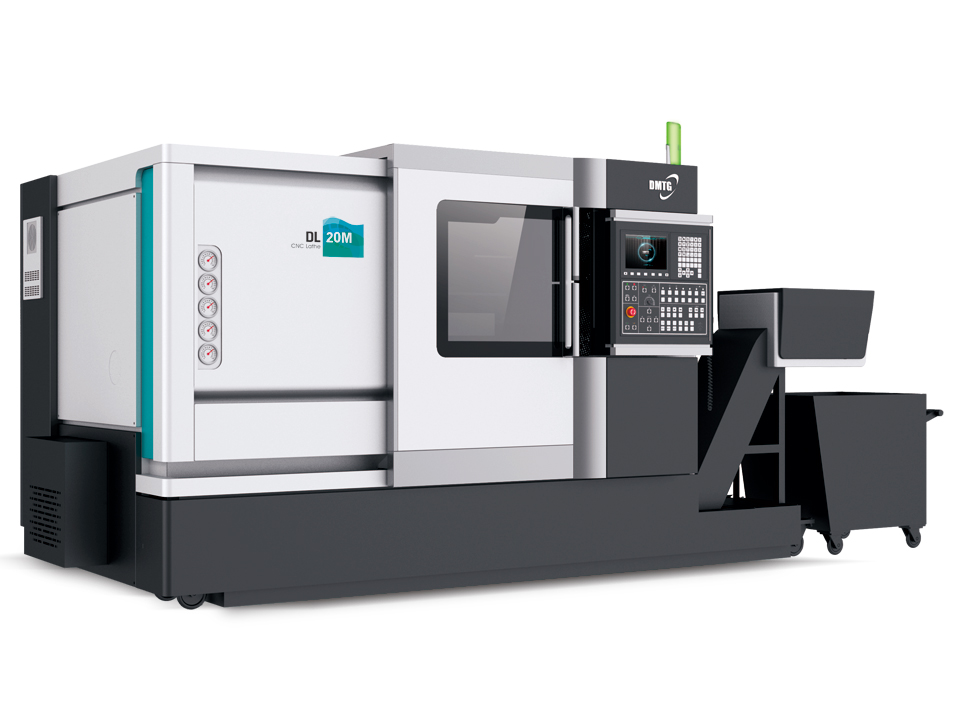

Токарный станок с наклонной станиной серии DL
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ

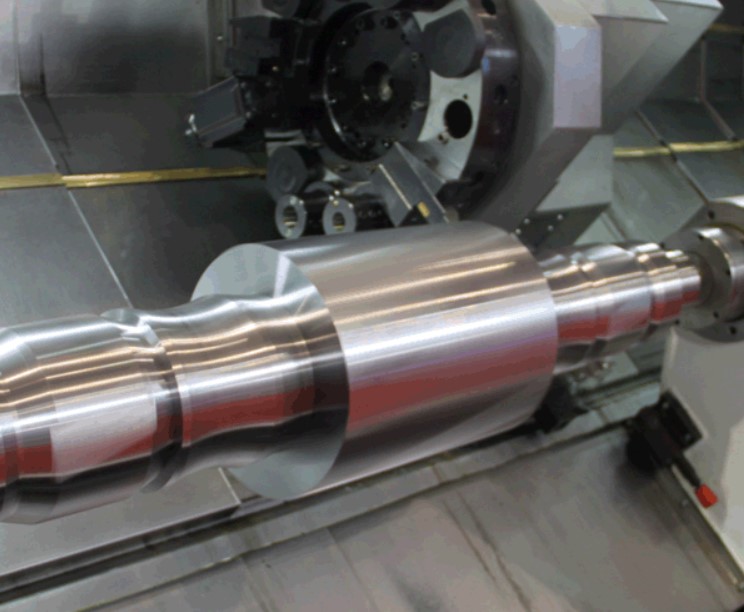

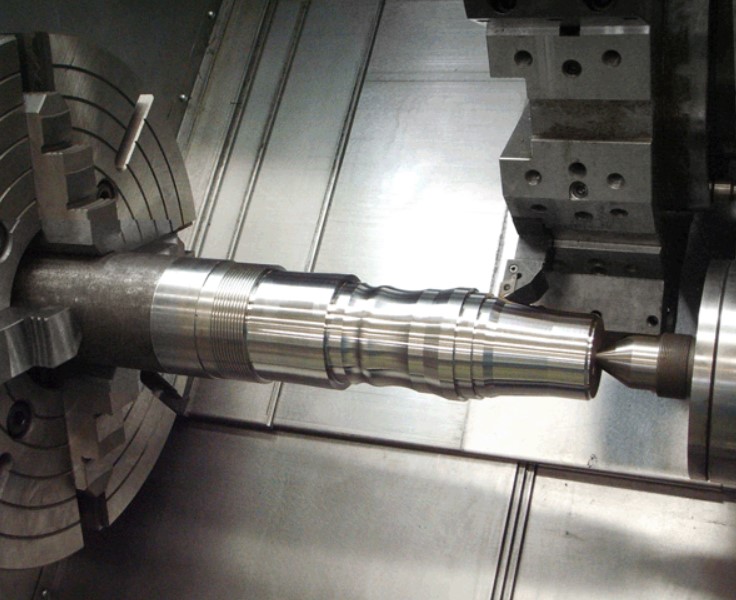

Токарные станки с ЧПУ серии DL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам. При наличии приводного инструмента можно производить следующие операции: фрезерование, гравирование, маркировку и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Высокие показатели по точности, повторяемости и производительности.
- В основе конструкции станка лежит массивная цельнолитая наклонная станина. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
- На станках серии DL применяются разные направляющие, в зависимости от модели: скольжения и качения. Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения. Направляющие скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов.
- Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.
- При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK.
- Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
ОБЛАСТЬ ПРИМЕНЕНИЯ

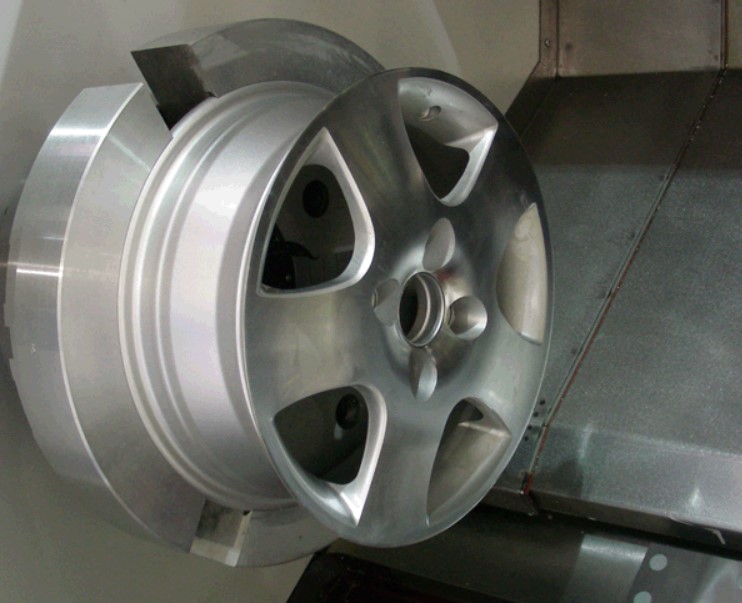

Современные высокопроизводительные токарные обрабатывающие центры серий DL применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

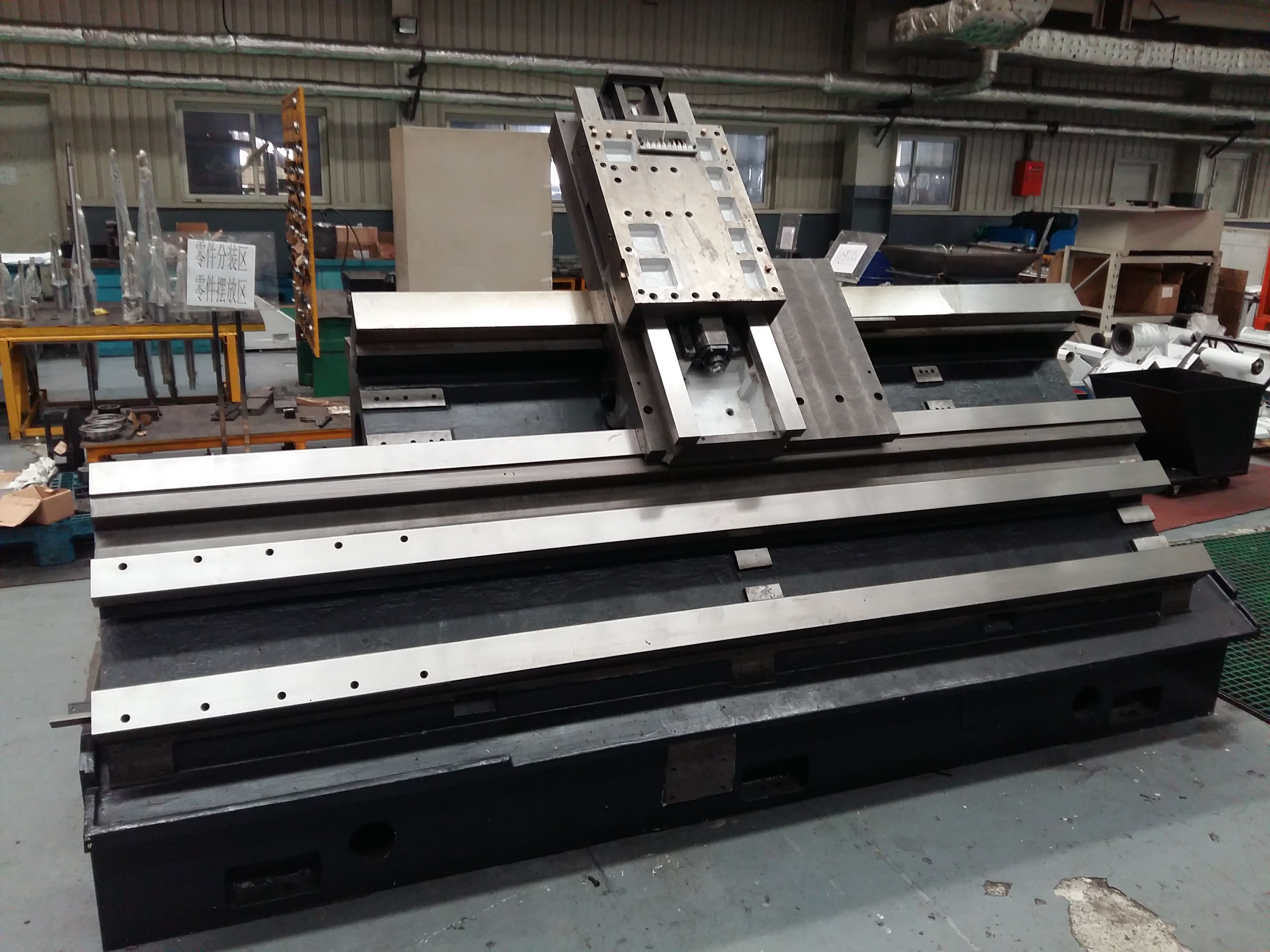

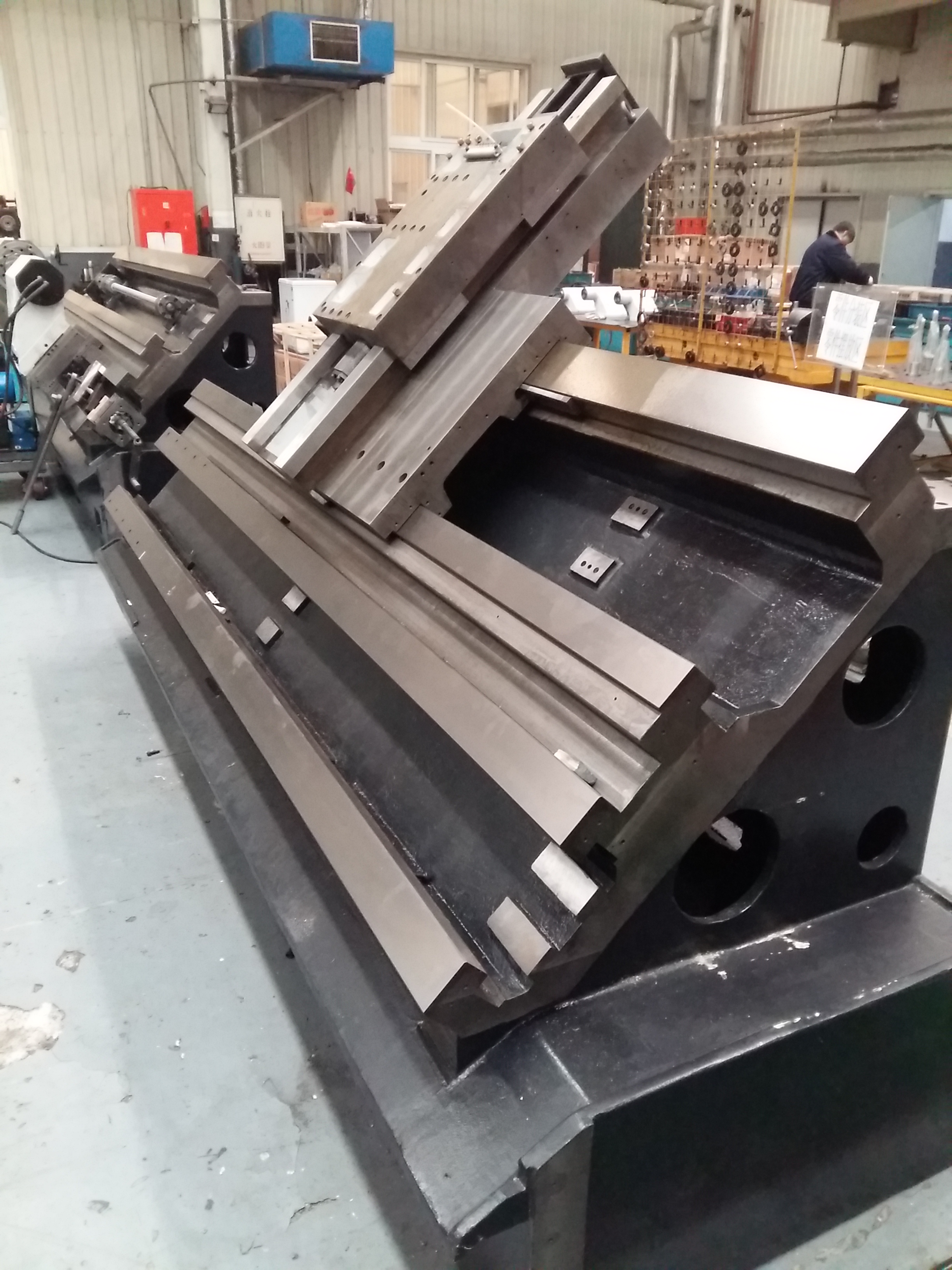

Станина
Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, повышенную жесткость, гашение вибраций и точность при обработке. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

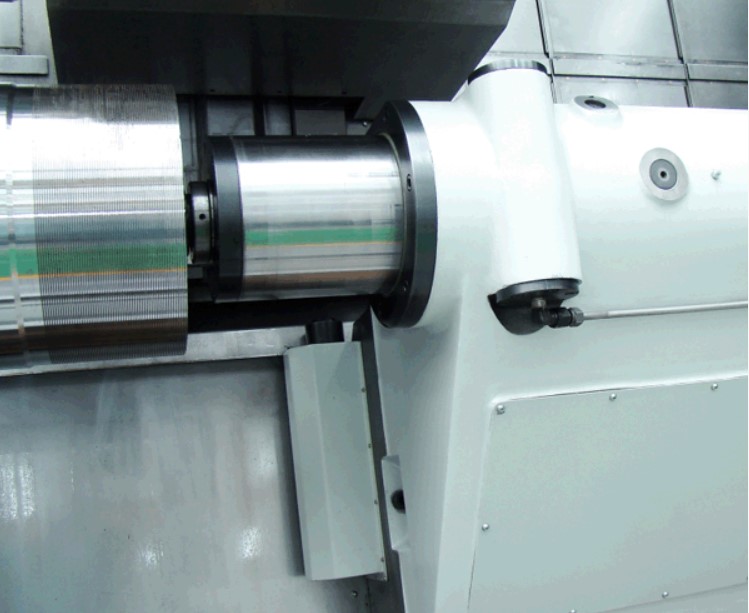

Усиленная конструкция шпинделя
Усиленный жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках увеличенного диаметра фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.
Система ЧПУ Fanuc (Япония)
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

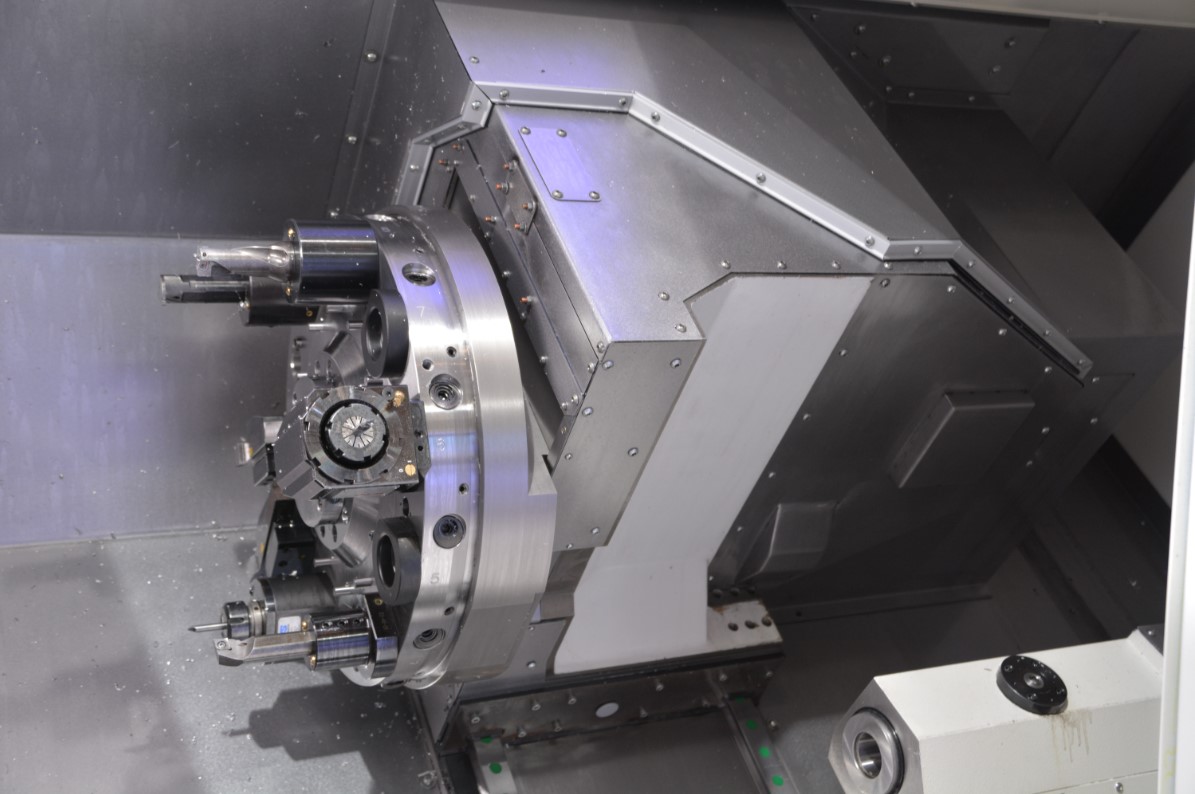

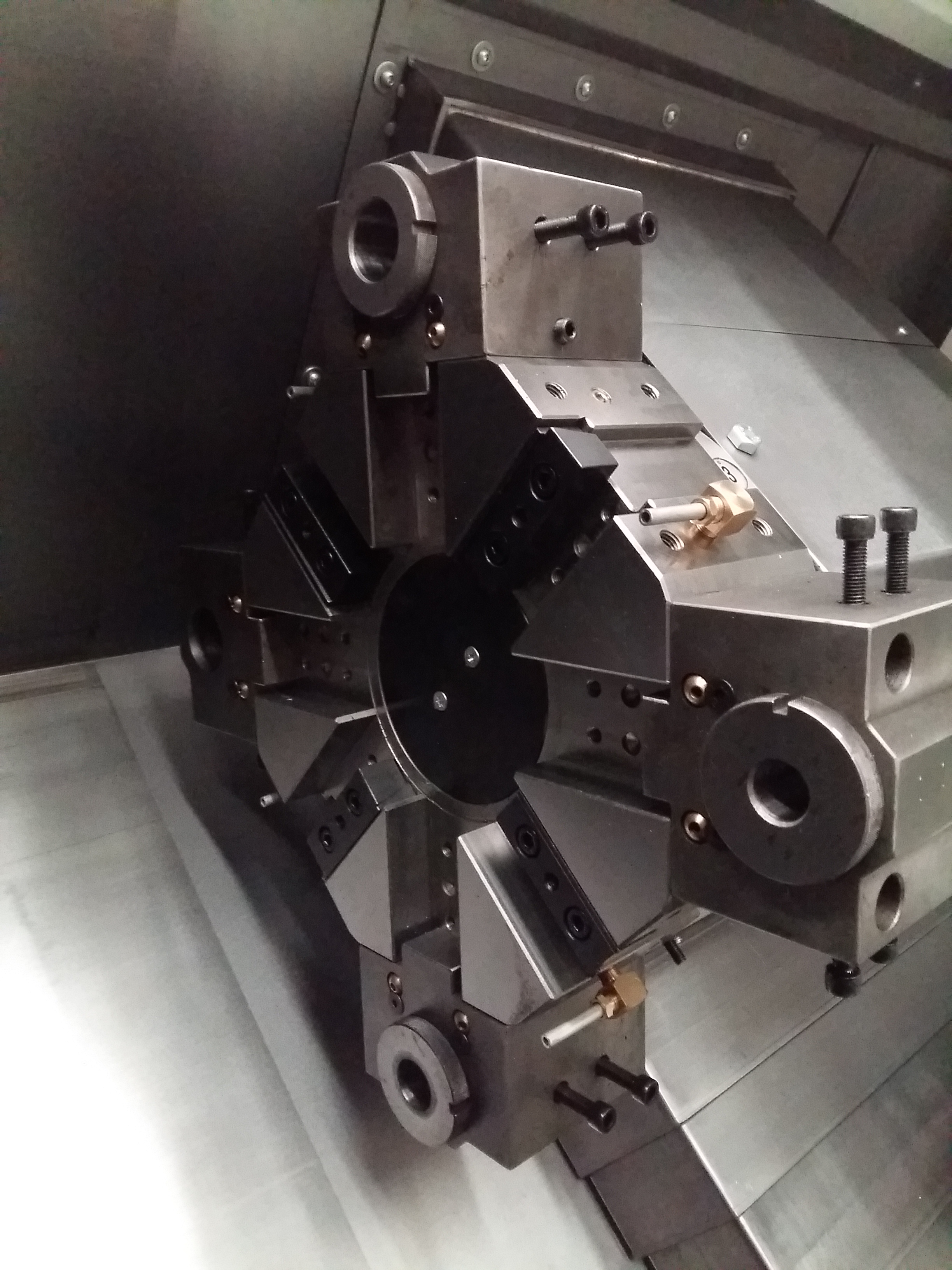

Револьверная головка
В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.
Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDI

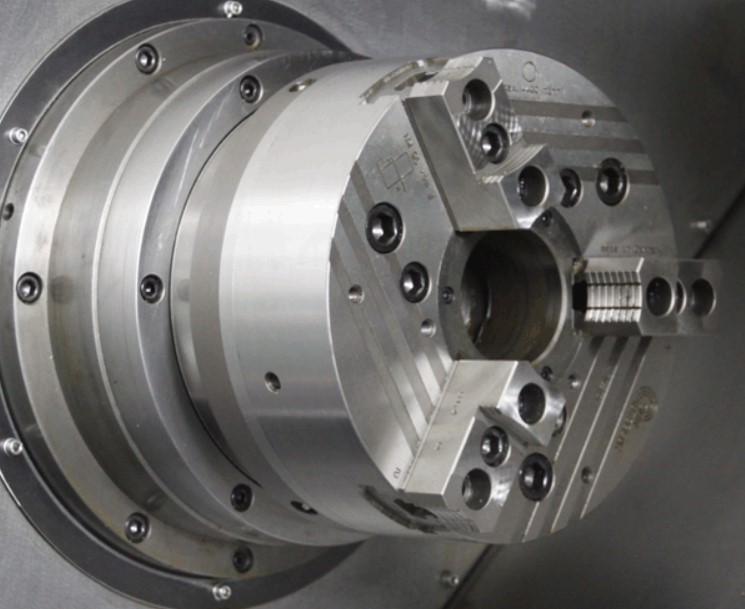

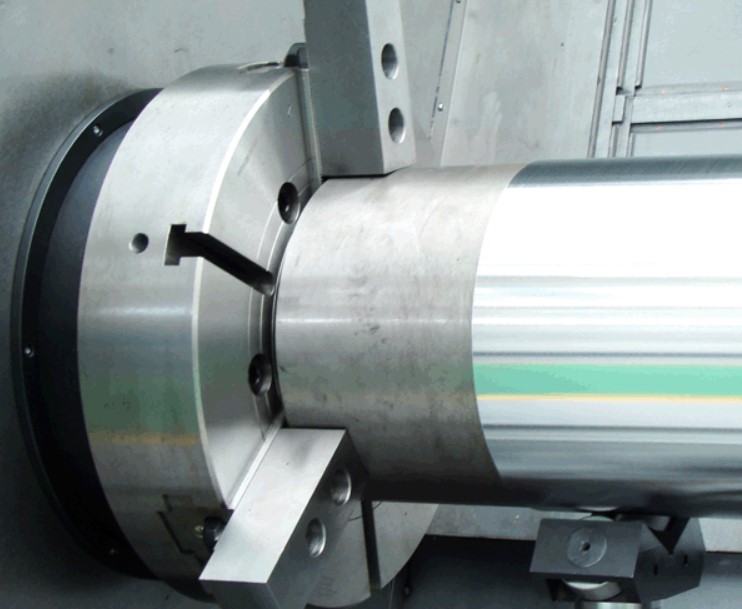

Гидравлический патрон
Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
Направляющие скольжения
Применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов (чугун, закаленная сталь, титан и др.).
Подшипники шпинделя
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью
ШВП
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки
-
Артикул
64163
