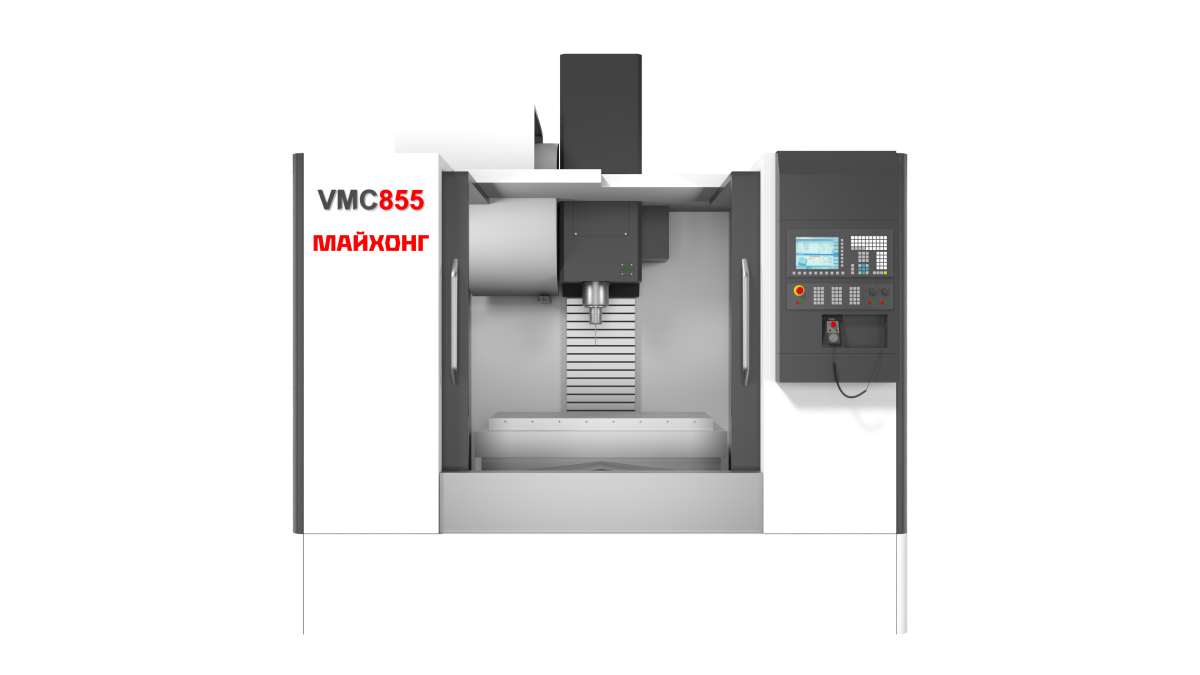

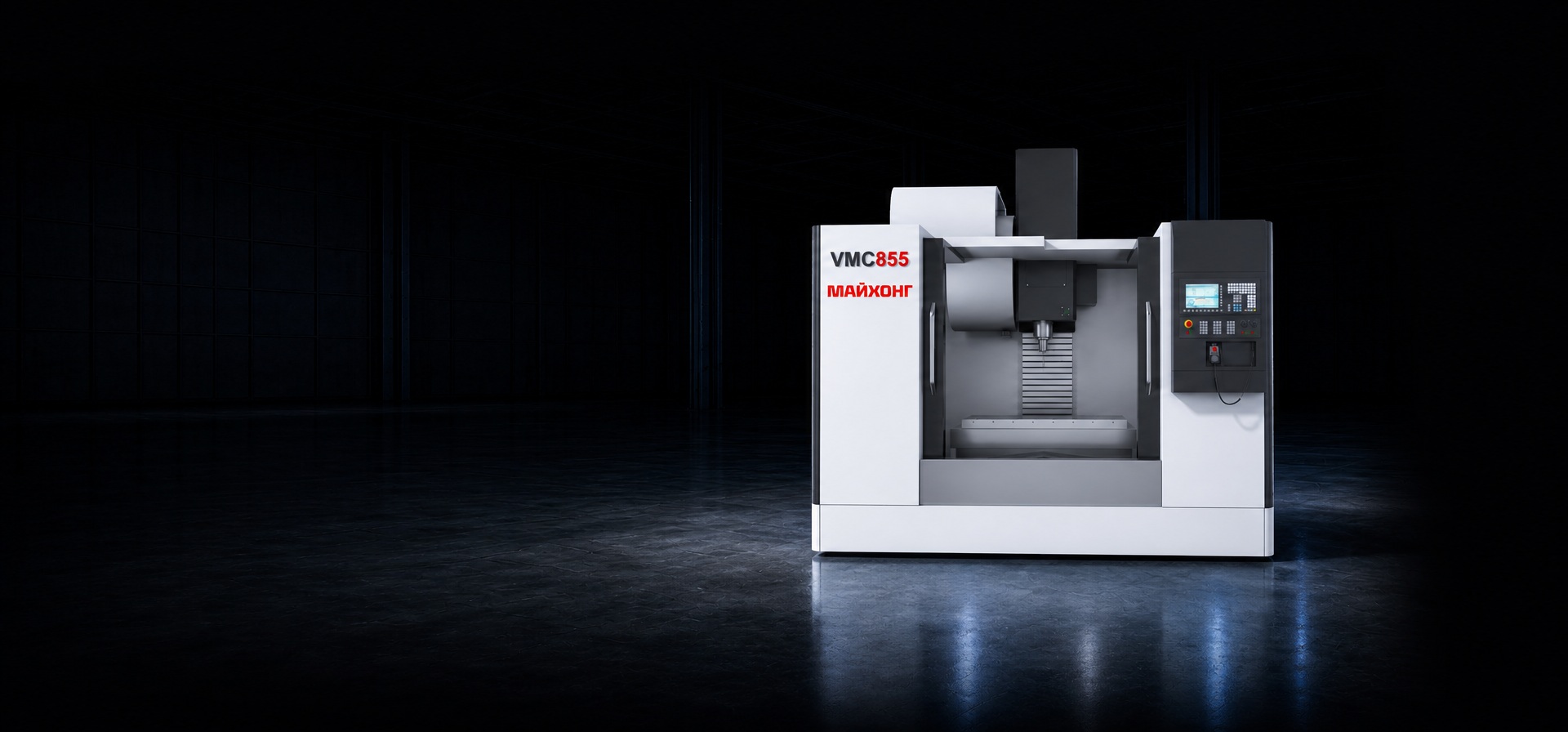

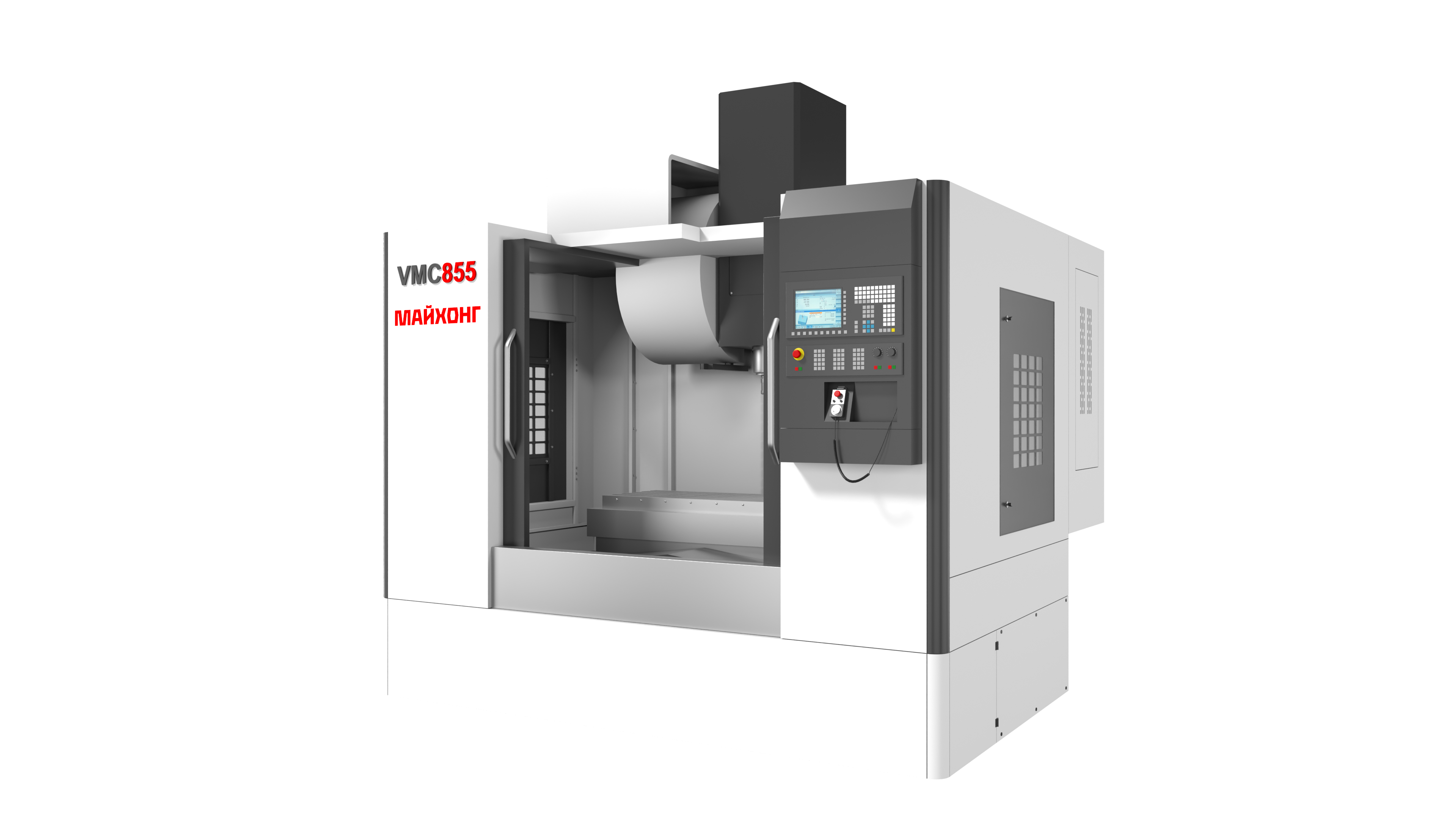

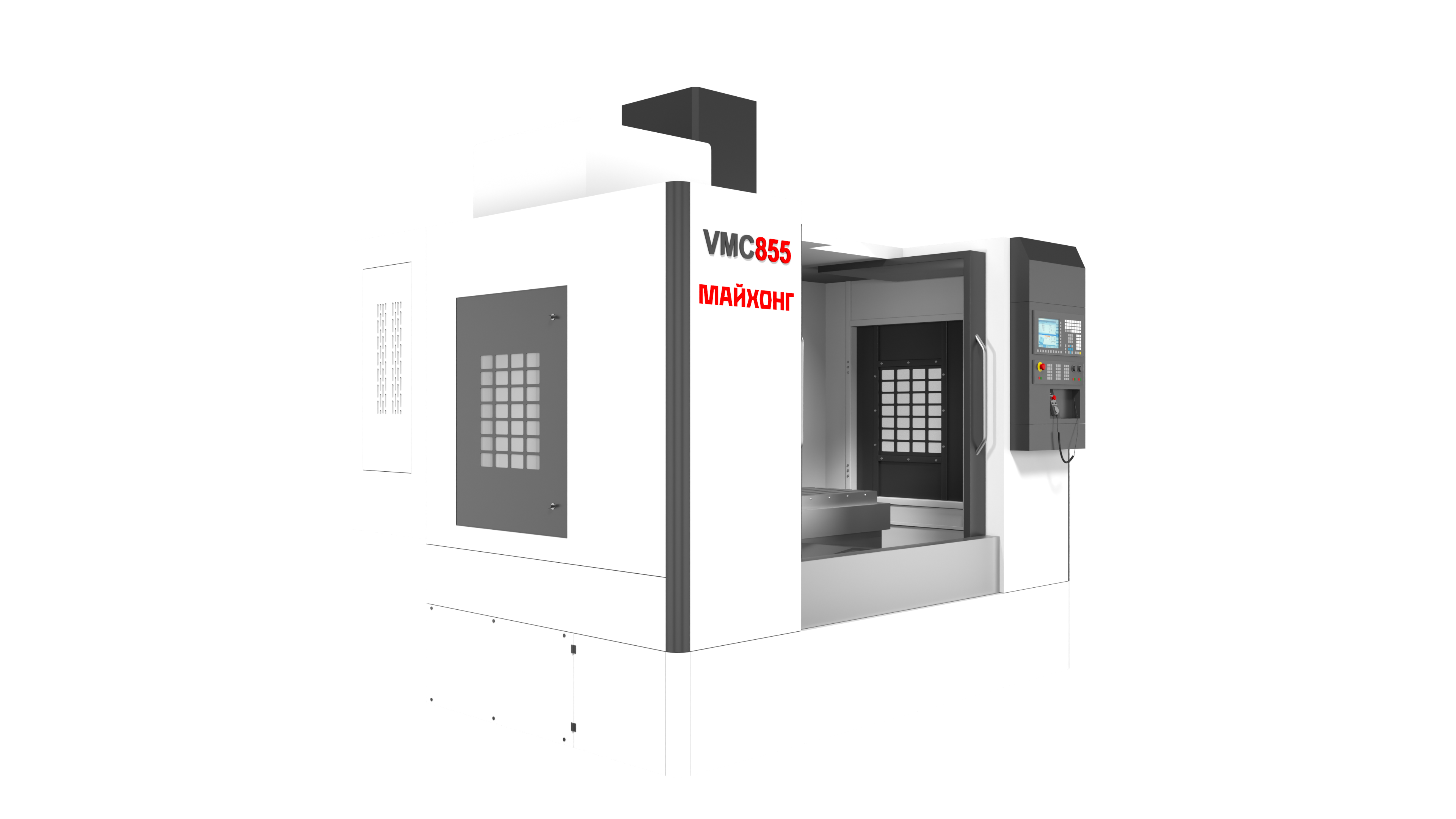

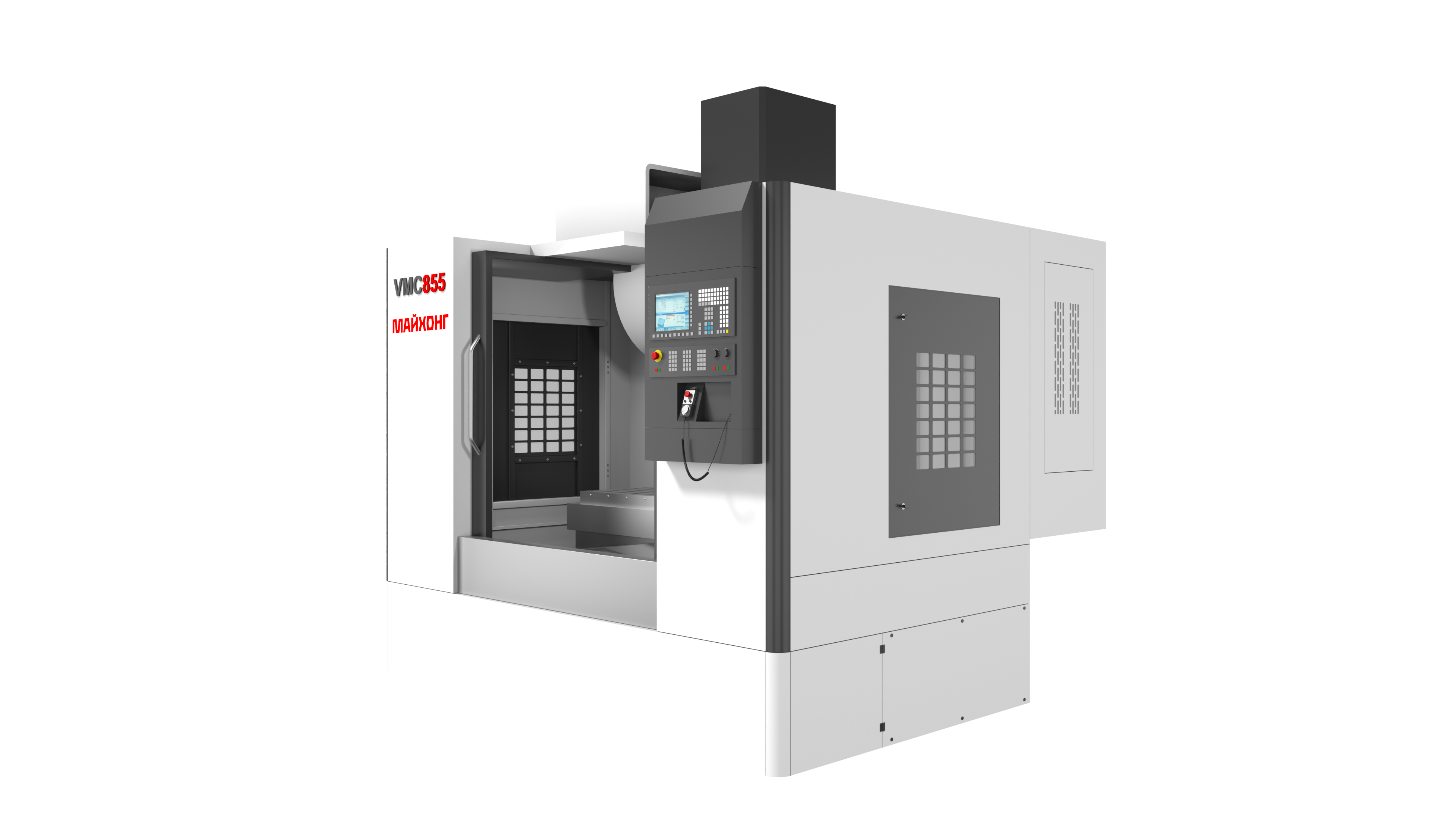

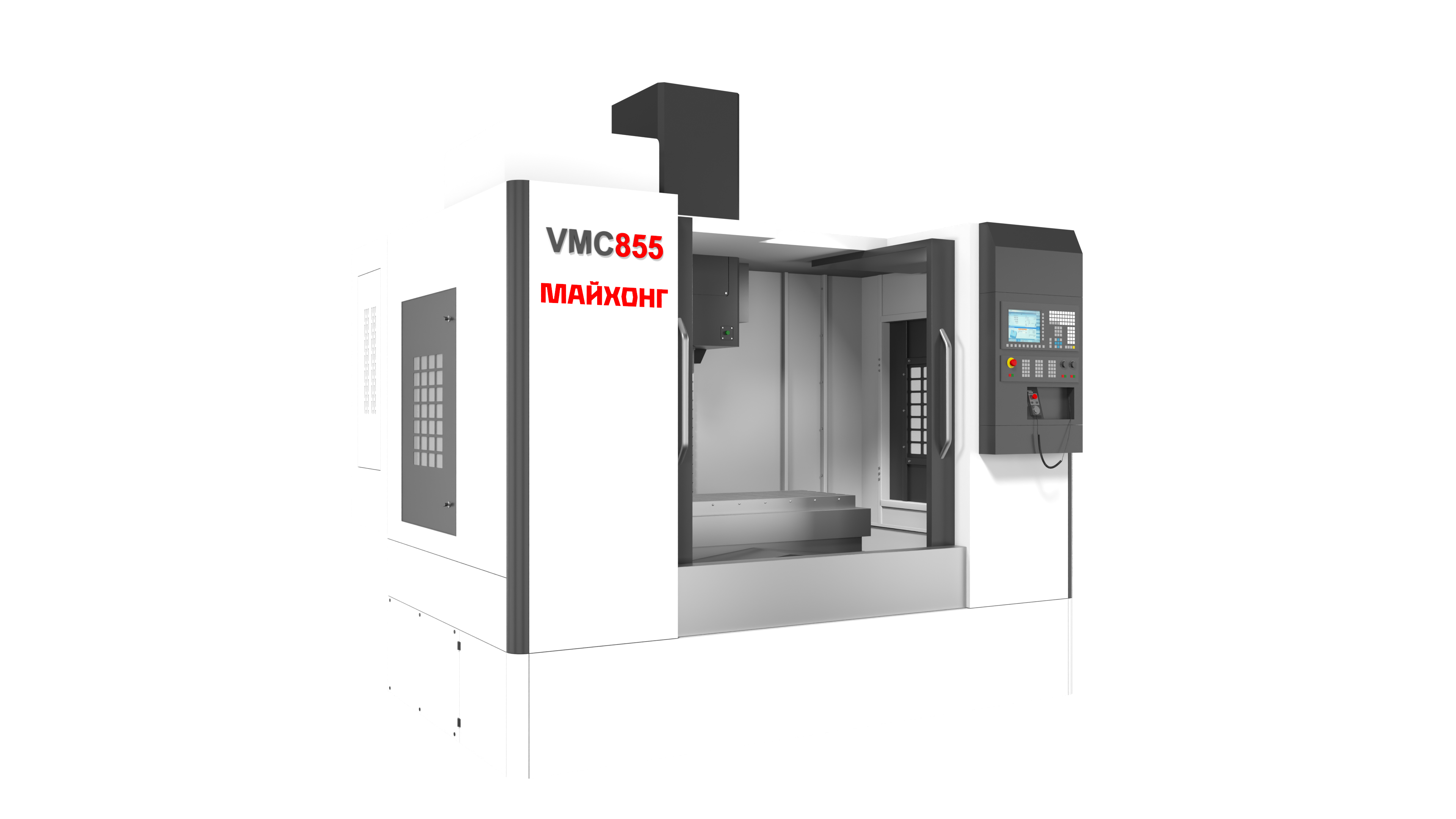

Вертикальный обрабатывающий центр VMC 855

НАЗНАЧЕНИЕ

Данный станок является новым поколением станков с ЧПУ, разработанных и произведенных с внедрением передовых международных технологий. Станок предназначен для комплексной обработки деталей из различных материалов, в том числе и высоколегированных, закалённых сталей с твёрдостью поверхности HRC 58…60. Увеличенная ширина колонны обеспечивает высокую производительность и точность при любом типе производства: от единичного и опытного до крупносерийного.

Все направляющие на роликовых подшипниках.

Рисунок 1 – Кинематическая схема станка

Высокооборотистый мотор-шпиндель высокой мощности позволяет производить как тяжёлую обработку, так и финишную. Станок оснащен автоматической системой смазки, системой охлаждения и полностью закрытым вертикальным защитным кожухом.

Конструктивные особенности

СИСТЕМА ЧПУ SIEMENS 808D

Компания SIEMENS предлагает новейшую технологичную с ЧПУ для начального уровня стандартных станков. Система обеспечивает комплексную разработку программ на станке и управление для широкого спектра применения станков. SINUMERIK 808D выдерживает жесткие окружающие условия работы. ЧПУ максимально защищена от влажности и загрязнений за счет закрытых панелей и IP65 всей фронтальной стороне. Она разработана и собрана по немецким нормам качества. Интерфейс ЧПУ разработан простым и интуитивным. Имеется USB интерфейс на передней панели в стандартном исполнении. Для интуитивного управления имеются 8/8 функциональных кнопок и цветной дисплей разрешением 640x480 px.

Рисунок 8 – Внешний вид ЧПУ SIEMENS 808D

Для удобства эксплуатации интуитивно расположены клавиши, оптимизирована клавиатура для ввода кода ISO, есть горячие клавиши для рабочих зон и технологически-ориентированная раскладка клавиатуры. ЧПУ SINUMERIK 808D наделена 80-битной (80bit NANOFP) точностью расчета с плавающей запятой в такте регулирования положения. Это гарантирует максимальную точность внутреннего расчета без ошибок округления – обеспечение максимальной точности обрабатываемых заготовок.

Рисунок 9 – 80-битная точность

SIEMENS 808D с SINAMICS V60 предлагает большинство современных функций ЧПУ для обеспечения максимального качества и точности обрабатываемых заготовок при фрезерной и токарной обработке. С SINUMERIK MDynamics SINUMERIK 808D обеспечивает высокотехнологичные функции обработки пресс-форм и штампов в классе стандартных станков.
В результате получается Улучшенное качество поверхности с функцией Look Ahead для максимальной скорости обработки и сглаживания поверхности.


Рисунок 10 – Предпросмотр               Рисунок 11 – Цикл высокоскоростной обработки

SINUMERIK 808D отличается современным управлением с HMI как на ПК. Создано удобное редактирование программ за счет аналогичного текстового редактора как на ПК, функции копирования и вставки и эффективного фонового редактирования. Удобные комбинации клавиш для ускорения действий. За одно нажатие можно переключить язык ввода: с английского на русский язык, сделать снимок экрана stick и архивацию системы на USB.

Благодаря графической поддержке измерения длины заготовки и инструмента, SINUMERIK 808D гарантирует быструю и безопасную подготовку к работе. T, S, M осуществляет смену инструментов, вращение шпинделя с заданной скоростью, рабочую коррекцию и активацию M-функции в режиме JOG. Размеры инструментов под контролем благодаря интерактивному измерению инструмента при помощи оптимизированной процедуры. Быстрый замер обрабатываемых деталей: интерактивное определение смещения нуля, измерение центра прямоугольника и окружности для фрезерной обработки.

Рисунок 12 – Экран подготовки к работе

В ЧПУ встроено два стиля разработки NC-программ: Код ISO (Стандартная разработка программ при помощи кода ISO со стандартными циклами) и program GUIDE BASIC (Графически направленная разработка программ SINUMERIK на станке ЧПУ). При помощи двух стилей разработки программ на станке с ЧПУ, даже смешанных в одной программе, система SINUMERIK 808D отлично удовлетворяет требованиям любых операторов.
С современнейшим геометрическим вычислителем и полностью графической поддержкой для технологических циклов, система SINUMERIK 808D предлагает максимальную эффективность при программировании.


Рисунок 13 – Графическая поддержка для ввода                      Рисунок 14 – Контурный вычислитель для ввода
параметров технологических циклов                              сложных контуров с частично заданными элементами

Технологические циклы для фрезерной обработки

Возможность работать с максимальной технологичностью, за счет наличия широкого диапазона циклов для сверления и фрезерной обработки и позиционных шаблонов для циклов фрезерования.
SINUMERIK 808D предлагает наиболее безопасное управление процессом благодаря идентичному обработке моделированию на ЧПУ.

Рисунок 15 – Экран моделирования

Моделирование ЧПУ – точное, удобное и масштабируемое. Точность работы достигается за счет моделирования каждого перемещения с актуальным смещением инструмента. Удобно отслеживать отображение заготовок и моделирование с «гибкой графикой». Возможность масштабировать изображение отдельно без прерывания моделирования.
