Что такое форматно-раскроечный станок и зачем он нужен на мебельном производстве

Форматно-раскроечный станок (ФРС) — это один из ключевых видов оборудования на мебельном производстве, без которого невозможно представить изготовление корпусной мебели. В этой статье я расскажу об устройстве, принципе работы и основных критериях выбора форматно-раскроечного станка. Материал будет полезен техническим специалистам, инженерам и руководителям производств, которые хотят разобраться в деталях и принять взвешенное решение при выборе оборудования.

Назначение и область применения

Форматно-раскроечный станок предназначен для раскроя плитных материалов на заготовки заданных размеров. Основная задача оборудования — обеспечить точный, повторяемый распил с минимальными допусками и отсутствием сколов на кромках. Это особенно важно при работе с ламинированными ДСП (ЛДСтП), МДФ, фанерой и другими материалами, где внешний вид кромки напрямую влияет на качество готового изделия. Станок также используется для раскроя массивной древесины, клееных щитов, пластиков, композитов и даже алюминия. Глубина пропила до 200 мм позволяет обрабатывать одновременно несколько плит пакетом по одному шаблону, что значительно повышает производительность.

В мебельном производстве форматно-раскроечные станки применяются для изготовления деталей корпусной мебели, мебельных щитов, погонажных изделий. В классическом технологическом процессе плитный материал сначала раскраивается в размер на ФРС, а затем осуществляется присадка отверстий на сверлильно-присадочном оборудовании для последующей сборки и установки фурнитуры. Кроме того, станки этого типа незаменимы при изготовлении деталей со скошенным краем или при раскрое под углом.

Форматно-раскроечные станки являются оптимальным решением для производств с ограниченной площадью и широко используются для изготовления деталей с углами, отличными от прямых. Кроме того, их часто устанавливают, как резервное оборудование на случай выхода из строя более продвинутых станков. Основные требования к точности и параметрам такого оборудования регламентируются ГОСТ 24610-91 «Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности».

Устройство и принцип работы

Принцип работы форматно-раскроечного станка основан на использовании двух пильных дисков, расположенных в одном узле. Первый — подрезной — имеет небольшой диаметр и используется для прорезки нижнего слоя заготовки (подпиливания). Он вращается в направлении, попутном подаче материала, что предотвращает появление сколов на нижней поверхности плиты. Второй — основной — распиливает материал полностью, обеспечивая сквозной пропил. Пильный узел большинства современных станков имеет возможность наклона от 0 до 45°, что необходимо для выполнения резов под углом.

Основными конструктивными элементами форматно-раскроечного станка являются:

• Станина — основание, на котором закрепляются все основные элементы и механизмы. Чем устойчивее и «жестче» станина, тем выше точность реза. Массивные станины лучше поглощают вибрации, исключая даже малейшие колебания.
• Пильный узел — состоит из основной и подрезной пилы, каждая, как правило, имеет собственный привод. Основная пила выполняет сквозной пропил, подрезная предотвращает сколы на нижней поверхности плиты.
• Рабочие столы — основной неподвижный стол (под ним располагается пильный узел), левый поперечный (форматный) стол, подвижный, для подачи материала, и правый стол для поддержки отрезанных частей.
• Каретка — механизм, с помощью которого по направляющим передвигается левый стол. Современные модели оснащаются алюминиевыми каретками, что обеспечивает небольшой вес и плавность хода.
• Упоры и линейки — служат для точного позиционирования заготовки и контроля размеров пропила.

Подвижная каретка форматно-раскроечного станка движется по направляющим. В зависимости от класса оборудования используются направляющие на основе роликовых линейных подшипников или сдвоенных роликов, что исключает точечные нагрузки на рабочие поверхности и уменьшает износ.

Сравнение классов оборудования

Современный рынок предлагает несколько типов форматно-раскроечных станков, которые различаются по уровню автоматизации, производительности и стоимости. Выбор подходящего класса напрямую зависит от объёмов производства и требуемой точности.

Для небольших мастерских и производств с ограниченным бюджетом оптимальным выбором будет станок с ручной кареткой. Для крупных мебельных фабрик, где важна высокая производительность и стабильное качество, стоит рассмотреть раскроечные центры с ЧПУ. Обрабатывающие центры с ЧПУ (Nesting) обеспечивают максимальную гибкость, позволяя выполнять не только раскрой, но и сверление, пазование и создание криволинейных деталей.

Таблица 2. Сравнение технических характеристик популярных моделей

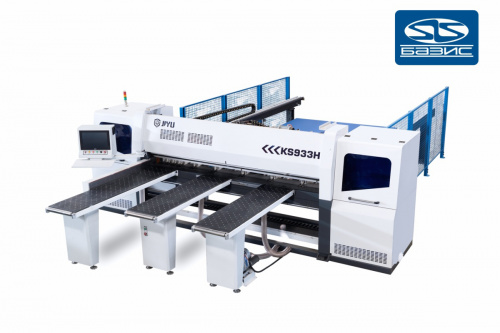

Как видно из таблицы, раскроечные центры с ЧПУ, такие как JIYU KS933 и KS938, обладают значительно большей мощностью (18 кВт основной привод) и массой (более 6,5 тонн), что позволяет им работать в режиме высоких нагрузок на крупных производствах. В то же время ручные станки, например DELTAMACHINERY DM-3200S или DELTAMACHINERY DM-3200H, легче и экономичнее, но требуют высокой квалификации оператора для достижения заявленной точности.

Важно отметить, что на производительность форматно-раскроечного станка большое влияние оказывает корректно составленная карта раскроя. Карты раскроя могут быть составлены как вручную технологом, так и при помощи специальных программ для оптимизации раскроя, например «Базис Мебельщик». Для достижения наилучших результатов рекомендуется учитывать ширину пропила (4-5 мм) и предусматривать компенсационные припуски по периметру (10-20 мм).

При выборе форматно-раскроечного станка также следует учитывать требования к точности, регламентированные ГОСТ 24610-91. Этот стандарт распространяется на круглопильные станки, предназначенные для чернового раскроя в пакетах или по одной древесностружечных, древесноволокнистых плит, фанеры и других крупноформатных плитных и листовых материалов из древесины, в том числе на станки с программным управлением.

Отдельно стоит отметить преимущества форматно-раскроечных станков перед другими типами раскроечного оборудования. По сравнению с ленточнопильными станками, ФРС обеспечивают значительно более высокую точность реза (±0,2-0,5 мм против ±1-1,5 мм) и лучшее качество кромки. По сравнению с раскроечными центрами с ЧПУ, ручные форматно-раскроечные станки выигрывают в цене и простоте обслуживания, хотя и уступают в производительности и автоматизации процесса.

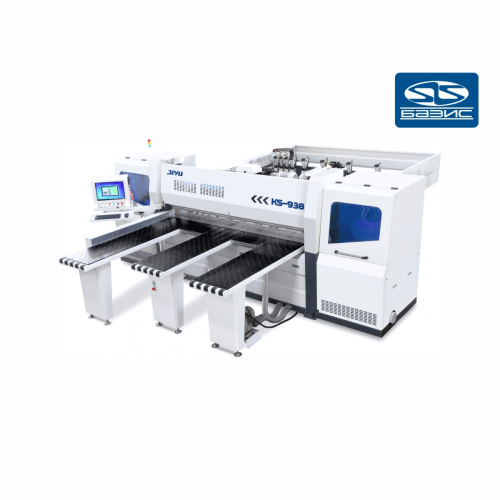

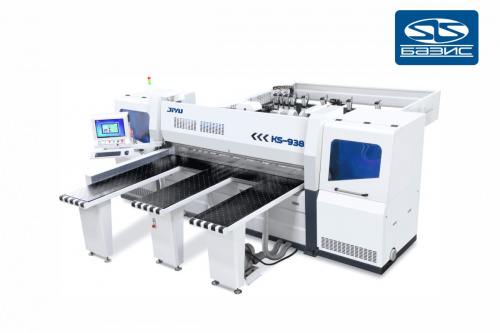

Для крупных производств, ориентированных на массовый выпуск продукции, оптимальным выбором могут стать автоматизированные форматно-раскроечные центры с ЧПУ. В частности, модели JIYU KS933 и KS938 обеспечивают высокую производительность благодаря мощности основного привода 18 кВт и возможности пакетного раскроя. Точность распиливания в пределах ±0,15 мм достигается за счёт идеального сочетания управления редуктором и реечного привода. Система управления ЧПУ позволяет редактировать план распиловки и интегрироваться с различным программным обеспечением для раскроя и автоматизации производства. Технические характеристики модели KS938 подробно представлены в документации производителя JIYU.

Список технических источников

1. ГОСТ 24610-91. Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности. URL: https://gostbank.metaltorg.ru/gostinfo/1541/
2. ЛесПромИнформ. Форматно-раскроечные станки. Часть 1: Обзор конструкций. URL: https://beta.lesprominform.ru/jarticles.html?id=1241
