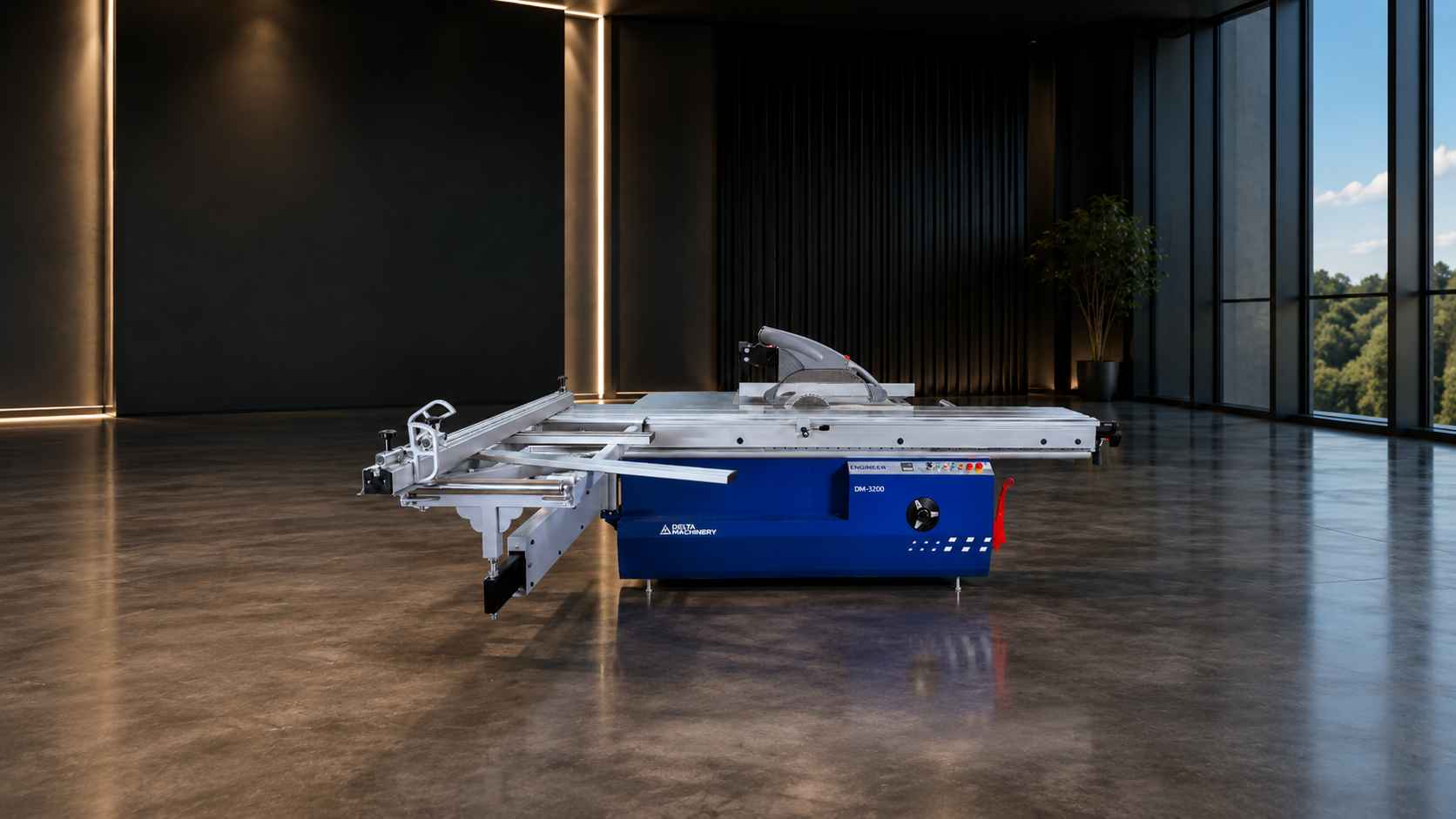

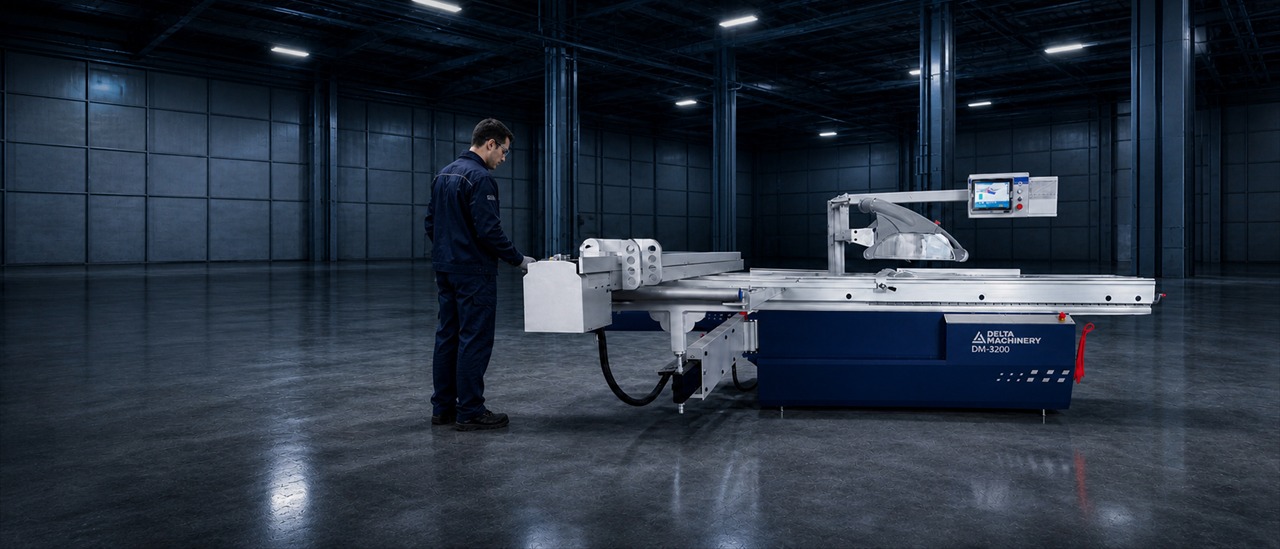

Как устроен форматно-раскроечный станок: основные узлы и принцип работы
Когда перед производственником встаёт задача чистового раскроя плитных материалов, понимание конструктивной логики станка становится базой для грамотной эксплуатации и диагностики. Форматно-раскроечный станок (в профессиональной среде — «форматник») — это не произвольный набор механизмов, а выверенная система, где каждый узел нацелен на точный рез без сколов и отклонений. Ниже разберу устройство Форматно-раскроечного станка с опорой на нормативную базу и документацию производителей.
Нормативная основа
Требования к точности круглопильных станков для раскроя плит заданы ГОСТ 24610-91 «Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности». Безопасность конструкции любого деревообрабатывающего оборудования, включая Форматно-раскроечные станки, регламентирует ГОСТ 12.2.026.0-93 «Оборудование деревообрабатывающее. Требования безопасности к конструкции».
Основные конструктивные узлы
Все Форматно-раскроечные станки промышленного класса строятся вокруг единого набора узлов, чьё исполнение напрямую определяет ресурс точности.
1. Станина
Жёсткое основание, воспринимающее статические и динамические нагрузки. У надёжных моделей станина сварная, с последующим отпуском для снятия внутренних напряжений. Ответственные посадочные места (под пильный узел, направляющие каретки) обрабатываются на много осевых центрах. Чугунные элементы добавляют демпфирующую массу, что критично для гашения вибраций при высоких оборотах пилы.
2. Пильный узел
Сердце станка, состоящее из двух независимо регулируемых пил:
- Подрезная пила — малый диск (80–120 мм), вращается попутно подаче, надрезая нижний облицовочный слой плиты на 1–2 мм. Её основная задача — исключить скол ламината или шпона на выходе основной пилы.
- Основная пила — диск диаметром 300–400 мм (на тяжёлых станках до 450 мм), выполняет сквозной рез. Частота вращения часто ступенчатая: 3200, 4000, 6000 об/мин под разные материалы.
Пильный узел наклоняется до 45°, что реализует угловые пропилы. Прецизионная регулировка соосности подрезной и основной пил по горизонтали и вертикали — одно из условий чистого реза.
3. Каретка и рабочие столы
Система базирования заготовки включает:
- Неподвижный (основной) стол, где смонтирован пильный узел.
- Форматный стол-каретку из алюминиевого многоячеистого профиля, перемещающуюся на линейных подшипниках. Ход каретки определяет максимальную длину реза — у промышленных машин 3200–3800 мм.
- Правый поддерживающий стол для опоры отрезанной части.
Плавность хода и отсутствие люфта в направляющих каретки — ключевой параметр точности. Производители используют шариковые линейные направляющие, часто HIWIN или собственной разработки.
4. Упоры и измерительная система
- Параллельный упор — для продольного раскроя полос шириной до 1300–1500 мм.
- Угловой (торцевой) упор — телескопическая линейка с откидными упорами, перемещается по передней стороне каретки.
- Гониометрическая линейка — для точных угловых резов со шкалой 0–45°.
Цифровая индикация на упорах резко сокращает время настройки и исключает операторские ошибки.
5. Система аспирации и безопасности
Прозрачный защитный кожух над пильным узлом служит одновременно коллектором для отвода опилок. Расклинивающий нож за основной пилой предотвращает заклинивание диска в пропиле. Эксцентриковые прижимы надёжно фиксируют заготовку на каретке, что особенно важно для узких и длинных деталей.
Принцип работы: логика встречного фрезерования
Цикл раскроя строится так: оператор укладывает плиту на форматный стол, базирует по параллельному и угловому упорам, запускает пильный узел и вручную толкает каретку с заготовкой на вращающиеся диски. Сначала заготовка контактирует с подрезной пилой (попутное фрезерование — надрез нижней облицовки без сколов), затем — с основной пилой (встречное фрезерование — чистовой рез по всей толщине). Обе пилы выступают над столом через единый паз. Подача ручная, скорость контролируется оператором; глубина пропила выставляется подъёмом/опусканием пильного узла.
Таблица 1. Основные узлы и их функции
| Узел | Состав | Функция | Критичные параметры |
| Станина | Сварная конструкция, чугунное литьё | Гашение вибраций, базирование всех узлов | Масса, жёсткость, точность обработки посадочных мест |
| Пильный узел | Основная пила, подрезная пила, привод | Чистовой рез без сколов | Диаметр пил, частота вращения, соосность подрезной пилы |
| Каретка | Алюминиевый профиль, линейные подшипники | Подача заготовки на пильный диск | Ход, отсутствие люфтов, плавность |
| Упоры | Параллельный, угловой, гониометрическая линейка | Базирование заготовки под размер и угол | Точность шкалы, жёсткость фиксации, цифровая индикация |
| Защитный кожух | Поликарбонат, аспирационный патрубок | Улавливание опилок, защита оператора | Диаметр патрубка, обзорность |
Таблица 2. Примеры технических характеристик Форматно раскроечных станков
| Модель | Ход каретки, мм | Мощность основной пилы, кВт | Диаметр основной пилы, мм | Частота вращения, об/мин | Масса, кг |
| KDT KS-132C | 3200 | 5,5 | 300 (350 опция) | 4000/5000 | ~910 |
| JET JTSS-1600 | 1600 | 3,8 | 315 | 4700 | 250 |
| SCM SI 400 NOVA | 3200 | 5,5 | 400 | 4000 | ~800 |
| DELTAMACHINERY DM-3200H | 3200 | 5,5 | 350 | 4000/5000 | ~950 |
Данные — из официальных спецификаций производителей, включая библиотеку технической документации DELTAMACHINERY.
Список технических источников
- ГОСТ 24610-91. Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности. URL: https://protect.gost.ru/document.aspx?control=7&id=158481
- ГОСТ 12.2.026.0-93. Оборудование деревообрабатывающее. Требования безопасности к конструкции. URL: https://protect.gost.ru/document.aspx?control=7&id=139324
