Мобильная или стационарная аспирационная установка: что выгоднее для небольшого цеха?

Мобильные аспирационные установки: свобода перемещения и компромиссная очистка

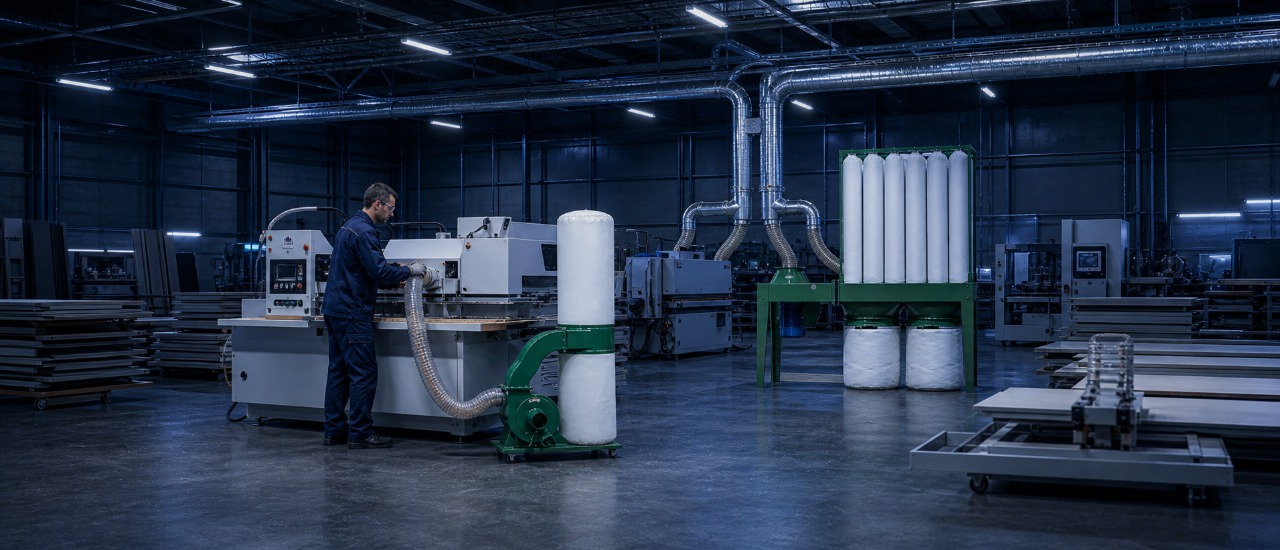

Мобильная аспирация — это отдельный пылеулавливающий агрегат, который подключается непосредственно к патрубку станка гибким рукавом. Установка не привязана к стене, её можно перекатывать между рабочими позициями или вовсе убрать, если станок не используется. Конструктивно это либо мешковый фильтр с вентилятором, либо компактный циклон с накопительным баком на колёсах.

Сильная сторона — нулевые затраты на проектирование и монтаж. Приобрёл, подключил к розетке 380 В, натянул гофрорукав на патрубок — и можно работать. Для форматно-раскроечного станка DELTAMACHINERY DM-3200H, потребляющего 2000–2500 м³/ч, подходит мобильный циклон производительностью 3000 м³/ч — этого достаточно, чтобы эффективно отводить стружку из зоны реза. Стоимость такого агрегата составляет 35 000 – 70 000 рублей, что на порядок ниже сметы на стационарную сеть.

Однако возможности мобильных установок по качеству очистки ограничены. Мешковый фильтр задерживает частицы от 30 мкм, циклон — от 15–20 мкм. Мелкодисперсная пыль (менее 10 мкм) выбрасывается обратно в цех, если очищенный воздух не отводится на улицу. Именно поэтому ставить мобильный агрегат на шлифовальный станок — гарантированный путь к превышению ПДК. Согласно ГОСТ 12.1.005-88, концентрация древесной пыли в рабочей зоне не должна превышать 6 мг/м³ ГОСТ 12.1.005-88, и мобильный циклон в одиночку эту норму не вытягивает.

Стационарная аспирация: дороже при запуске, дешевле в эксплуатации

Стационарная система подразумевает сеть воздуховодов, объединяющую несколько станков, и общий пылеулавливающий агрегат, вынесенный в отдельное помещение или на улицу. Фильтрующая группа, как правило, двухступенчатая: циклон сбрасывает крупную стружку, рукавный или картриджный фильтр задерживает тонкую пыль, после чего очищенный воздух возвращается в цех или выбрасывается наружу. Требования к устройству таких сетей изложены в СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» СП 60.13330.2020.

Главное преимущество стационарной схемы — каскадная очистка. При грамотно подобранном рукавном фильтре (степень очистки 99,0–99,9% по ГОСТ Р 50820-95 ГОСТ Р 50820-95) воздух можно возвращать в цех без риска для здоровья персонала, экономя на обогреве зимой. Кроме того, один мощный вентилятор и один комплект фильтров обслуживают всё оборудование, что при количестве станков от трёх даёт экономию на замене расходников и обслуживании по сравнению с тремя отдельными мобильными агрегатами.

Недостаток — высокая стоимость входа. Помимо самого фильтрующего модуля (100 000 – 300 000 руб.), необходима сеть воздуховодов с фасонными элементами, задвижками, гибкими вставками (ещё 50 000 – 150 000 руб.), проект и монтаж. Общий бюджет для цеха с пятью станками легко переваливает за 400 000 рублей. И эта инвестиция оправдана, только если станки стоят на фиксированных позициях и не будут переставляться в ближайшие 2–3 года. При частой смене планировки стационарная сеть превращается в обузу.

Таблица 1. Сравнение мобильной и стационарной аспирации по ключевым параметрам

Экономический расчёт: когда мобильная установка выгоднее стационарной сети

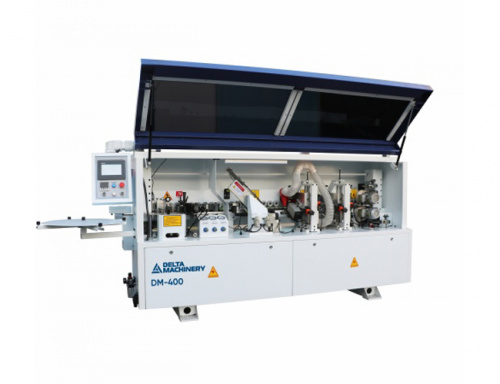

Для цеха с тремя станками — например, форматник DELTAMACHINERY DM-3200H, кромкооблицовочный станок DELTAMACHINERY DM-400 и фрезер с ЧПУ DELTAMACHINERY серии BASIS CUT— приобретение трёх мобильных циклонов обойдётся в 100 000 – 200 000 рублей. Ежемесячные затраты: электроэнергия (три двигателя по 2.2–5 кВт каждый) и раз в полгода — замена мешков или очистка фильтров. Суммарное энергопотребление за смену — около 60–80 кВт·ч, при тарифе 7 руб./кВт·ч это 12 000 – 17 000 рублей в месяц.

Стационарная система для тех же трёх станков с рукавным фильтром и разводкой воздуховодов обойдётся в 300 000 – 450 000 рублей с монтажом. Вентилятор на 7,5–11 кВт потребляет за смену 40–55 кВт·ч (примерно 8 500 – 11 500 руб./мес.), но плюс обслуживание: замена рукавов раз в 1,5–2 года (20 000 – 40 000 руб.), чистка воздуховодов, заземление. Разница в стартовых затратах составляет 150 000 – 250 000 рублей. При экономии на электроэнергии в 4 000 – 5 000 рублей в месяц стационарная система окупается за 3–5 лет — это приемлемо, если цех не планирует переезд.

Но ключевое слово — «если». При аренде помещения или планах расширения с перестановкой станков стационарная сеть превращается в финансовый якорь. Демонтаж, перепроектирование и повторный монтаж стоят почти как новая система. Мобильные агрегаты в этом сценарии выигрывают: их просто перевозят вместе со станком.

Таблица 2. Ориентировочная стоимость и окупаемость для цеха с тремя станками

Рекомендации по выбору под конкретный парк станков

Если в цехе преобладают операции с крупной стружкой — раскрой, фрезеровка, рейсмусование — и количество станков не превышает трёх, мобильный циклон производительностью 2000–3000 м³/ч на каждый станок закрывает потребности полностью. При этом обязательно организовать выброс очищенного воздуха на улицу или в отдельное помещение, так как остаточная запылённость всё равно будет выше санитарной нормы при рециркуляции.

Как только в парке появляется шлифовальный станок (например, IRONMAC GC-1350), ситуация меняется кардинально. Мобильный агрегат не справляется с ультратонкой пылью — нужен рукавный фильтр. Если цех арендованный и устанавливать стационарную сеть невозможно, компромиссное решение — мобильный фильтр с картриджной ступенью и отводом очищенного воздуха наружу. Такие машины существуют, но стоят от 150 000 рублей, приближаясь по цене к стационарной системе.

Для цеха, который находится в собственном помещении и не планирует перестановку оборудования в обозримом будущем, стационарная система с циклоном и рукавным фильтром — однозначно выгоднее на дистанции 5 и более лет. Она обеспечивает стабильное качество воздуха, продлевает жизнь подшипникам и направляющим станков DELTAMACHINERY, а также позволяет использовать режущий инструмент DELTA TOOLS с максимальной эффективностью: при обеспыленной зоне резания ресурс твердосплавных дисков увеличивается на 40–50% по сравнению с работой в пылевом облаке.

Влияние типа аспирации на оснастку и межсервисные интервалы

Инженеры «Дельта-Техно» неоднократно фиксировали прямую корреляцию: станки, подключённые к мобильным циклонам без второй ступени, требуют замены подшипников шпинделя в среднем на 20–25% чаще, чем те же модели на стационарной аспирации. Мелкодисперсная пыль проникает в уплотнения и действует как абразив. Пильные диски DELTA TOOLS на форматниках DELTAMACHINERY при стабильном разрежении в зоне резания служат на 40–50% дольше — это подтверждённая эксплуатационная статистика. Поэтому выбор аспирации — это не только вопрос санитарных норм, но и прямые расходы на оснастку и ремонт.
