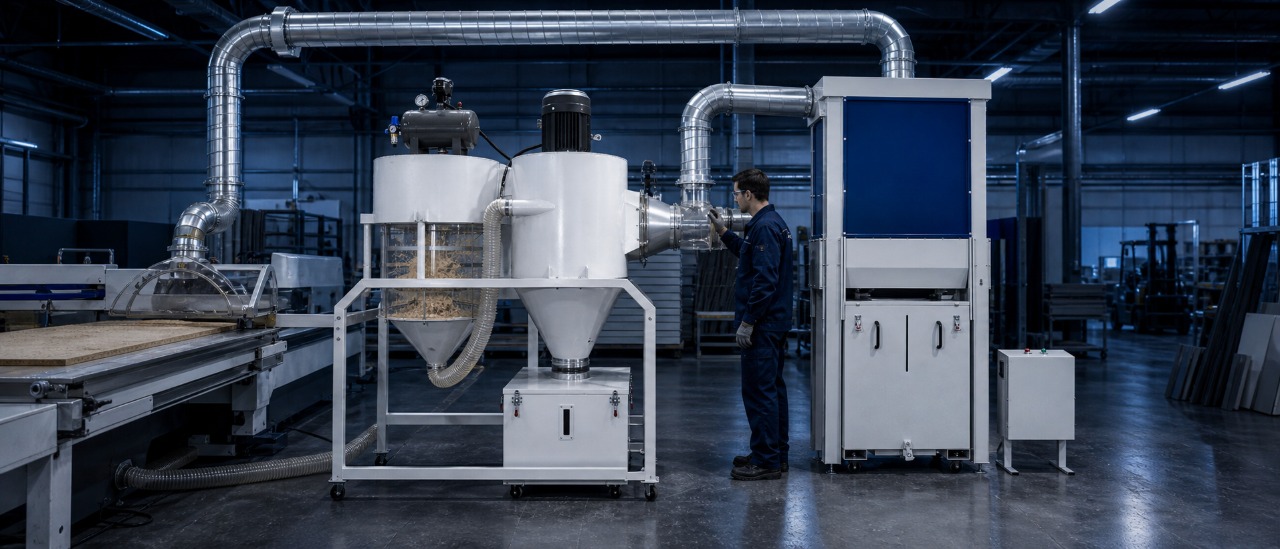

Циклон или рукавный фильтр: какой пылеуловитель лучше для стружки и мелкодисперсной пыли?

Как устроен циклон и что он улавливает

Циклон — это инерционный пылеуловитель, в котором запылённый воздух закручивается по спирали, а твёрдые частицы отбрасываются центробежной силой к стенкам корпуса и ссыпаются в бункер. Степень очистки по массе достигает 85–95%, однако эффективность резко падает для частиц мельче 10–15 мкм: их масса недостаточна, чтобы преодолеть аэродинамическое сопротивление, и они уносятся с воздушным потоком в центральную трубу. Именно это ограничение зафиксировано в ГОСТ Р 51707-2001 «Пылеуловители центробежные. Требования безопасности и методы испытаний» ГОСТ Р 51707-2001.

В мебельном цехе циклон — это первая ступень, разгружающая последующие фильтры от крупной стружки и опилок. Для форматно-раскроечного центра JIYU KS-933, выбрасывающего до 80% отходов в виде частиц размером более 100 мкм, циклон прямоточного типа с сопротивлением 200–400 Па и расходом 2000–2500 м³/ч — оптимальное решение. Однако тот же циклон, поставленный после калибровального шлифовального станка IRONMAC GC-1350, задержит лишь половину пыли: остальное уйдёт в воздуховод и осядет в горизонтальных участках, если нет второй ступени.

Рукавный фильтр: тонкая очистка ценой сопротивления

Рукавный фильтр работает по принципу фильтрации через ткань. Запылённый воздух проходит сквозь цилиндрические рукава из полиэстера, номекса или стеклоткани, на поверхности которых задерживаются частицы размером от 0,5 мкм. Со временем образуется «пылевой пирог», сам улучшающий степень очистки до 99,0–99,9%. Периодическая импульсная продувка сжатым воздухом сбрасывает накопившуюся пыль в бункер. Технические условия для рукавных фильтров регламентирует ГОСТ Р 50820-95 ГОСТ Р 50820-95. Фильтры рукавные. Общие технические условия.

Ключевой параметр рукавного фильтра — сопротивление, которое растёт от 300–500 Па (чистые рукава) до 800–1200 Па (забитые). При превышении этого порога вентилятор перестаёт тянуть, и система аспирации захлёбывается. Поэтому рукавный фильтр требует регулярной регенерации, а перед ним обязательно ставится циклон, отсекающий крупную стружку, которая механически повреждает ткань и мгновенно забивает поры. Прямая подача опилок от DELTAMACHINERY DM-832PS на рукава без циклона гарантированно выведет фильтр из строя за несколько смен.

Таблица 1. Сравнительные характеристики циклона и рукавного фильтра

Когда циклон работает один, а когда — только в паре с рукавным фильтром

Решение о достаточности одной ступени или необходимости каскада принимается по двум критериям: фракционный состав пыли и санитарные нормы. Если очищенный воздух выбрасывается на улицу и расстояние до ближайшего воздухозабора превышает 15 м, а ПДК в рабочей зоне соблюдается за счёт общеобменной вентиляции, циклон может работать соло на операциях с крупной стружкой: раскрой, фрезеровка массива. Однако при возврате воздуха в цех или при наличии шлифовальных операций наличие рукавного или картриджного фильтра обязательно.

Предельно допустимая концентрация древесной пыли в воздухе рабочей зоны составляет 6 мг/м³ согласно ГОСТ 12.1.005-88 ГОСТ 12.1.005-88. Циклон в одиночку не способен стабильно обеспечивать этот показатель, поскольку тонкая пыль свободно проходит через него и накапливается в цехе. Именно поэтому на участках, где работают шлифовальные калибровальные станки DELTAMACHINERY или фрезерные центры JIYU, рукавный фильтр — не опция, а санитарная необходимость.

Общие требования к устройству вентиляционных систем, включая конструкцию воздуховодов, уровни шума и заземление, регламентирует ГОСТ 12.4.021-75 ГОСТ 12.4.021-75. Системы вентиляционные. Общие требования. Этот стандарт не предписывает конкретный тип фильтра, но обязывает проектировщика обеспечить на рабочих местах концентрации вредных веществ не выше ПДК, что для деревообработки означает обязательную вторую ступень очистки в большинстве производственных сценариев.

Почему рукавный фильтр без циклона — это риск

Крупная стружка, попадая на рукава, работает как пескоструй: абразивные частицы с высокой кинетической энергией разрушают волокна ткани в местах удара. За месяц такой эксплуатации на рукавах появляются свищи, через которые неочищенный воздух уходит в цех. Кроме того, опилки забивают поры, сопротивление скачкообразно растёт, вентилятор перегружается. Инженеры «Дельта-Техно» при пусконаладке аспирации всегда проверяют: если на входе в рукавный фильтр скорость потока превышает 25 м/с, а фракция крупнее 50 мкм составляет более 30%, циклон перед фильтром обязателен.

Есть и обратная ситуация: циклон без рукавного фильтра на шлифовке. Шлифовальная пыль МДФ содержит до 90% частиц мельче 10 мкм. Циклон задерживает лишь 10–20% этой массы, остальное выбрасывается либо на улицу (что грозит претензиями экологов), либо возвращается в цех. Характерный признак ошибки — серый налёт на всех поверхностях через месяц после запуска. Решение здесь однозначно: циклон + рукавный или картриджный фильтр.

Таблица 2. Выбор пылеуловителя под конкретное оборудование и материал

Влияние качества аспирации на оснастку и межсервисные интервалы

Связь между типом пылеуловителя и ресурсом режущего инструмента прямая, хотя и не всегда очевидная. При раскрое ЛДСП на станках DELTAMACHINERY пильные диски DELTA TOOLS работают в зоне, где циклон создаёт разрежение порядка 1500–2000 Па. Если циклон забит или вентилятор не добирает давления, пыль не удаляется из пропила и действует как дополнительный абразив, ускоряя износ твердосплавных напаек. Замена рукавов в фильтре по регламенту, а не по факту забивки, поддерживает разрежение на проектном уровне и продлевает ресурс дисков DELTA TOOLS на 40–50% — цифра, подтверждённая эксплуатационной статистикой сервисной службы «Дельта-Техно».

Список технических источников

1. ГОСТ Р 50820-95. Фильтры рукавные. Общие технические условия. URL: https://docs.cntd.ru/document/1200008652

2. ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны. URL: https://docs.cntd.ru/document/1200003608

3. ГОСТ 12.4.021-75. Системы вентиляционные. Общие требования. URL: https://docs.cntd.ru/document/1200005272
