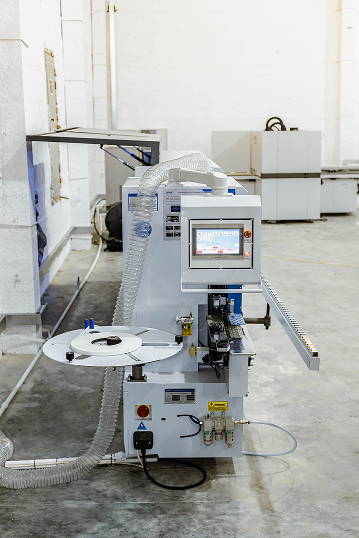

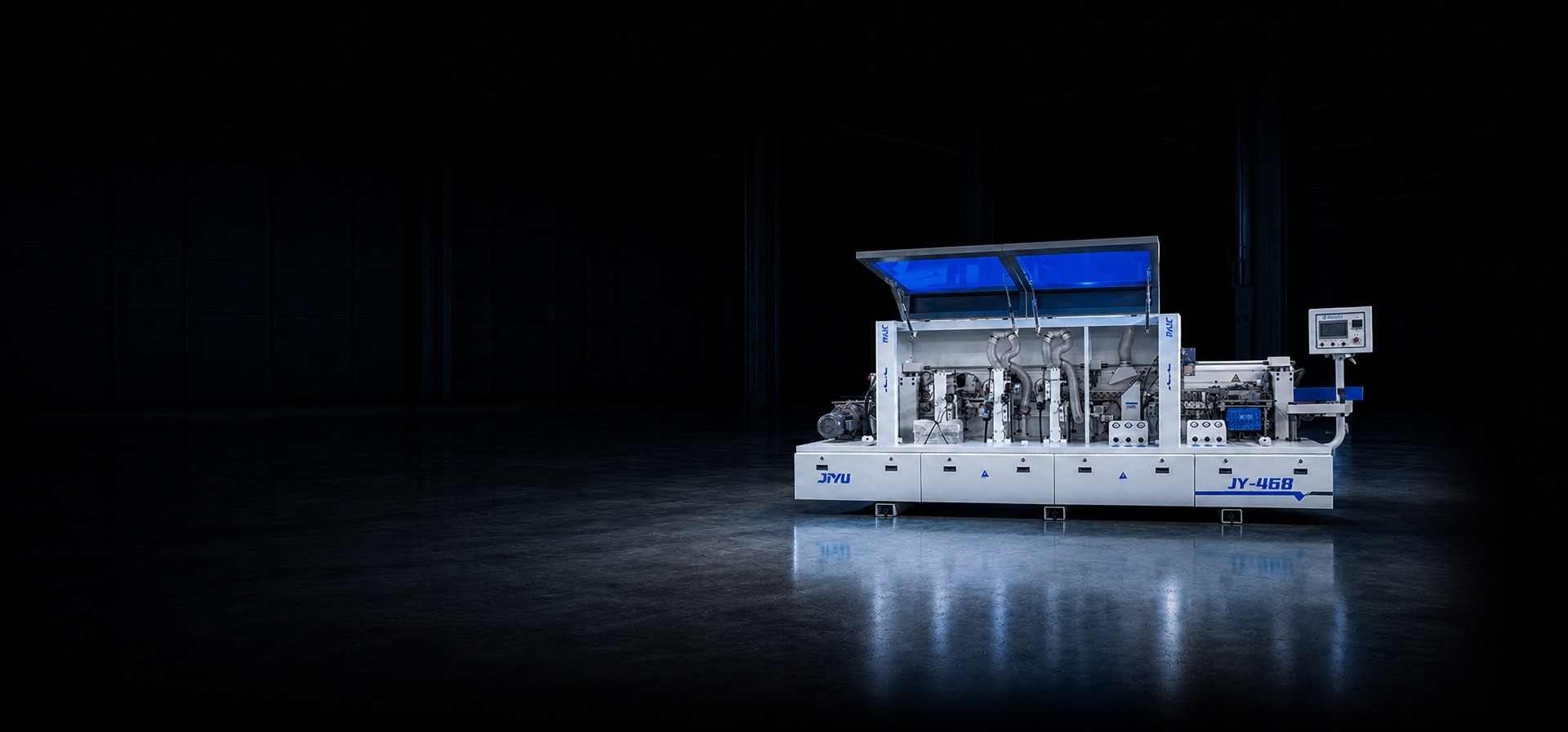

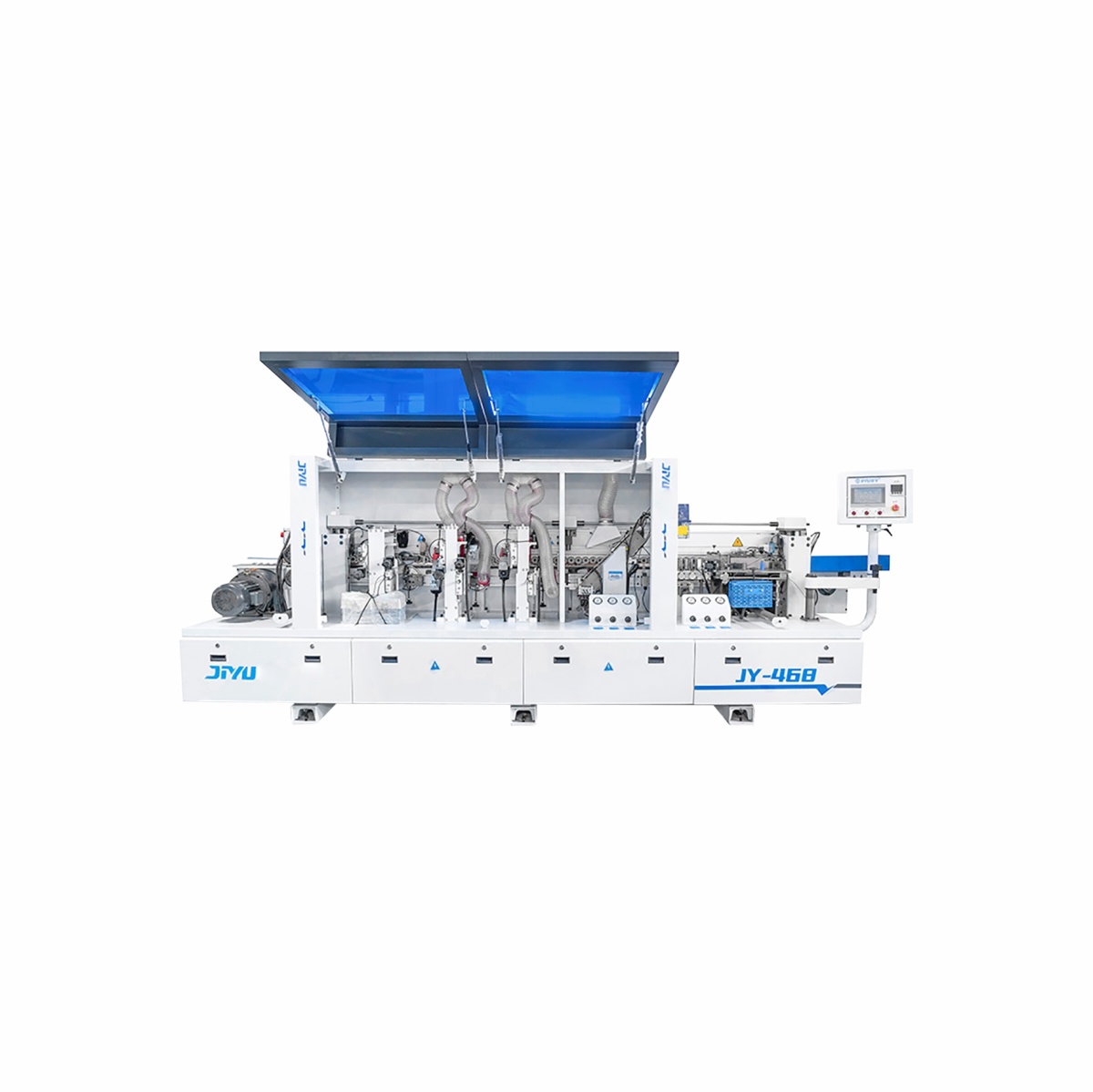

Автоматический кромкооблицовочный станок JIYU JY‑468
1 356 300 ₽
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Конструктивные особенности

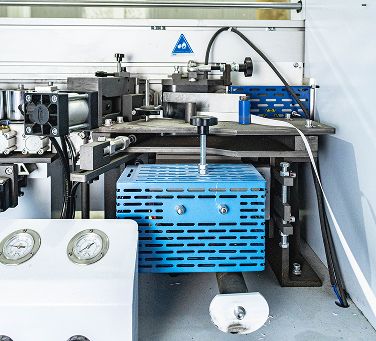

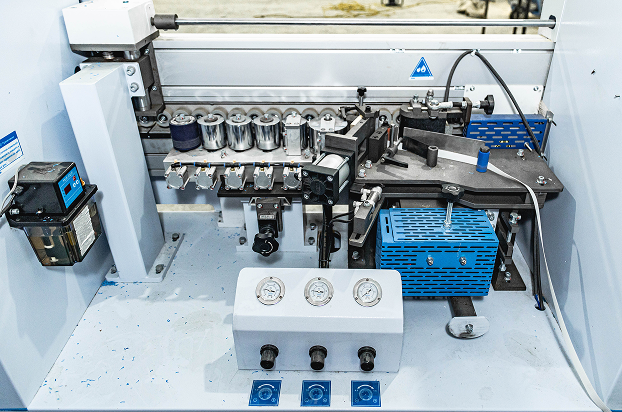

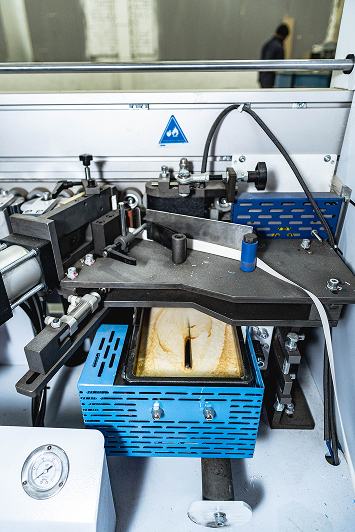

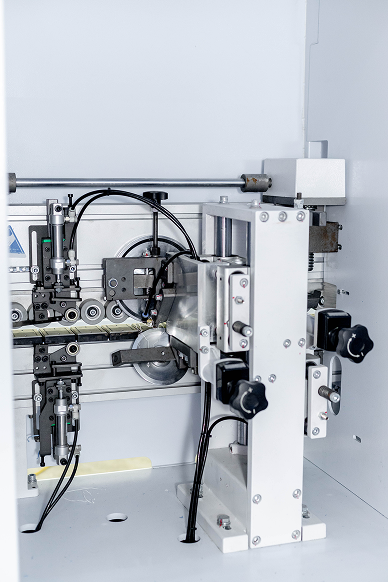

КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ
Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клея-расплава на торец обрабатываемой детали.

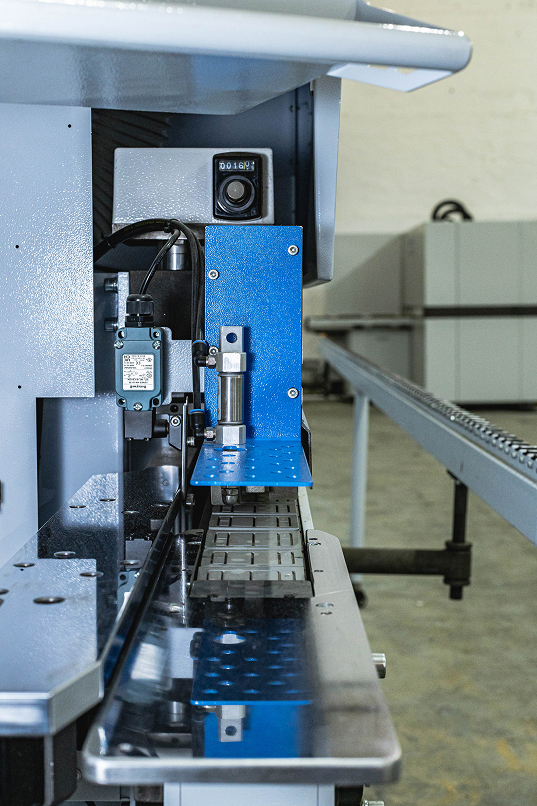

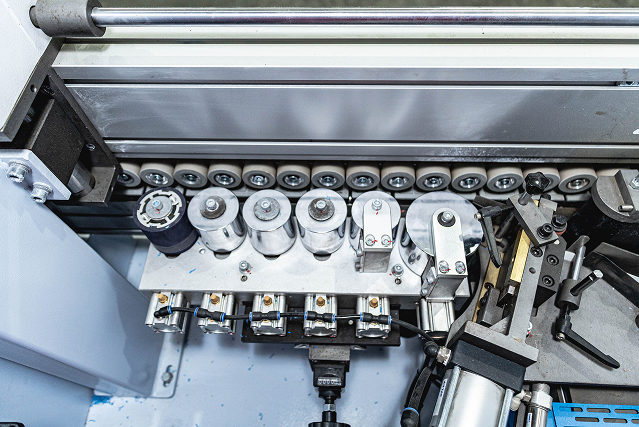

Узел подачи рулонного и полосового кромочного материала.
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.

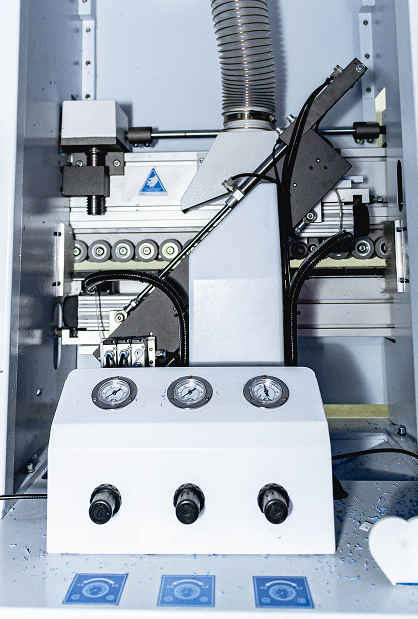

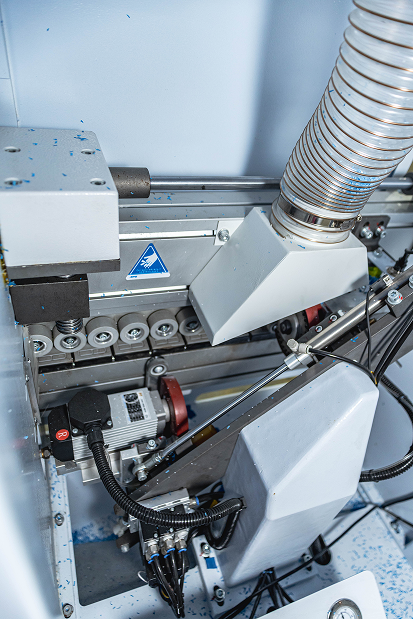

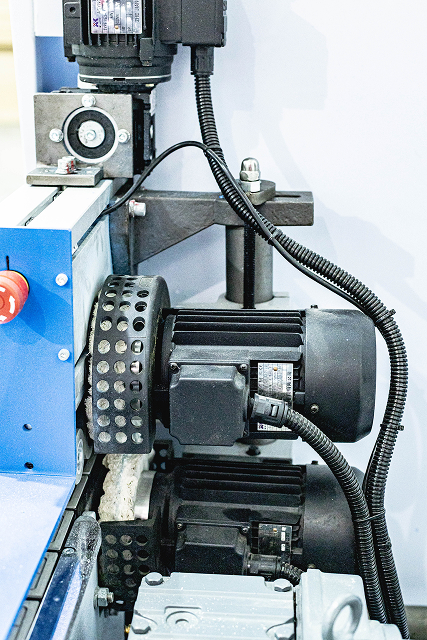

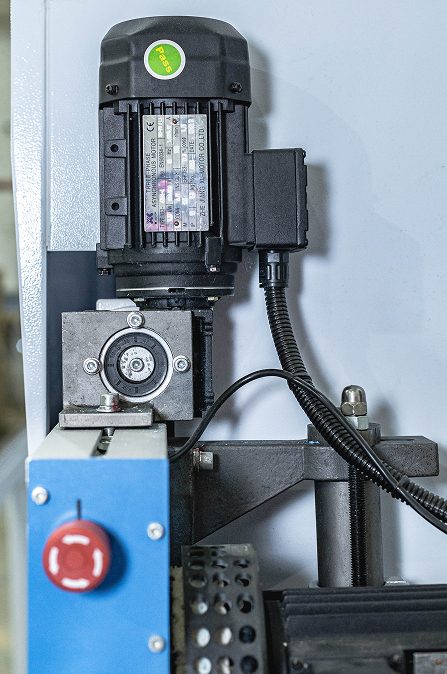

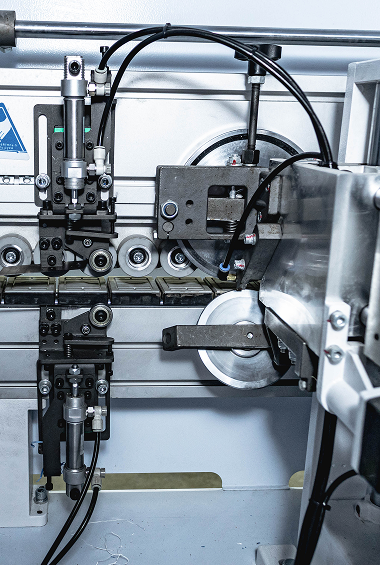

ТОРЦОВОЧНЫЙ УЗЕЛ
Торцовочный узел с двумя высокочастотными моторами:
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D-100мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания

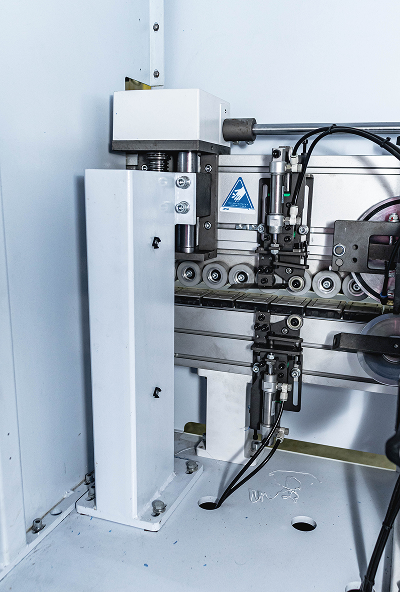

ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин. Узел оснащен 2 фрезами с прямыми ножами.

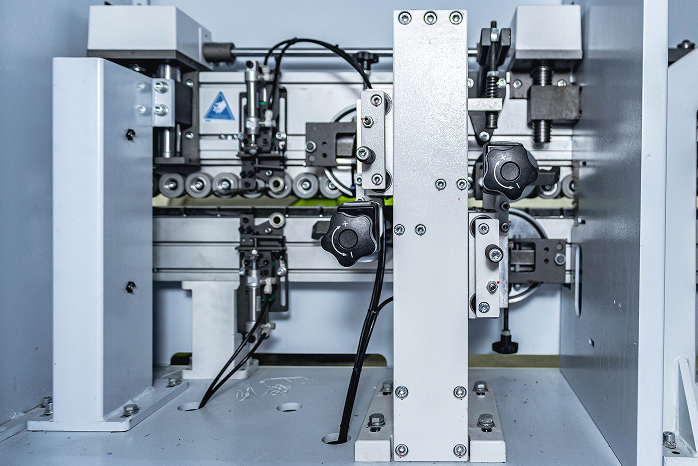

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ ФРЕЗАМИ
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2.

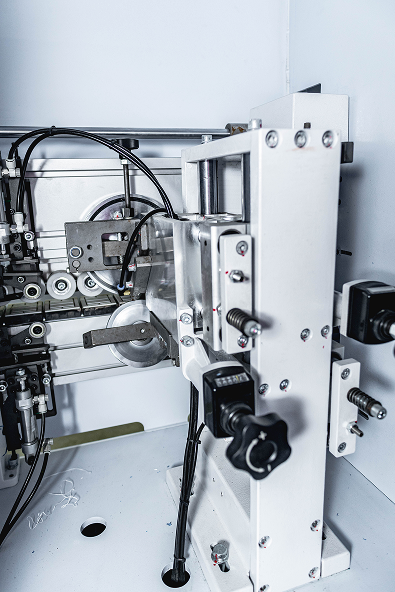

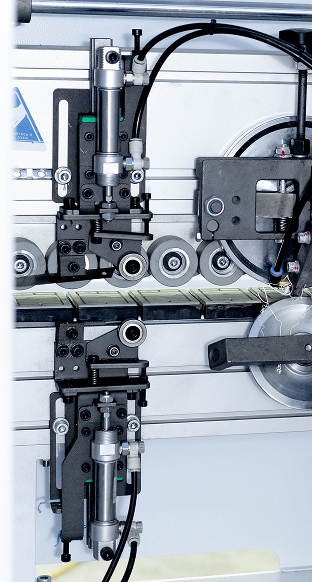

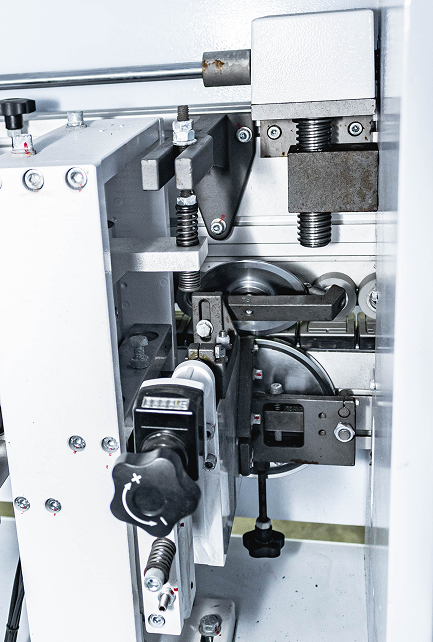

Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку.

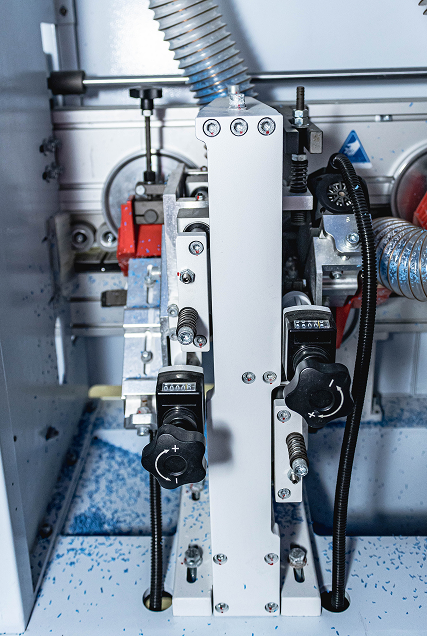

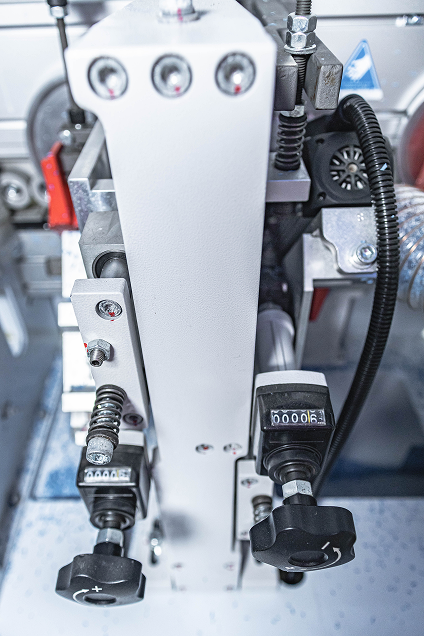

Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ
Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.

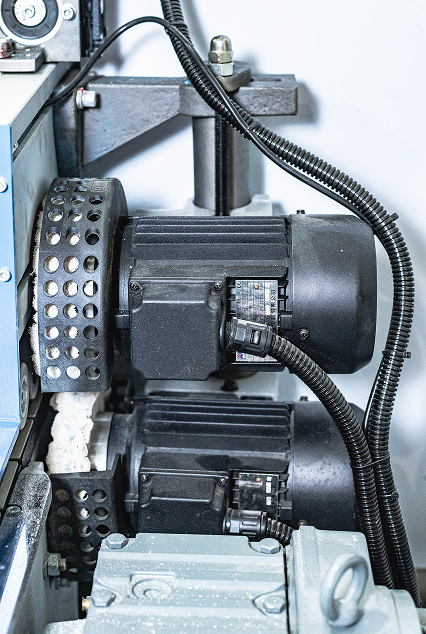

УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА

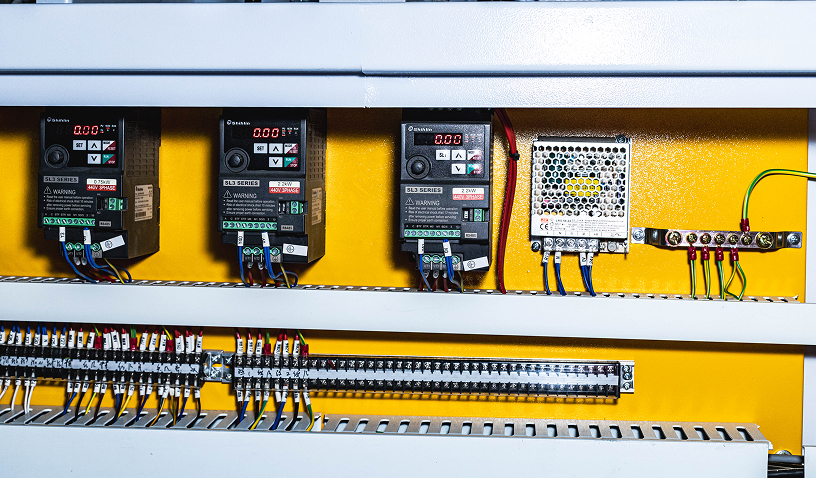

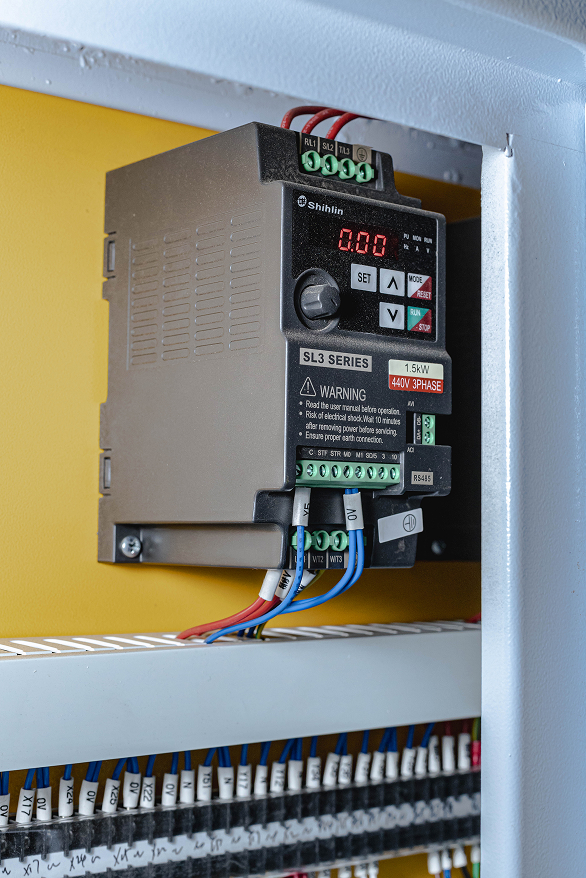

Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

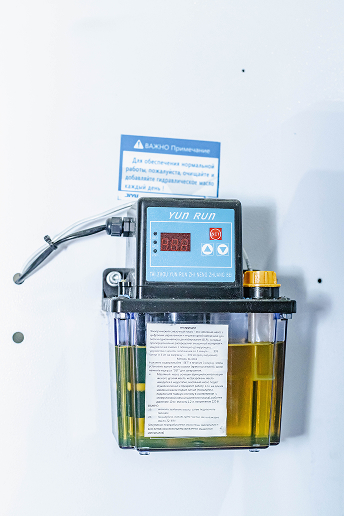

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ AIRTAC

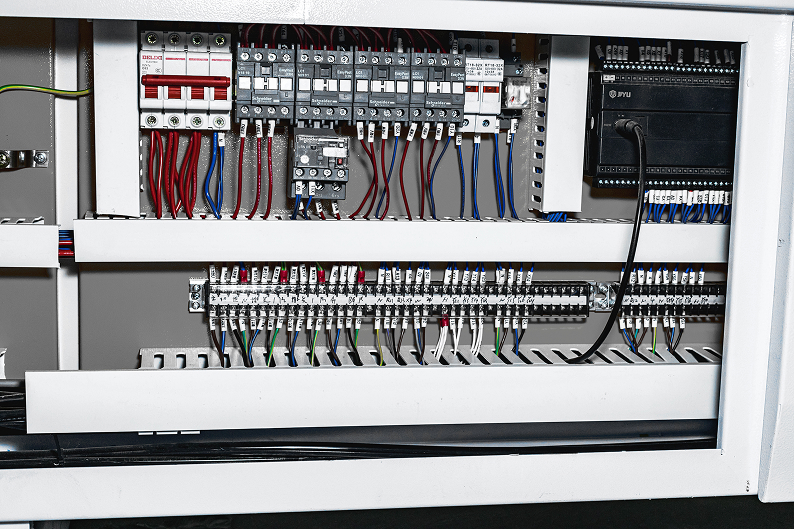

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Simens промышленной серии

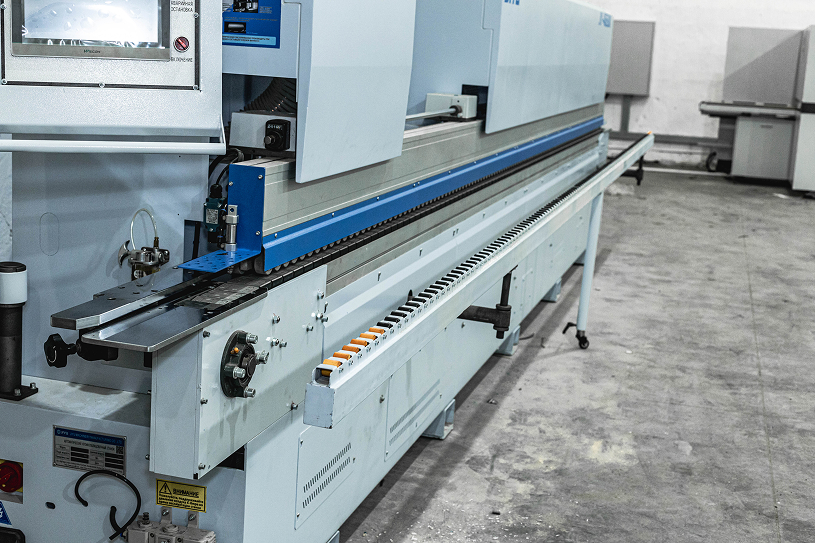

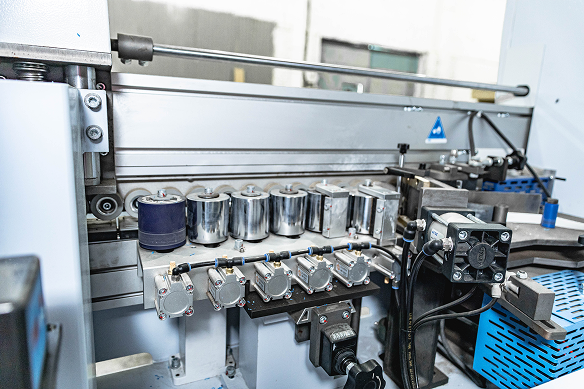

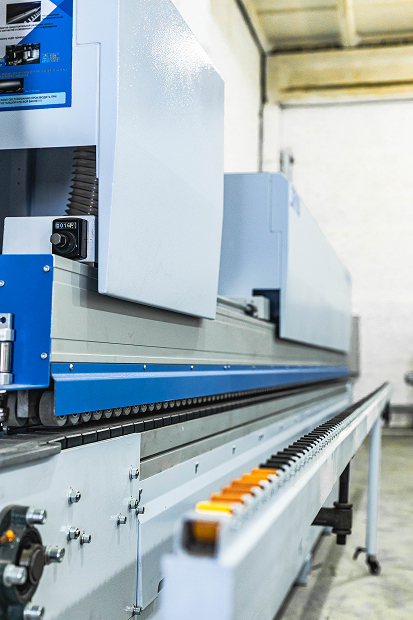

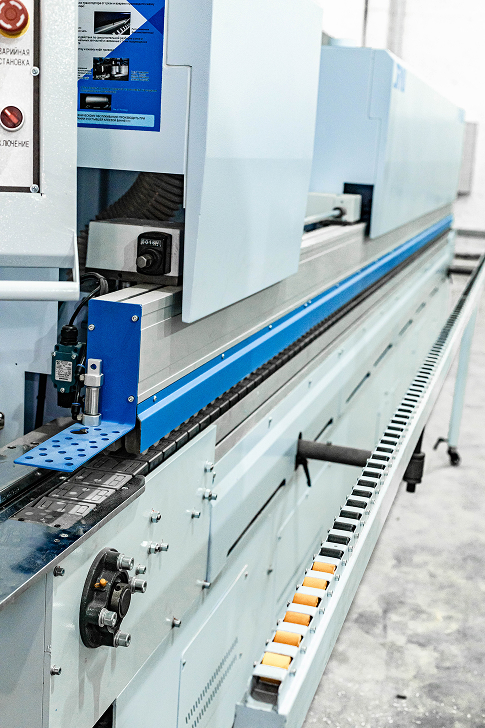

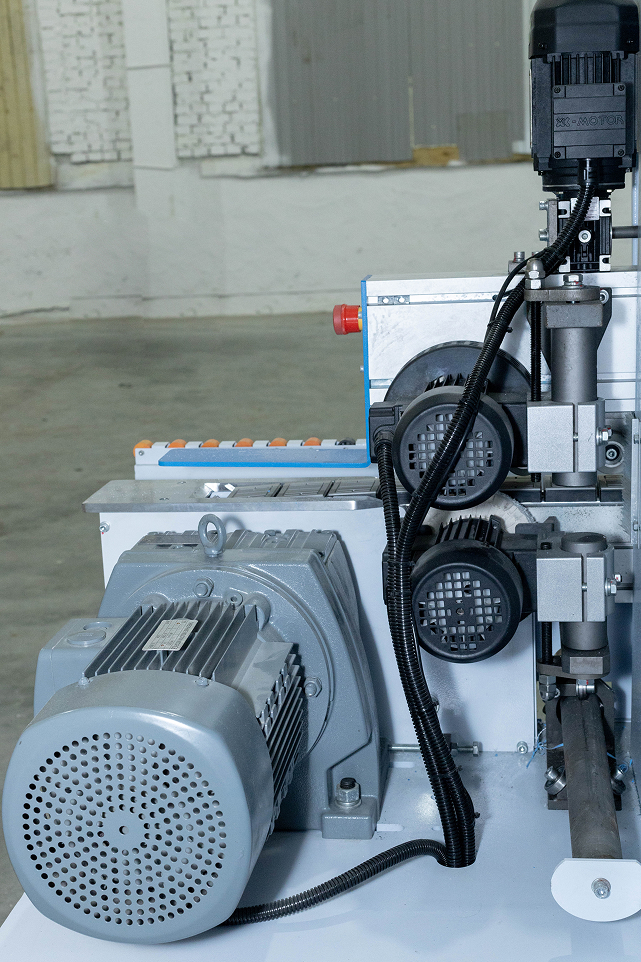

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА

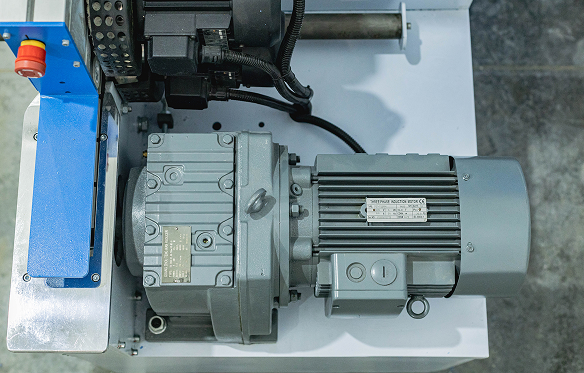

Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.

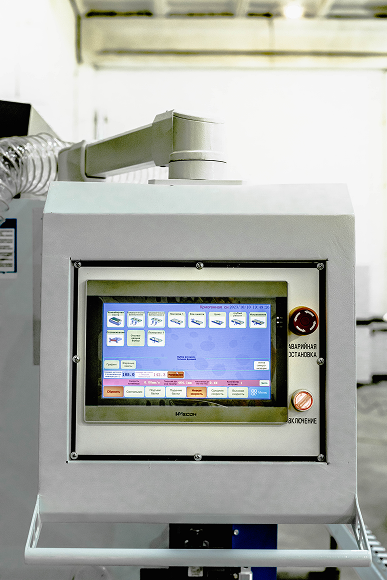

ПУЛЬТ УПРАВЛЕНИЯ
Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ JIYU

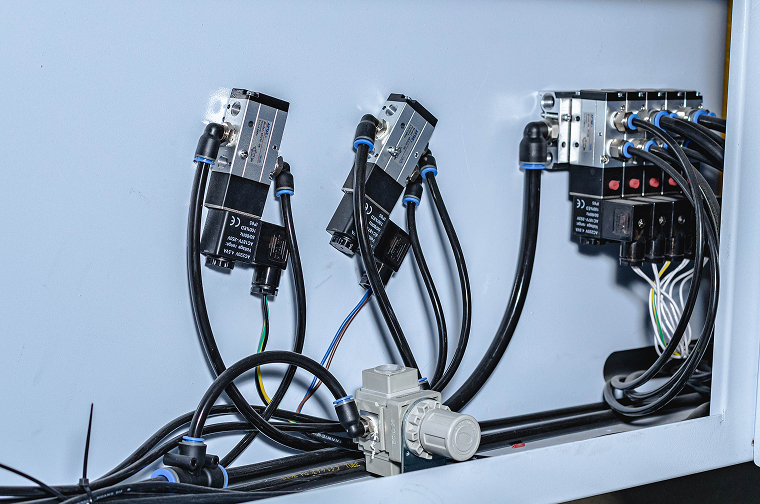

AirTAC/Easun

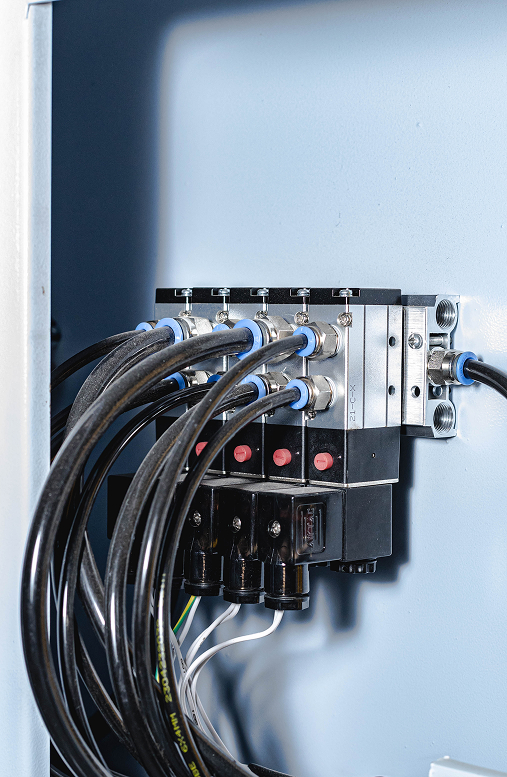

Электромагнитные клапана управления пневмосистемами
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN
-
Артикул
01-7133 -
Модель
JY-468 -
Суммарная мощность, Вт
11000 -
Мощность привода траверсы, Вт
370 -
Толщина кромочного материала, мм
0,4-3 -
Мин. ширина детали, мм
60 -
Мин. длина детали, мм
120 -
Мин. толщина детали, мм
10 -
Макс. толщина детали, мм
60 -
Скорость подачи, м/мин
15-23 -
Ко-во вертикальных шпиндилей
14330 -
Рабочее давление
0,6
Документация
KP-JIYU-JY_468.pdf
PDF (1.604294 MB)Транспортные данные
Габаритные размеры, мм: 4600х750х1600
Вес, кг: 1600
