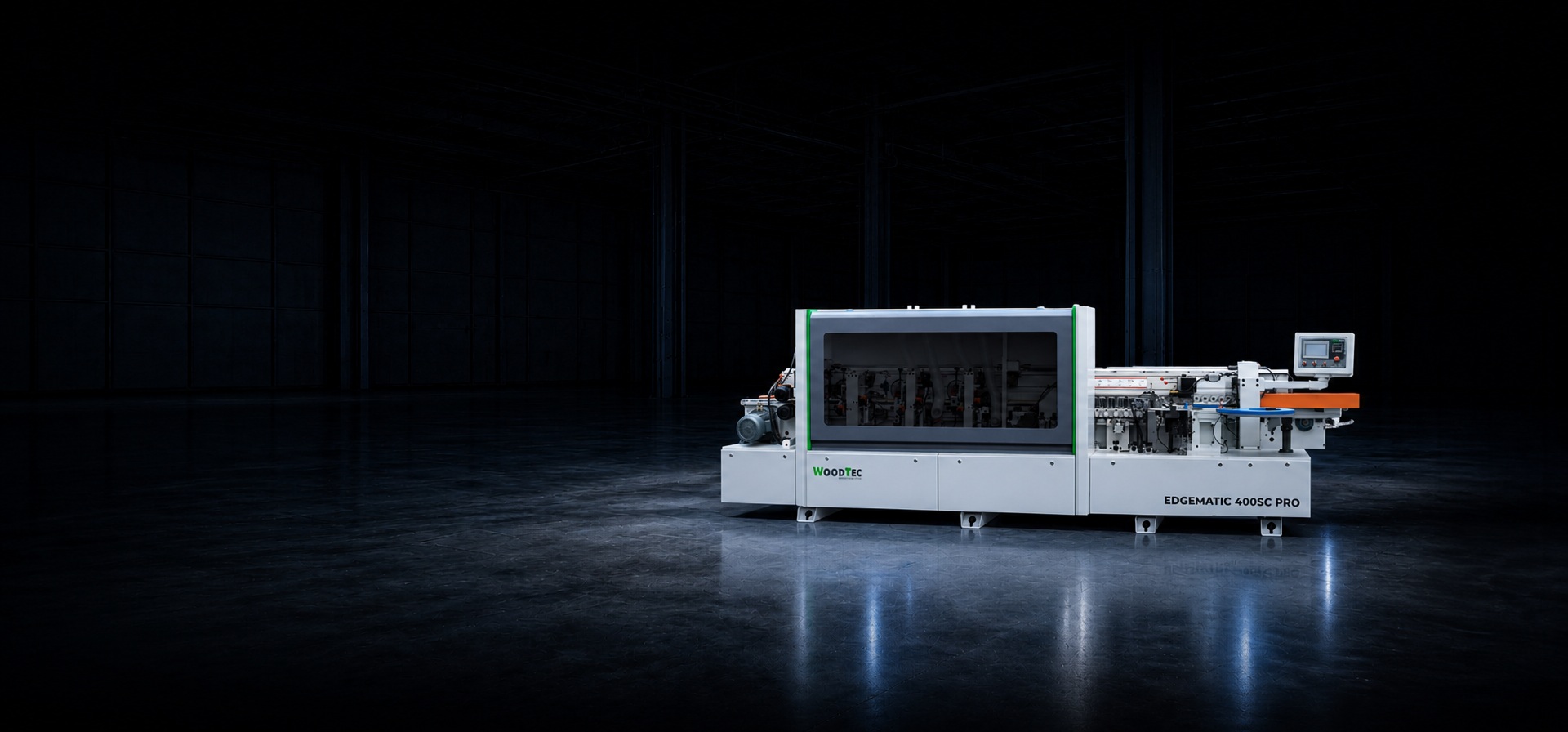

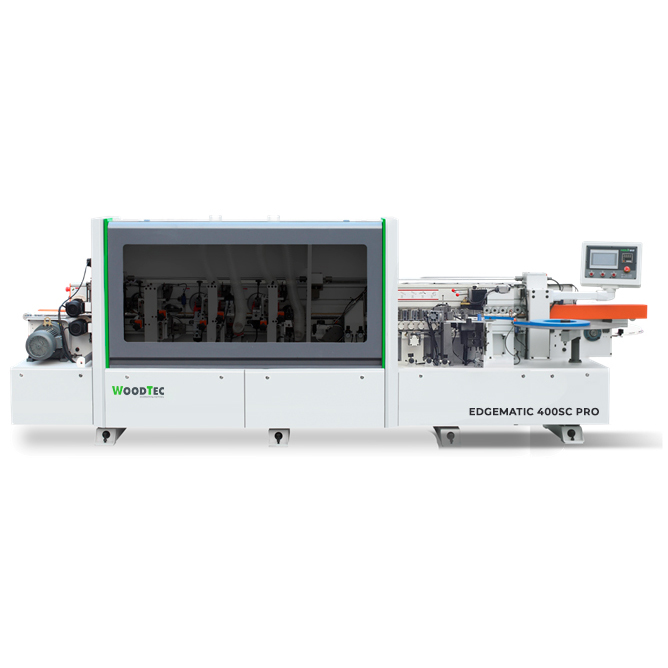

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400SС PRO
По запросу
-
Описание
-
Технические характеристики
Назначение
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Отличительные особенности
- Пневмо-перенастройка на 2 толщины кромки
- Увеличенная скорость подачи до 23 м/мин;
- Клеевая ванна с верхним расположением, возможно подключить PUR-станцию.
- Радиусная и плоская цикли
- Прижимная балка управление с пульта
Конструктивные особенности
ПАНЕЛЬ УПРАВЛЕНИЯ
Перенастройка на 2 вида кромки одним нажатием на эконки на мониторе
Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.
БЛОКИРОВКА ПОДАЧИ
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.
Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Ванна имеет верхнее расположение и предплавитель. В станине сделана специальная емкость для клея EVА.
Возможно подключить PUR – станцию.
ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
ТОРЦОВОЧНЫЙ УЗЕЛ
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами диаметром
НАСТРОЙКА
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
ОБСЛУЖИВАНИЕ
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.
Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку.
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения.
С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.
Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.
ПОДДЕРЖКА ЗАГОТОВКИ
Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала.
-
Артикул
64200
