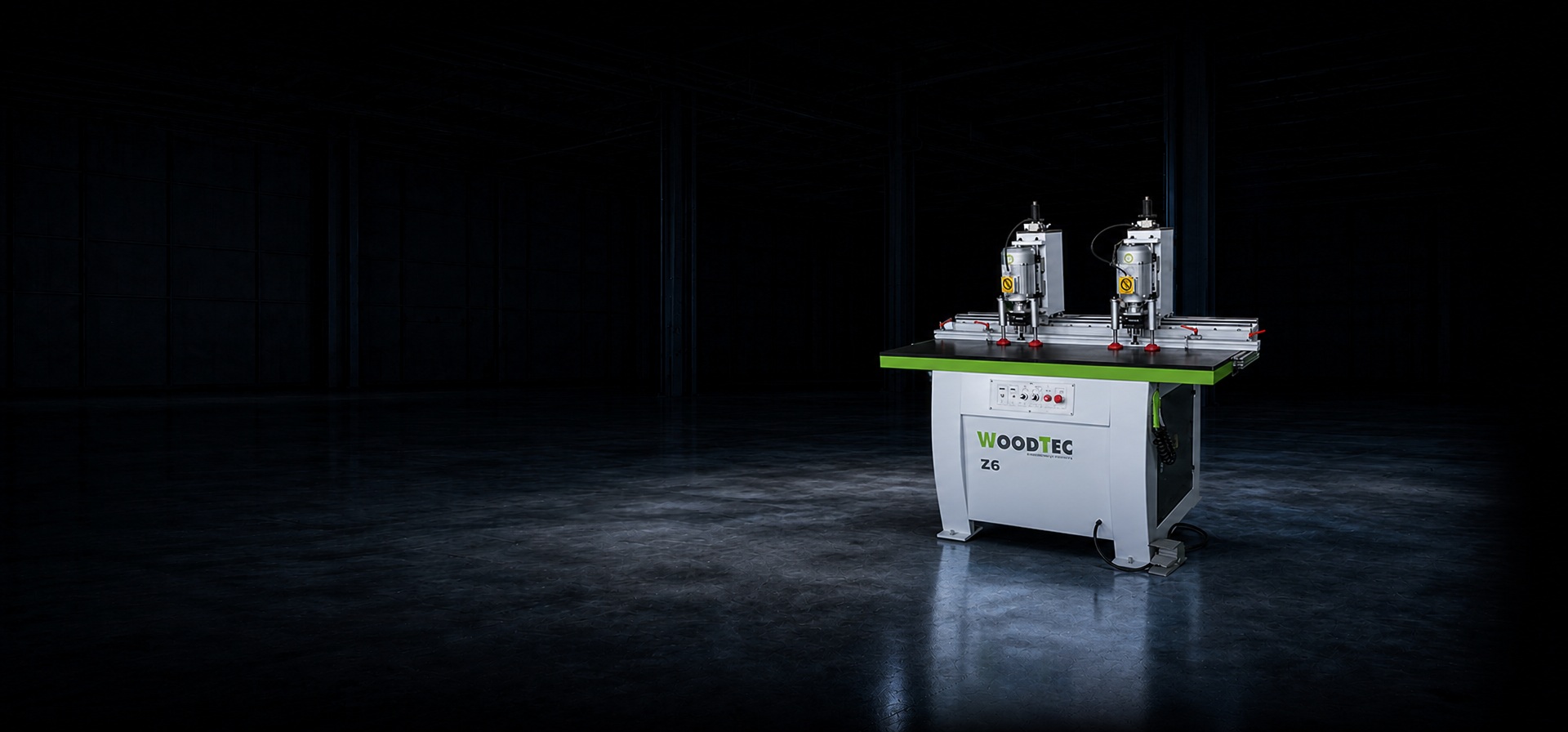

Станок сверлильно‑присадочный под петли WoodTec Z6
По запросу
-
Описание
-
Технические характеристики
Назначение
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Схема обработки
Отличительные особенности
- Прижим детали двумя пневматическими цилиндрами.
- Автоматическое управление рабочими операциями (старт-педаль).
- Боковые линейки (2 шт.).
- Линейка с 2-мя откидными упорами.
- Пистолет для обдувки станка.
Конструктивные особенности
Сверлильная голова
3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.
Пневмоприжимы
Два пневматических прижима для быстрого фиксирования заготовки различной толщины.
Регулировка глубины сверления
Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.
Комплект базирующих линеек
Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.
Электродвигатель
Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.
Подготовка сжатого воздуха
Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.
Пульт управления
Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.
Электрошкаф
Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.
Прецизионные направляющие
Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.
Линейка на станине станка
Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка.
-
Артикул
5623
Документация
WoodTec_Z6.pdf
PDF (0.56946 MB)
