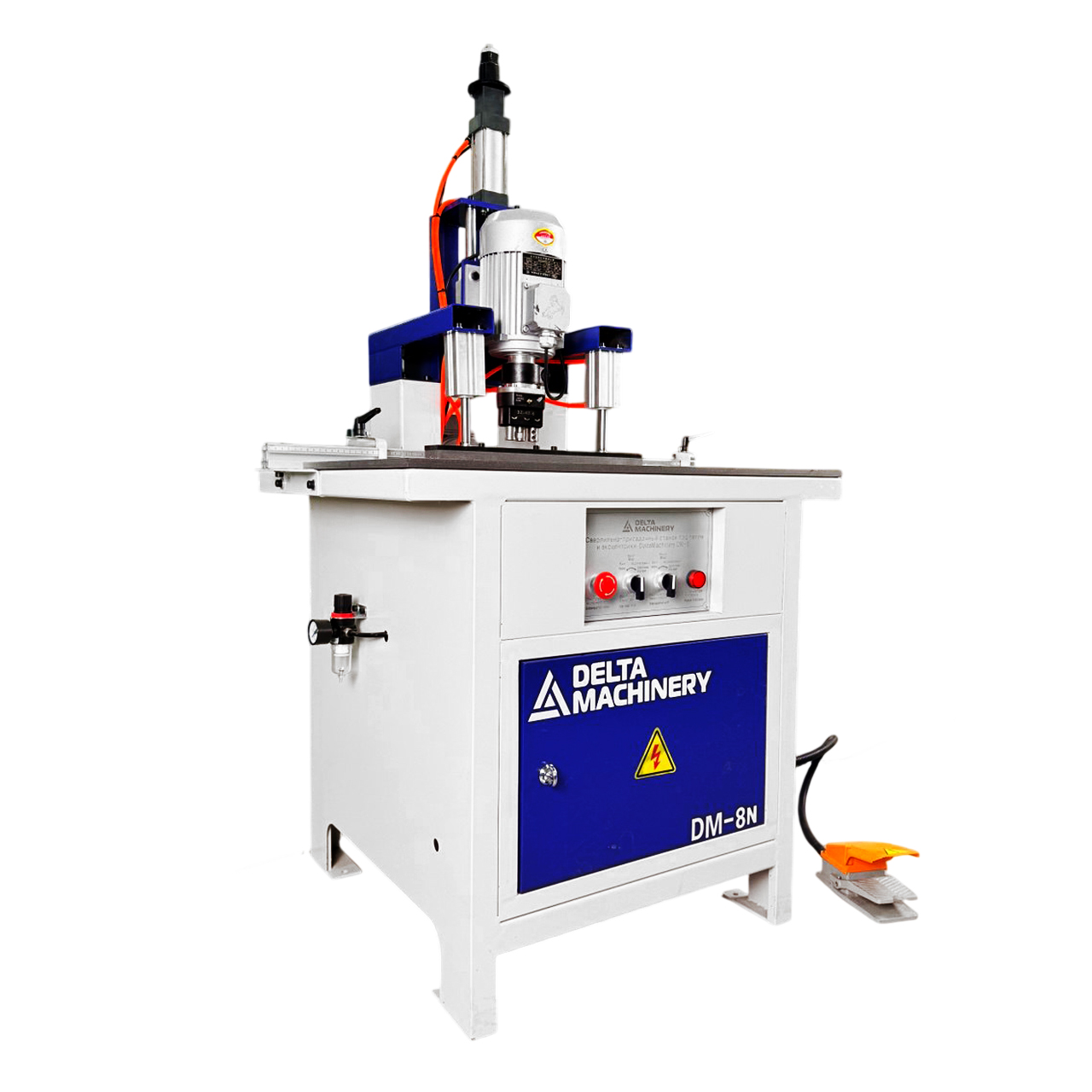

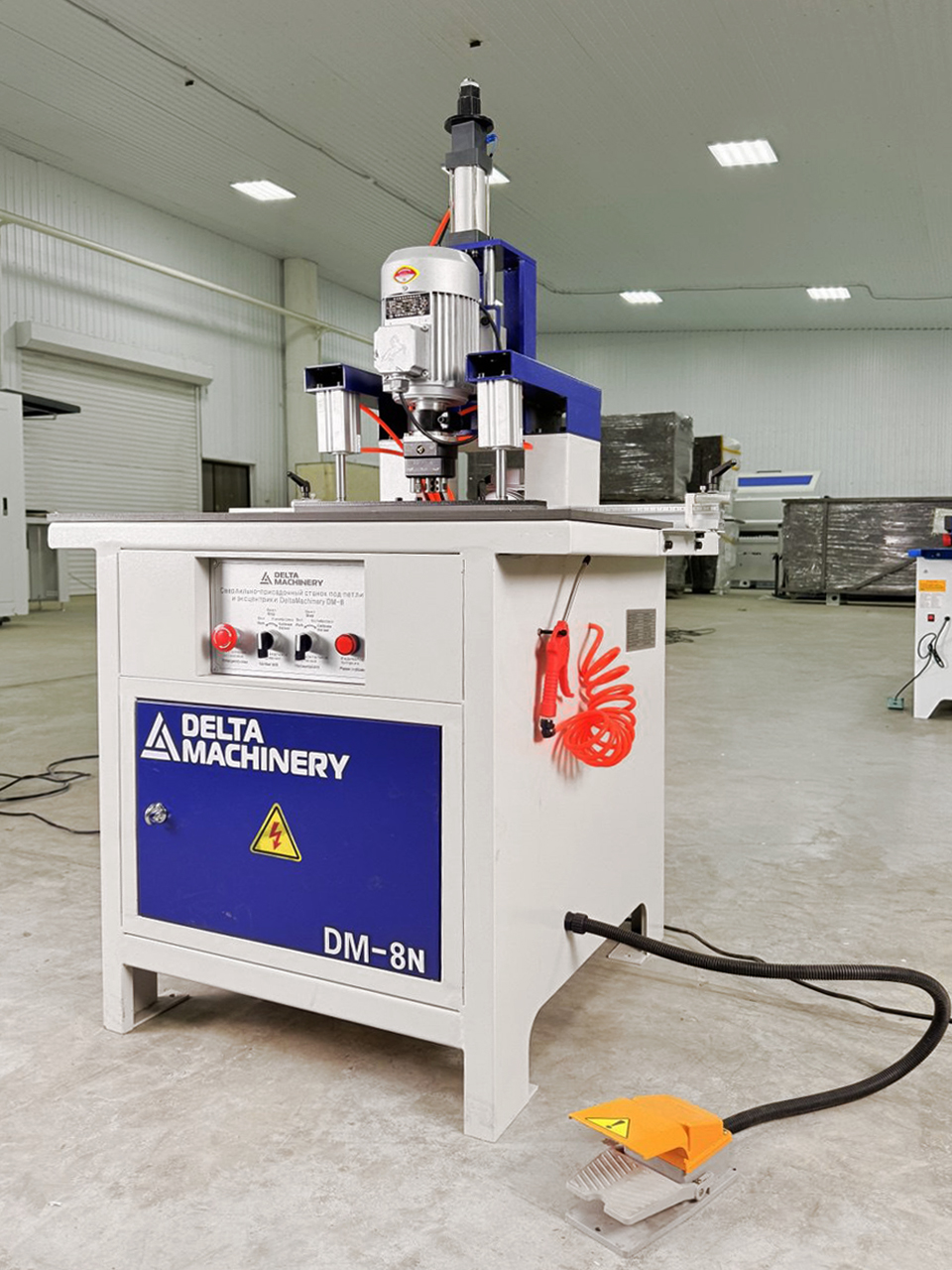

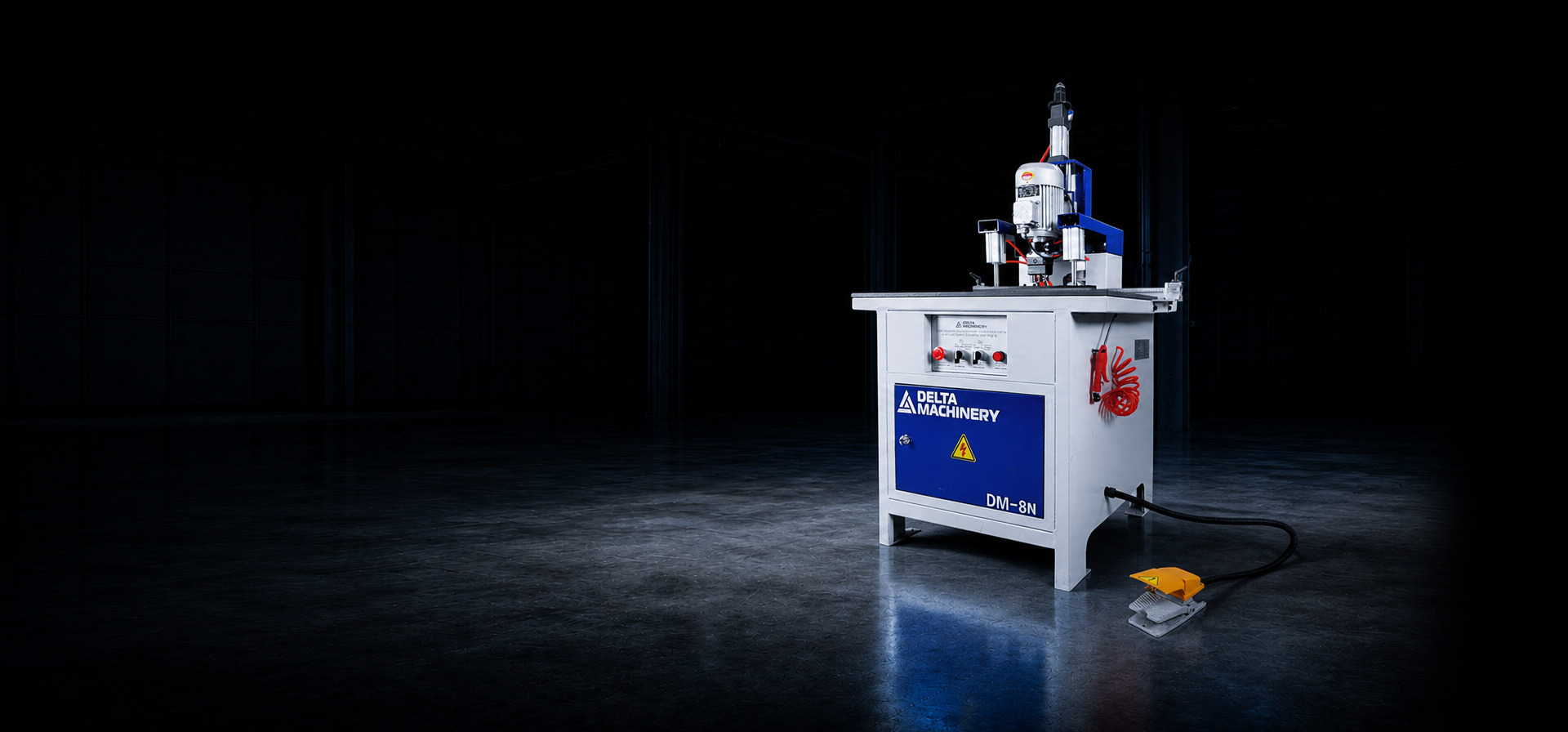

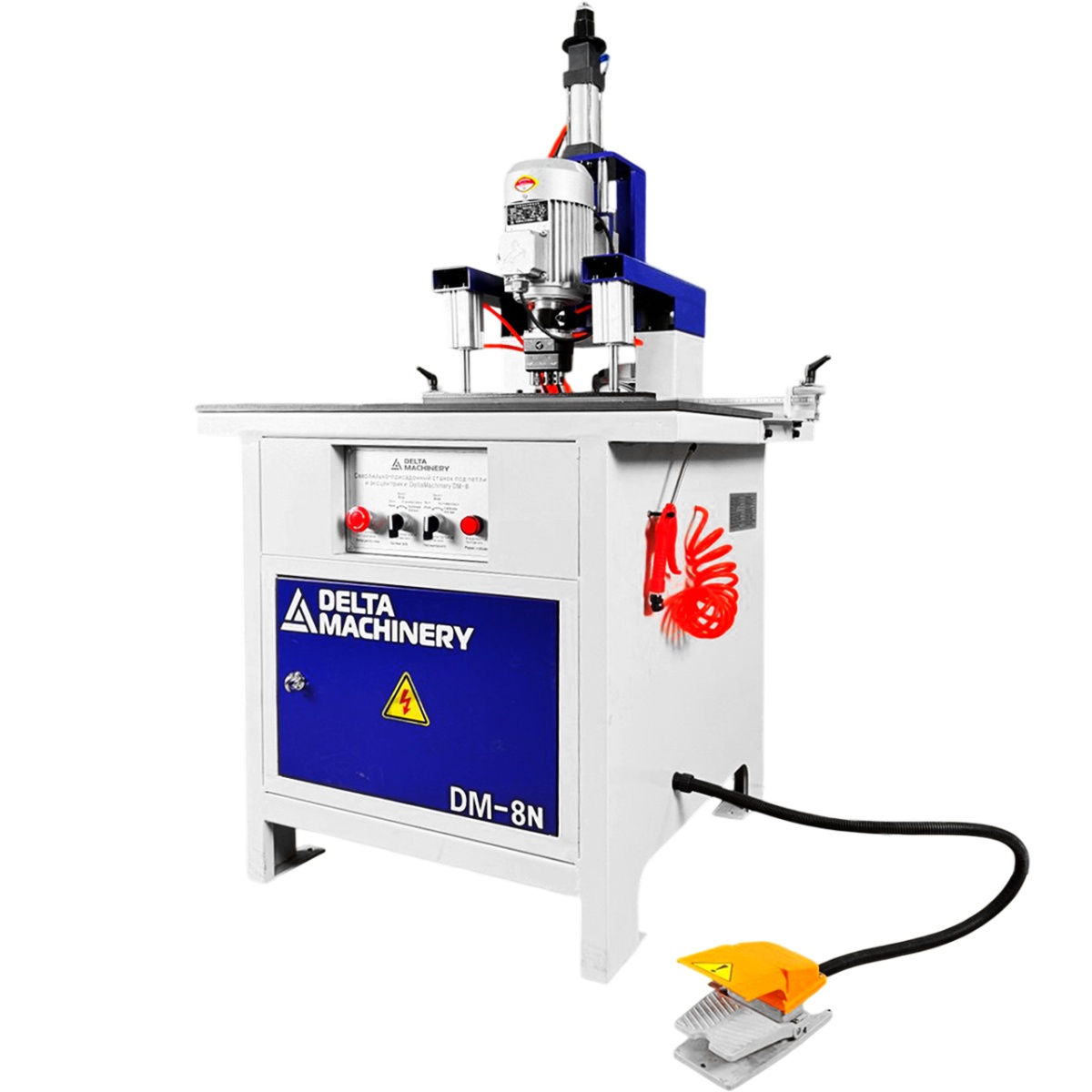

Сверлильно‑присадочный станок DELTAMACHINERY DM‑8N под петли и эксцентрики
155 000 ₽
-
Описание
-
Технические характеристики
-
Видео
Назначение
Сверлильно-присадочный станок DELTAMACHINERY DM-8N широко используется при изготовлении элементов мебели из ЛДСП,МДФ, дерева и других плитных материалов.
Применение
Предназначен для сверления отверстий в мебельных деталях. Данный сверлильно-присадочный станок спроектирован специально для оптимизации процесса сверления под петли и эксцентриковые стяжки.
Схема обработки
Конструктивные особенности
СВЕРЛЕНИЕ
Сверление производится в торец (с использованием трёх шпинделей) и в пласть заготовки.
ИНТУИТИВНО ПОНЯТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ
Размещен на передней панели станка, что удобно для работы.
БОКОВЫЕ УПОРЫ
Обеспечивают легкую и точную установку требуемого размера
НАДЕЖНАЯ ФИКСАЦИЯ ДЕТАЛИ
Любого размера одной горизонтальной прижимной металлической планкой
РЕГУЛИРОВКА ПО ГЛУБИНЕ СВЕРЛЕНИЯ
Регулировка по глубине сверления горизонтальных отверстий осуществляется путем позиционирования линейки фиксирующим болтом на боковых упорах.
СВЕРЛИЛЬНЫЙ ЦИКЛ
Сверлильный цикл осуществляется в автоматическом режиме нажатием и отпусканием педали.
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ
Регулировка глубины сверления (горизонтального и вертикального шпинделя) посредством маховика и механического цифрового индикатора
БЛОК ПОДГОТОВКИ ВОЗДУХА
Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.

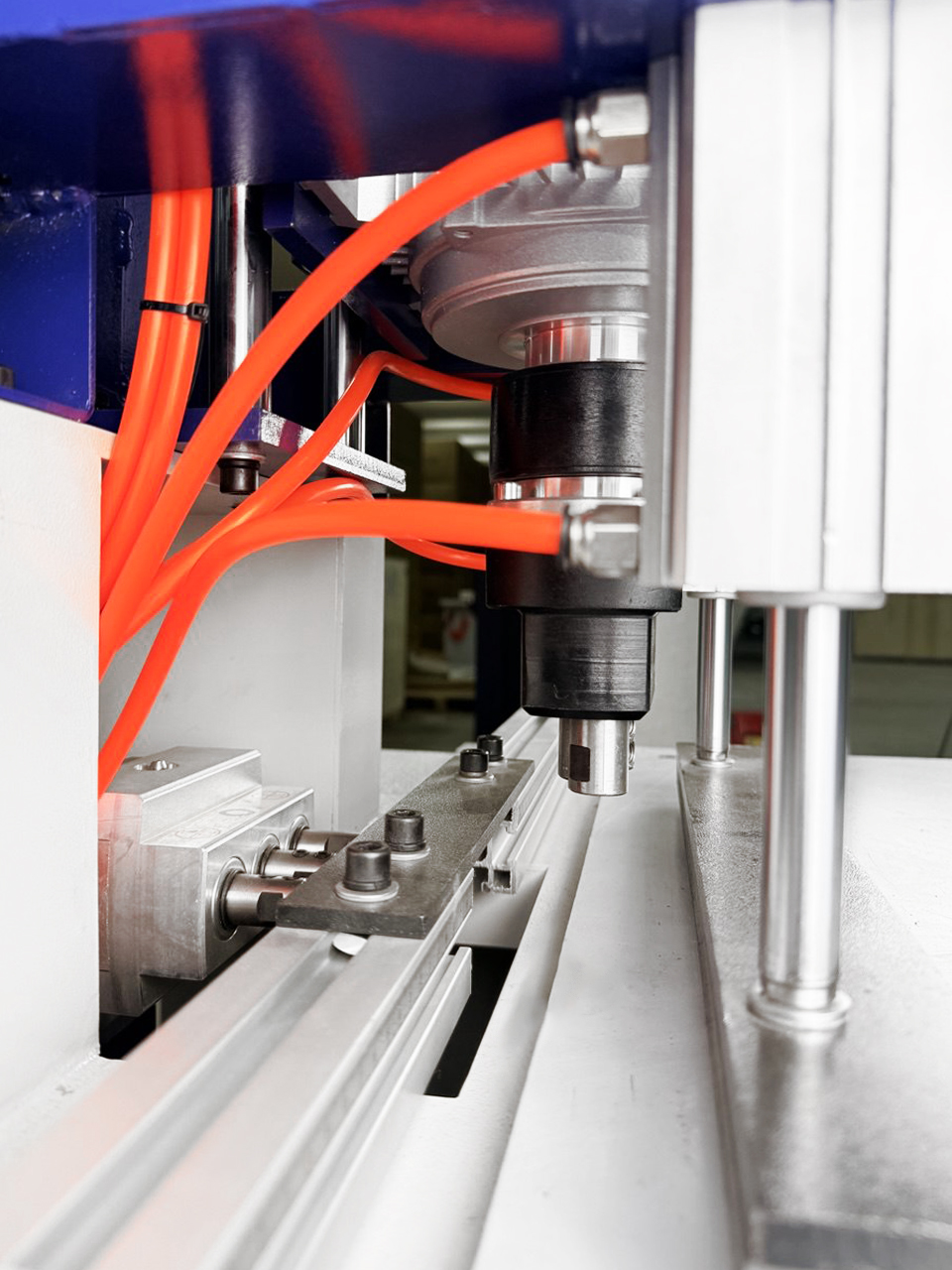

СВЕРЛЕНИЕ ПО ВЕРТИКАЛИ
Сверление по вертикали происходит сверлильной группой с цанговыми зажимами, установкой сверла в патрон и протяжкой винтами шестигранниками

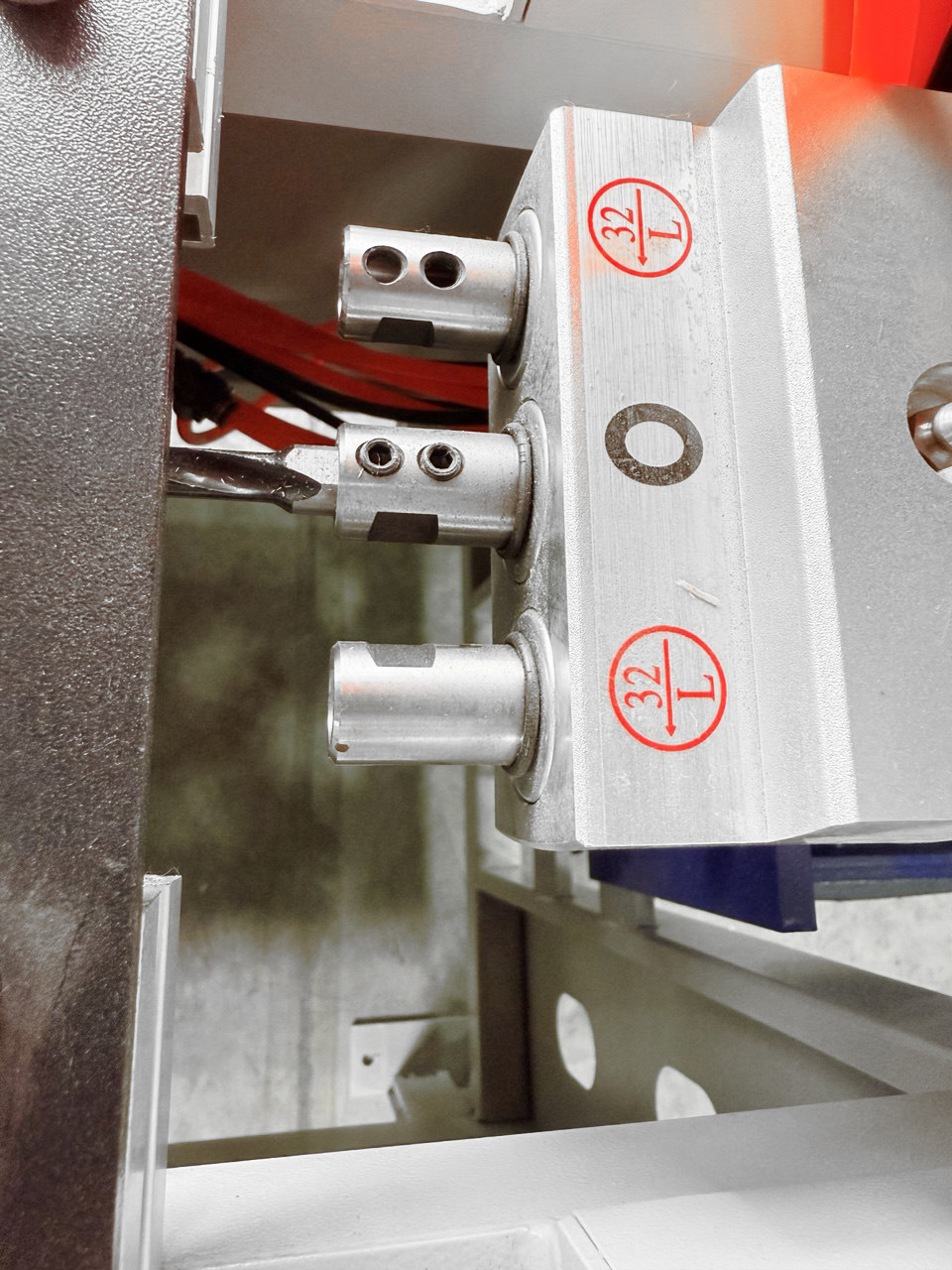

СВЕРЛЕНИЕ ПО ГОРИЗОНТАЛИ
Сверление по горизонтали происходит путем установки сверла в кулачковый патрон и протяжкой спецключом
РЕГУЛИРОВКА ВЫСОТЫ ГОРИЗОНТАЛЬНОГО СВЕРЛЕНИЯ
Регулировка высоты горизонтального сверления осуществляется посредством механического маховика расположенного в нижней части перемещающего устройства.
Конструктивные особенности
СВЕРЛЕНИЕ
Сверление производится в торец (с использованием трёх шпинделей) и в пласть заготовки.
ИНТУИТИВНО ПОНЯТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ
Размещен на передней панели станка, что удобно для работы.
БОКОВЫЕ УПОРЫ
Обеспечивают легкую и точную установку требуемого размера
НАДЕЖНАЯ ФИКСАЦИЯ ДЕТАЛИ
Любого размера одной горизонтальной прижимной металлической планкой
РЕГУЛИРОВКА ПО ГЛУБИНЕ СВЕРЛЕНИЯ
Регулировка по глубине сверления горизонтальных отверстий осуществляется путем позиционирования линейки фиксирующим болтом на боковых упорах.
СВЕРЛИЛЬНЫЙ ЦИКЛ
Сверлильный цикл осуществляется в автоматическом режиме нажатием и отпусканием педали.
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ
Регулировка глубины сверления (горизонтального и вертикального шпинделя) посредством маховика и механического цифрового индикатора
БЛОК ПОДГОТОВКИ ВОЗДУХА
Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.
СВЕРЛЕНИЕ ПО ВЕРТИКАЛИ
Сверление по вертикали происходит сверлильной группой с цанговыми зажимами, установкой сверла в патрон и протяжкой винтами шестигранниками
СВЕРЛЕНИЕ ПО ГОРИЗОНТАЛИ
Сверление по горизонтали происходит путем установки сверла в кулачковый патрон и протяжкой спецключом
РЕГУЛИРОВКА ВЫСОТЫ ГОРИЗОНТАЛЬНОГО СВЕРЛЕНИЯ
Регулировка высоты горизонтального сверления осуществляется посредством механического маховика расположенного в нижней части перемещающего устройства.
Подключение источника питания и протяжка электро монтажа
Оборудование необходимо подключать только к трем фазам напряжения 380 Вт
После подключения запустите станок и проверьте вертикальное вращение сверла
Если направление вращения противоположно поменяйте местами любые два провода.
-
Артикул
01-8728 -
Модель
DM-8N -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Частота тока, Гц
50 -
Частота вращения, об/мин
2800 -
Максимальный диаметр сверления, мм
35 -
Макс. глубина сверления, мм
80 -
Количество сверлильных групп, шт
3 -
Ко-во вертикальных шпиндилей
7831 -
Давление воздуха, МПа
0,6-0,8 -
Код ТН ВЭД
8465950000
