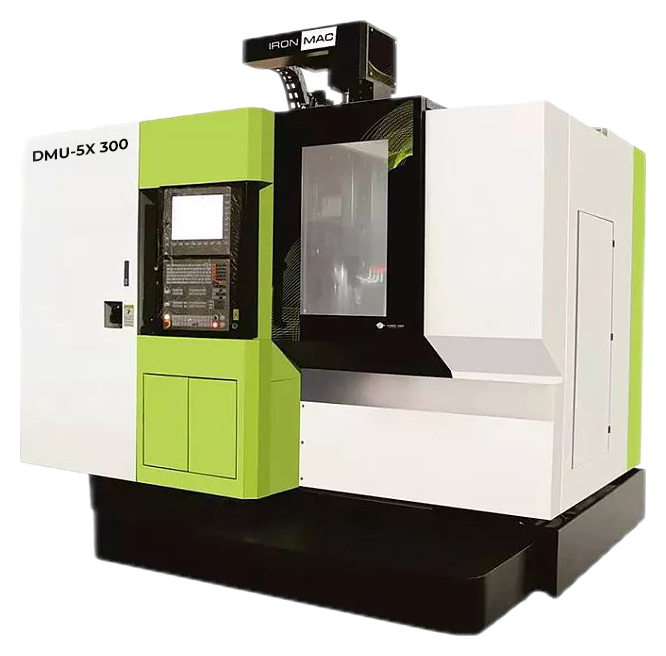

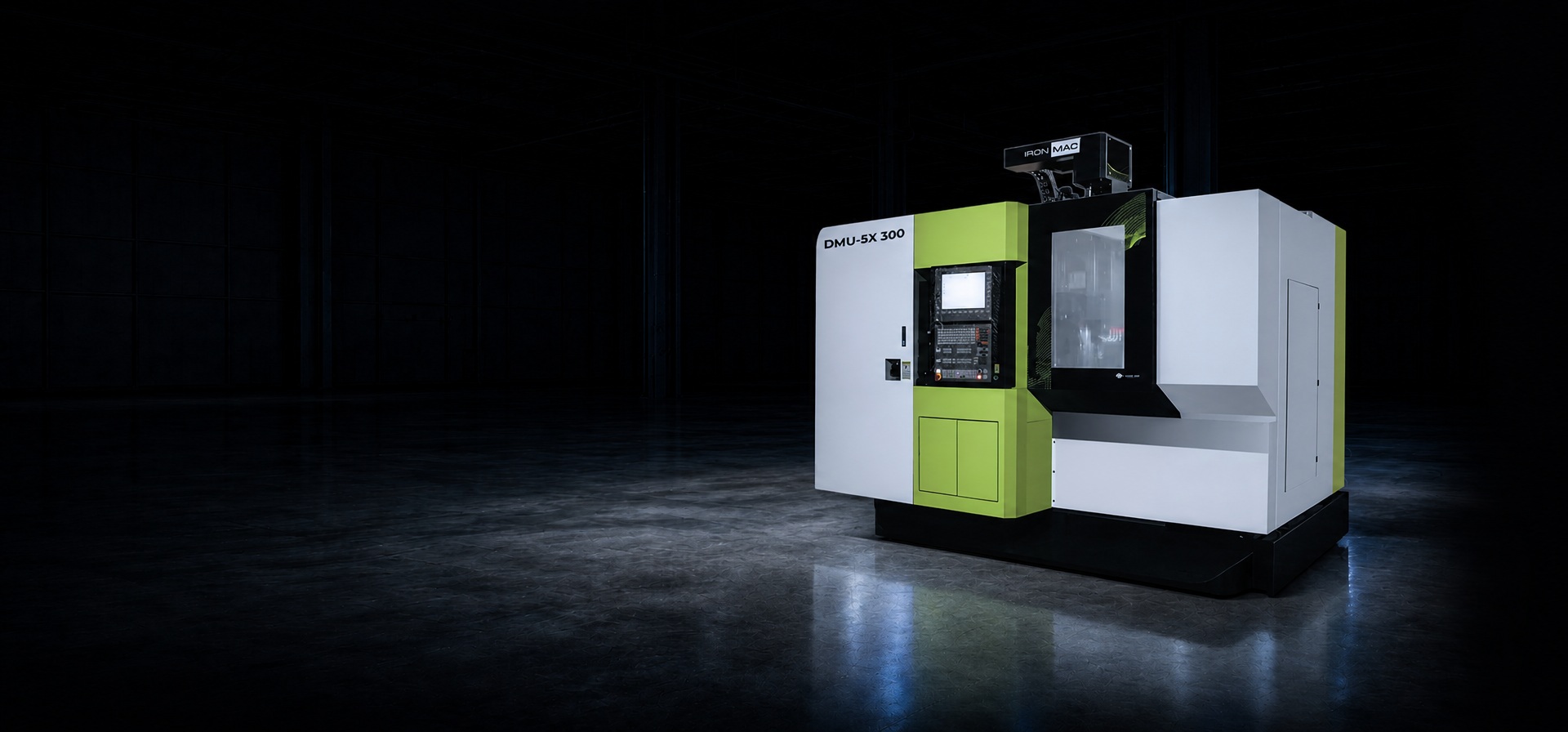

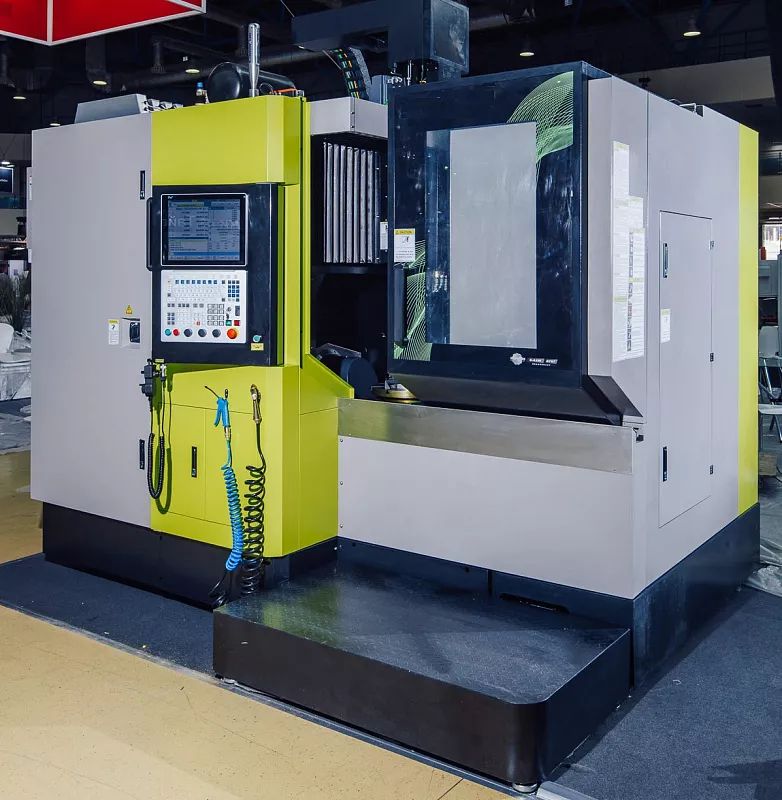

Фрезерный обрабатывающий центр IMU‑5X 300

НАЗНАЧЕНИЕ

Фрезерный центр DMTG IMU-5X 300 предназначен для обработки корпусных деталей и заготовок в форме тел вращения из стали, алюминия и труднообрабатываемых металлов с высокой точностью. Операция осуществляется с пяти сторон за один установ с производительностью до 550 см²/мин.

Фрезерные обрабатывающие центры DMTG IMU-5X 300 - оборудование вертикального типа с наклонно-поворотным столом на двух опорах. Такие модели выполняют многофункциональную сложную обработку - фрезеровку, нарезание резьбы, сверление и расточку. Могут заменить собой несколько единиц станков, сократив издержки и сэкономив производственные площади предприятия.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Система ЧПУ H-CNC - аналог Fanuc и Siemens;
• Магазин инструментов до 30 позиций;
• Системы измерения - детали и инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обрабатывающие центры серии IMU-5X 300 применяются для механической обработки корпусных изделий, включая сложные детали с оребрением, скруглением или выступами.

Сфера применения - широкая:

• Машиностроение - опытное и исследовательское, сельскохозяйственное, железнодорожное, аэрокосмическое, энергетическое, судо- и автомобилестроение;
• Контрактное производство металлоизделий - инструмента, пресс-форм, оснастки, компонентов конструкции автомобилей, двигателестроение.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

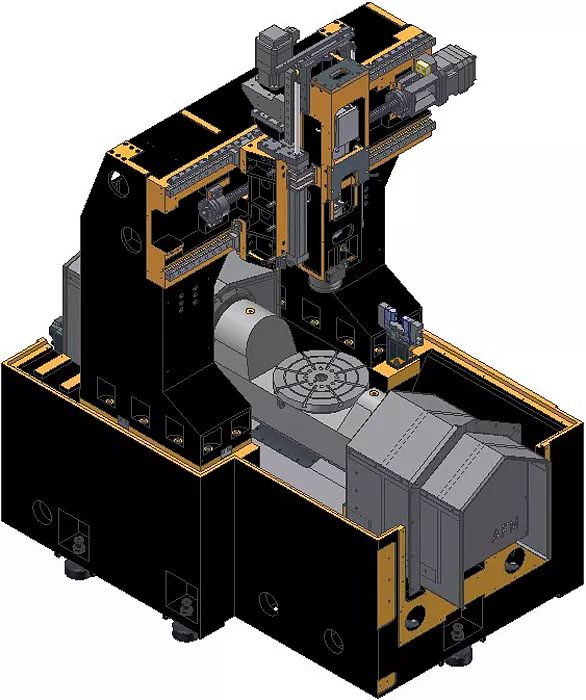

Портальная конструкция с фиксированной балкой

Благодаря L-образной портальной конструкции осуществляется высокопроизводительная обработка, соблюдается точность контура в условиях интенсивной эксплуатации. А наличие фиксированной балки придает еще большую жесткость конструкции, стабильность тепловой симметрии и антивибрационный эффект. На стабильность и эффективность также повлияло применению МКЭ и динамической оптимизации.

Станина усилена многочисленными ребрами жесткости, а также прошла термообработку, получив устойчивость к скручиванию. На станине установлены главные компоненты конструкции. Движущиеся части прошли оптимизацию по весу, что позволило достичь гармоничной динамики. Оптимизирована по механике и динамике была и ось Z — характеристики выросли на 30% в сравнении с другими подобными моделями. Портальную конструкцию центра отличает большая площадь основания колонны и 3-освевое ускорение до 1,2 G.

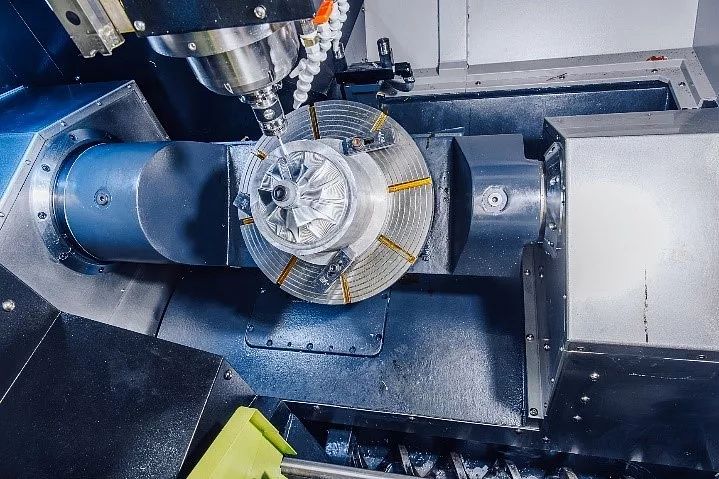

Наклонно-поворотный стол GTRT

Наклонно-поворотный стол с редукторным приводом. За счет привода крутящий момент по оси А достигает 1056 Нм, по оси С — 432 Нм. С такими показателями возможно работать с любыми металлами, в том числе сложно поддающимися обработке: с высокой твердостью и ударной вязкостью (нержавеющая сталь и титан). Технология запатентована — у нее нет аналогов.

Среди особенностей поворотного стола:

• Два суппорта поддерживают стол и придают конструкции высокую жесткость, несущую способность и точность;
• Шлифование зубчатых колес — по стандарту DIN5;
• Запатентованная технология защиты от люфта.

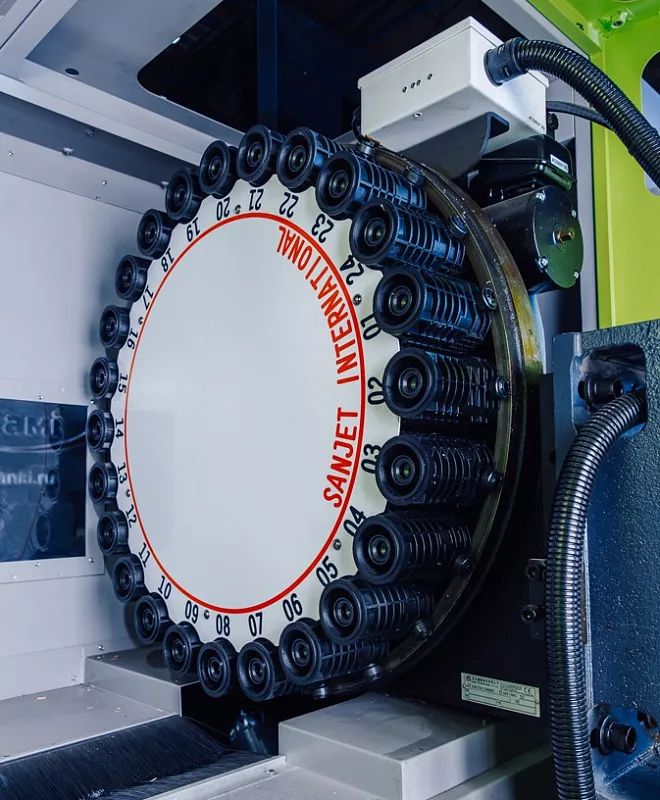

Инструментальный магазин

Магазин на 24 позиции инструмента от тайваньского производителя SUNJET. Можно устанавливать инструмент до 8 кг. Смена инструмента происходит за 2,5 секунды.

*Магазин на 30 позиций — опция.

Оптические линейки и круговые энкодеры

Все от HEIDENHAIN.

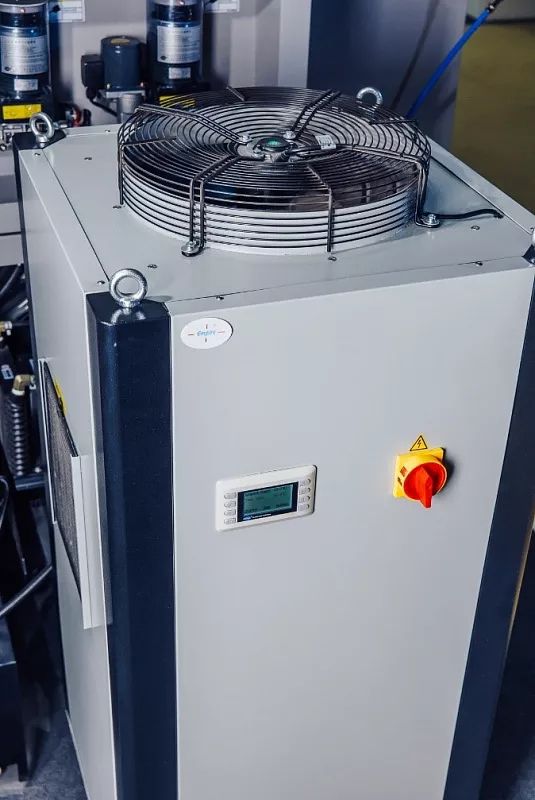

Система охлаждения

Шпиндель оснащен водяным охлаждением. Опционально — масляное.

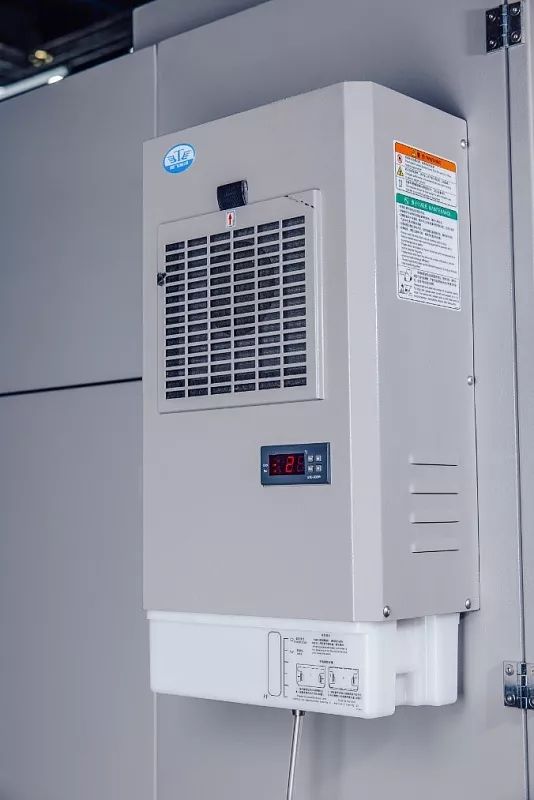

Кондиционер электрошкафа

Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивает долговечность работы.

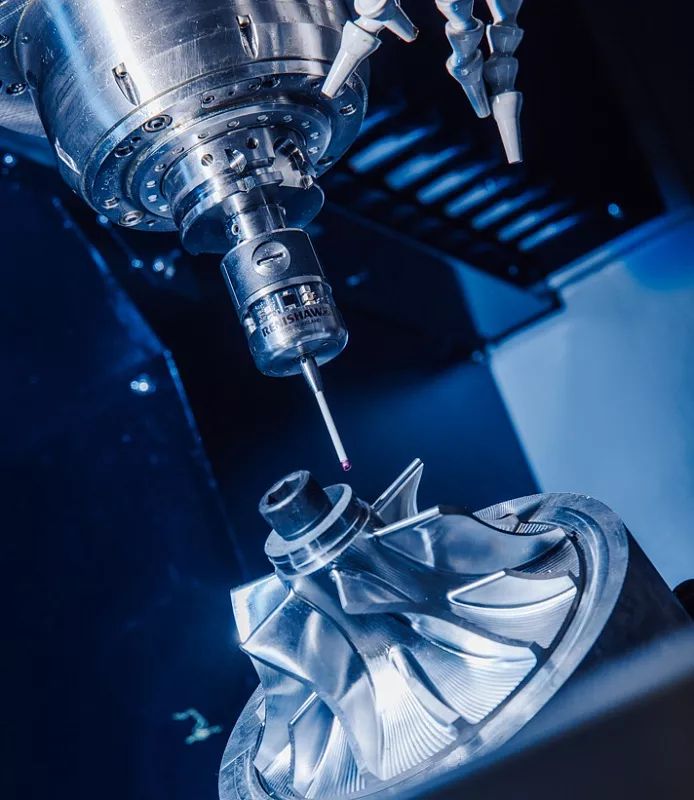

Система измерения детали

Датчик от Renishaw для привязки детали и контроля ее размеров.

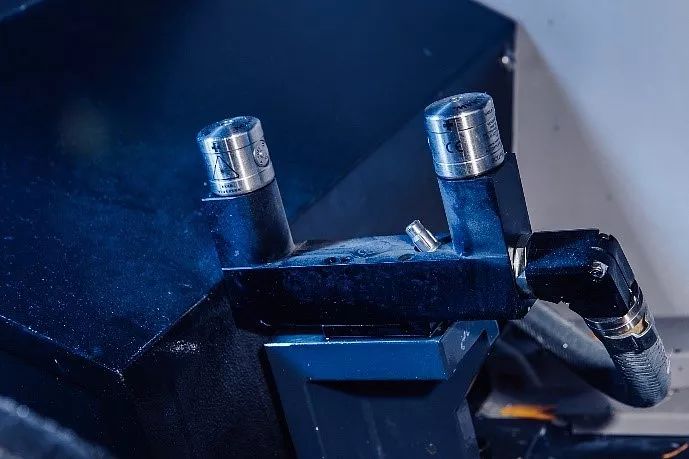

Лазерная система измерения инструмента

Автоматически определяет отсутствие или наличие инструмента, измеряет его длину и отслеживает степень износа.

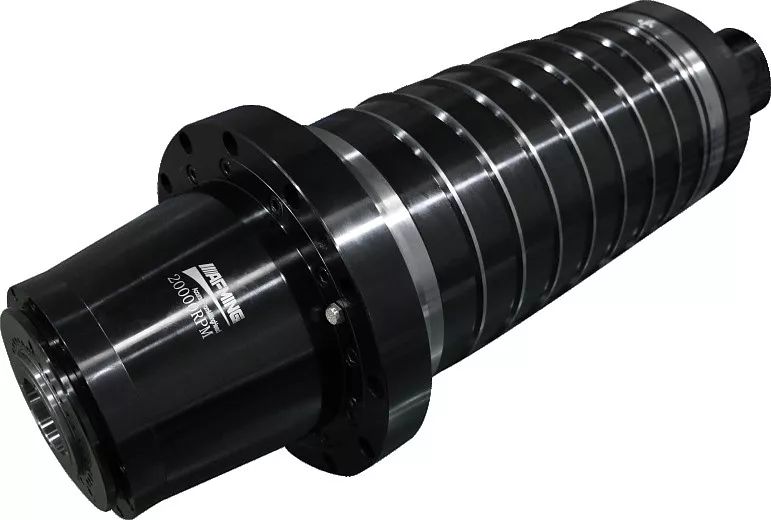

Мотор-шпиндель SUPER POWER

Повышенная жесткость достигнута благодаря новой конструкции подшипника шпинделя, снижающей теплоотвод. Контроль теплоотвода осуществляется с контроллера Huazhong CNC, за счет чего шпиндель работает безопасно, производительно, точно и долговечно.

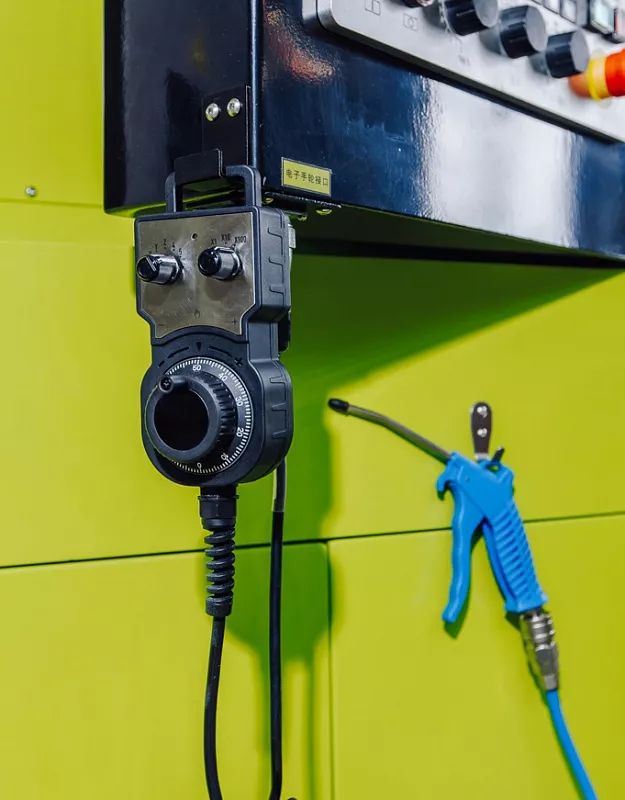

MPG маховичок

Позволяет в ручном режиме управлять перемещением осей оборудования, облегчает наладку.

Пистолет обдува воздухом

Предназначены для обдува сжатым воздухом рабочей зоны станка, упрощает удаление стружки с заготовки и последующую уборку зоны обработки.

Система крепления HSK

Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки. В сравнении с BT-конусом система HSK легкая и жесткая с высокой радиальной и осевой точностью.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Передача крутящего момента DIN 69893-1 HSK-A выполняется за счет захватов на коническом хвостовике.

Другие особенности системы:

• Патрон из жаропрочной стали;
• Твердость до 54 HRC;
• Подходит для инструмента из быстрорежущей стали и твердых сплавов;
• Хвостовик с квалитетом точности по h6;
• Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

• Биением <0,003 мм;
• Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
• Короткой фаской;
• Усиленным хвостовиком, подходящим для длинных термопатронов.

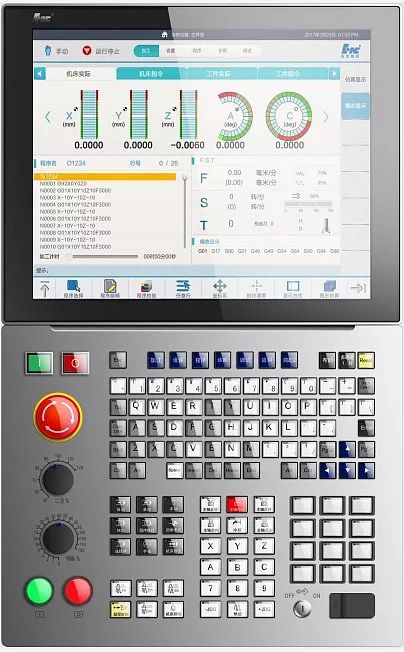

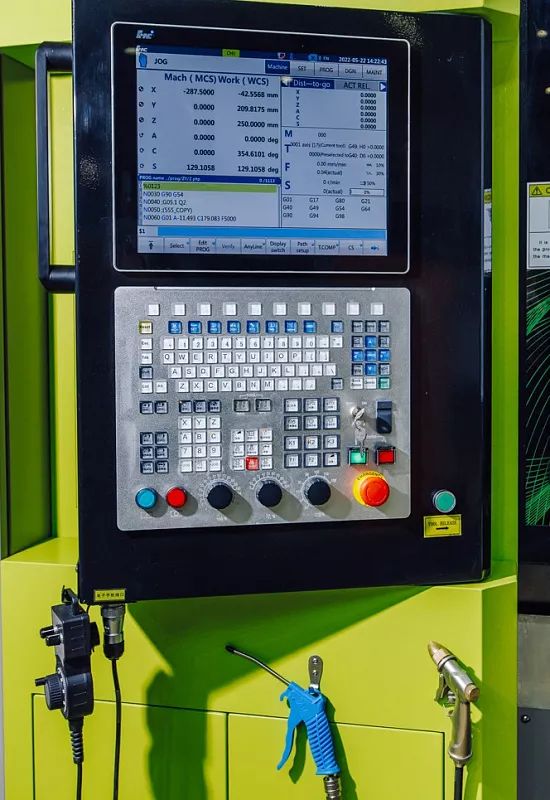

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

• Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
• Видеокарта — Intel HD Graphics 5500;
• Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
• Жесткий диск на 128 ГБ;
• Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

• Управление 5-32 осями;
• NCUC — протокол шины Ethercat
• Одновременно можно управлять 5 осями;
• 5-осевую функцию RTCP;
• Автоматическую калибровку по 5 осям;
• Поддержку двухканального управления (опция);
• Сплайн-интерполяцию.
