Фрезерный обрабатывающий центр IMU‑5X 500 PRO
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
5-осевые фрезерные обрабатывающие центры DMTG серии IMU-5X 500 PRO предназначены для комплексной обработки корпусных деталей и заготовок в форме тел вращения с 5 сторон за один установ. В числе выполняемых операций — фрезеровка, нарезка резьбы, сверление и расточка.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Система ЧПУ H-CNC на русском языке — аналог Siemens и Fanuc;
- Подача СОЖ под давлением 50 Бар;
- Системы измерения детали и инструмента;
- Магазин инструментов до 31 позиций.

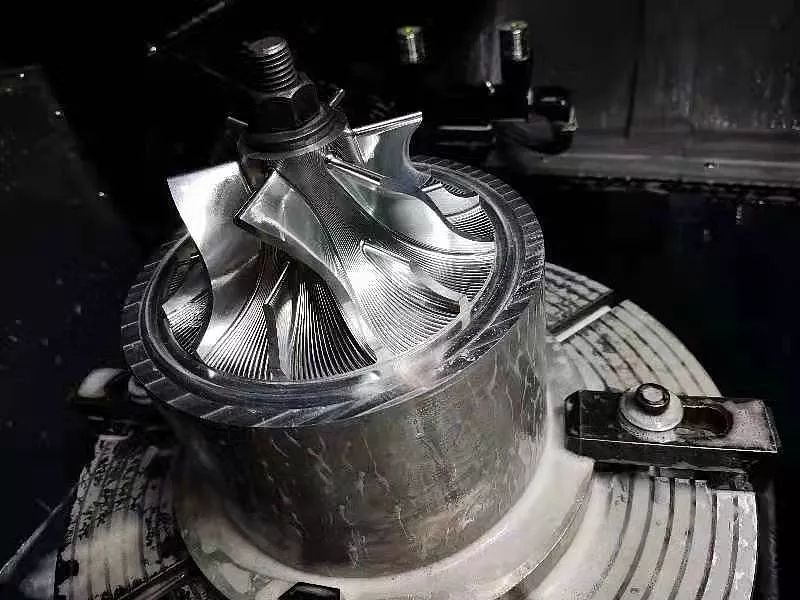

ОБЛАСТЬ ПРИМЕНЕНИЯ
Фрезерные центры DMTG IMU-5X 500 PRO используются в разных видах машиностроительной отрасли: судостроении, железнодорожном, производстве оборудования для генерации и передачи электроэнергии, опытном и исследовательском. Оборудование востребовано на инструментальном производстве, используется для выпуска пресс-форм, оснастки для изготовления пластика и на предприятиях, занимающихся контрактным изготовлением деталей, автокомпонентов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Шпиндель
Шпиндель с прямым приводом. Крутящий момент — 95,5 Нм, максимальная скорость — 10 000 оборотов в минуту.

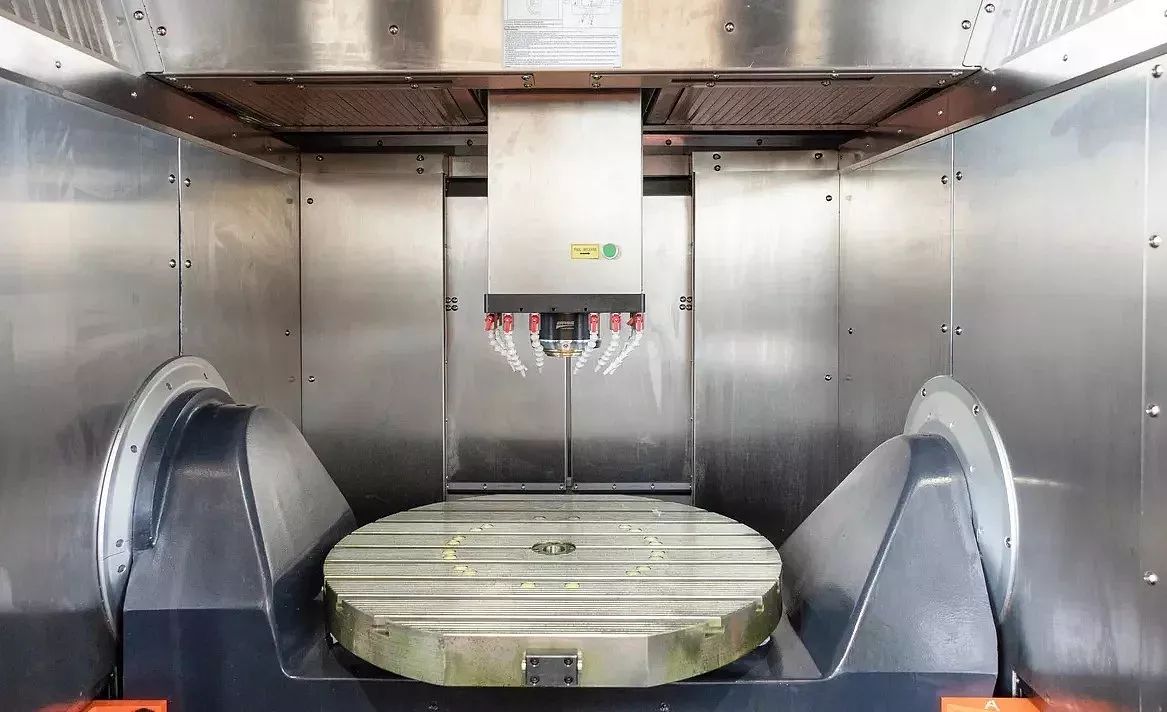

Наклонно-поворотный стол
- Максимальная скорость — 50 об/мин.
- Диапазон вращения оси A ± 120°, оси C — 360°.
- Точность позиционирования по оси A 10″, повторяемость 6″.
Двойные роликовые направляющие по осям X,Y,Z
Оси работают от привода (серводвигатель + шарико-винтовая передача) со скоростью перемещения до 30 м/мин.
Полная закрытая защита
Оси X, Y и Z закрытыми эластичными кожухами для эффективной защиты направляющих и ШВП от попадания стружки.
Система ЧПУ
Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.
Системные параметры:
- Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
- Видеокарта — Intel HD Graphics 5500;
- Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
- Жесткий диск на 128 ГБ;
- Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

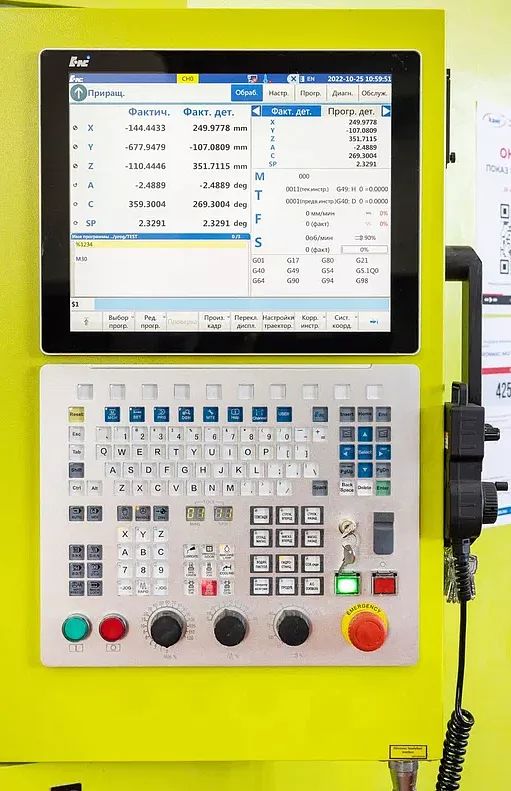

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.
HNC-848DI поддерживает:
- Управление 5-32 осями;
- NCUC — протокол шины Ethercat
- Одновременно можно управлять 5 осями;
- 5-осевую функцию RTCP;
- Автоматическую калибровку по 5 осям;
- Поддержку двухканального управления (опция);
- Сплайн-интерполяцию.
Скребковый конвейер для удаления стружки
Отводит стружку из рабочей зоны, обеспечивает безопасность работы и защищает оборудование и инструмент от износа.
Привод подачи X,Y,Z
Состоит из серводвигателя и ШВП, которые приводят в движение оси станка.
Автоматическая калибровка размера конструкции кинематической детали
В макропрограмму с помощью триггерного щупа и опорной сферы поступают точки данных о соответствии параметров конструкции 5-осевого центра. Точность и эффективность измерений могут быть улучшены, а калибровка параметров — выполнена без привлечения оператора.
-
Артикул
64181
