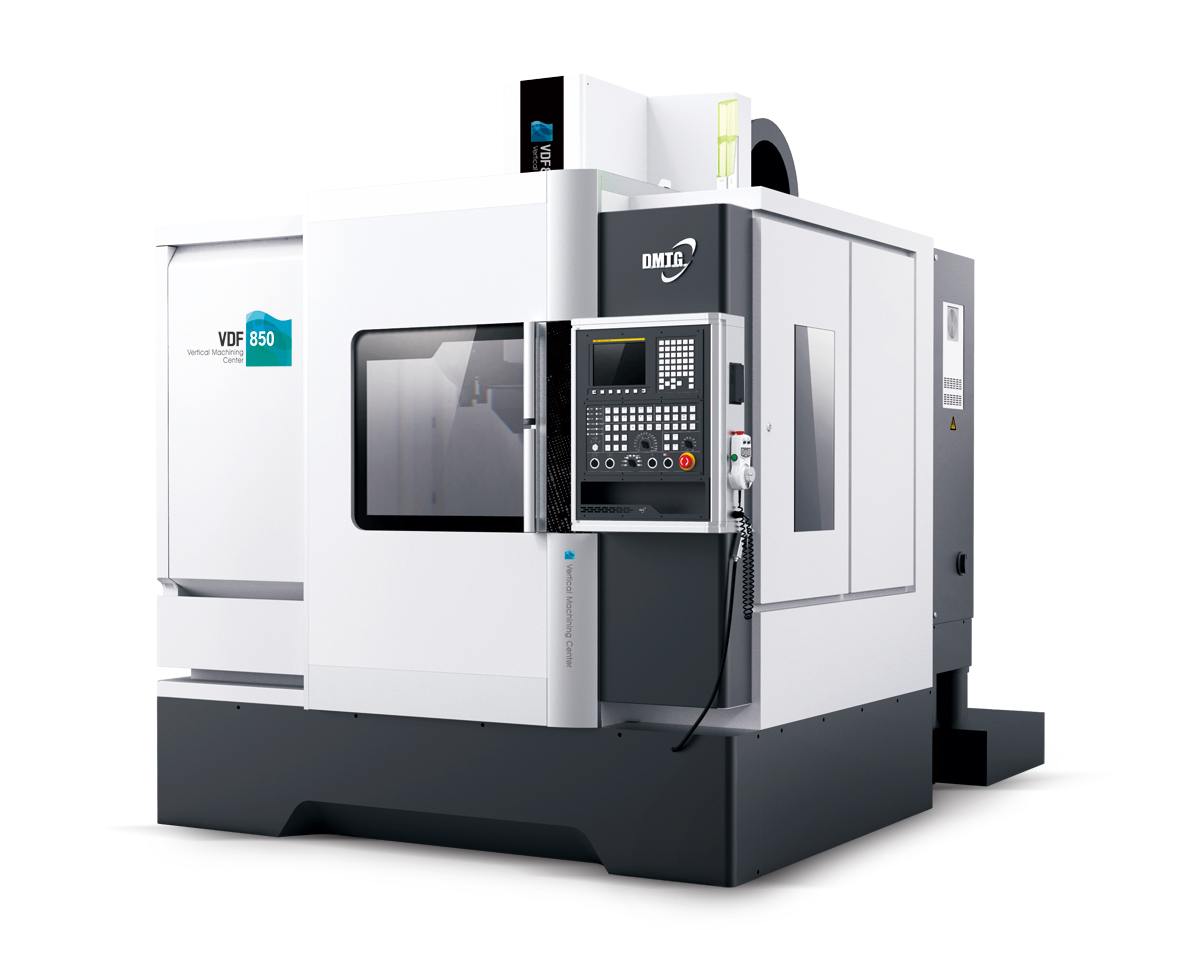

Фрезерный обрабатывающий центр серии VDF
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Металлообрабатывающие центры DMTG серии VDF используются для обработки корпусных заготовок и тел вращения с разных сторон без их перемещения. Имеют автоматическую смену инструмента.
От «младшей» серии – VDL – она отличается большими габаритами и максимальной нагрузкой на рабочий стол, поэтому имеет направляющие скольжения.
Функционал

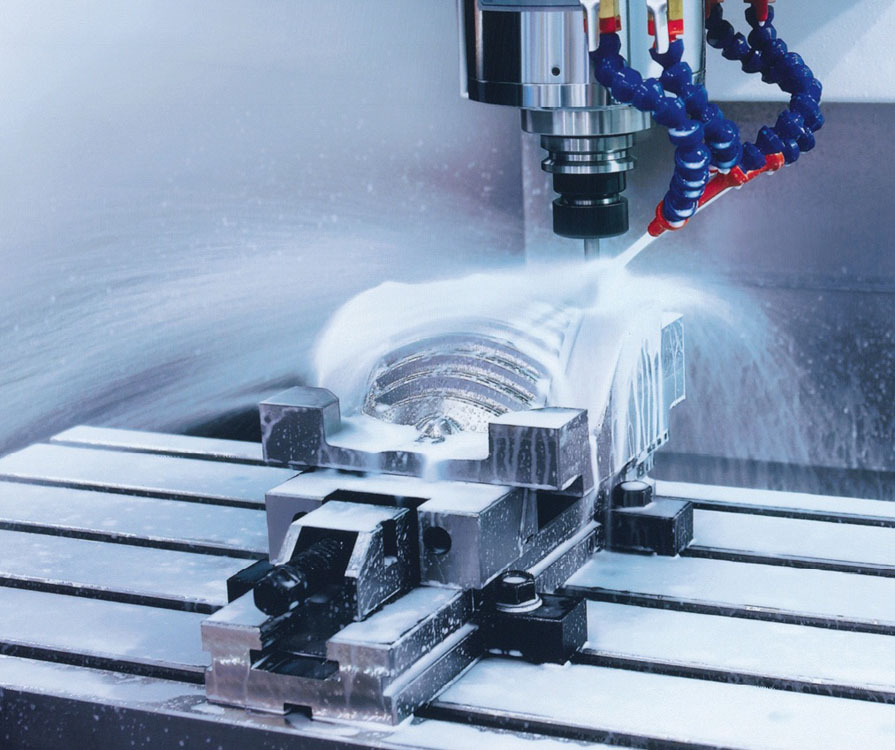

- Фрезерование
- Расточные работы
- Нарезание резьбы
- Зенкование
- Развертывание
ОБЛАСТЬ ПРИМЕНЕНИЯ
Современные высокопроизводительные фрезерные обрабатывающие центры серий VDF применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной, а также во множестве смежных областей для изготовления пресс-форм и штампов высокого качества.
Авиадвигатели, элементы механизации крыла самолета, газовые турбины и т. д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Шпиндель изготовлен по лицензии IBAG (Швейцария)
- Система ЧПУ Fanuc или Siemens, подшипники NSK (Япония)
- Повышенный класс точности (повторяемость ± 2,5 мкм, позиционирование ± 4 мкм)
- Направляющие скольжения, шириной 60 мм
- Усиленная станина, масса выше на 20% аналогичных станков
- Диаметр ШВП от 40 мм
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
.jpg)

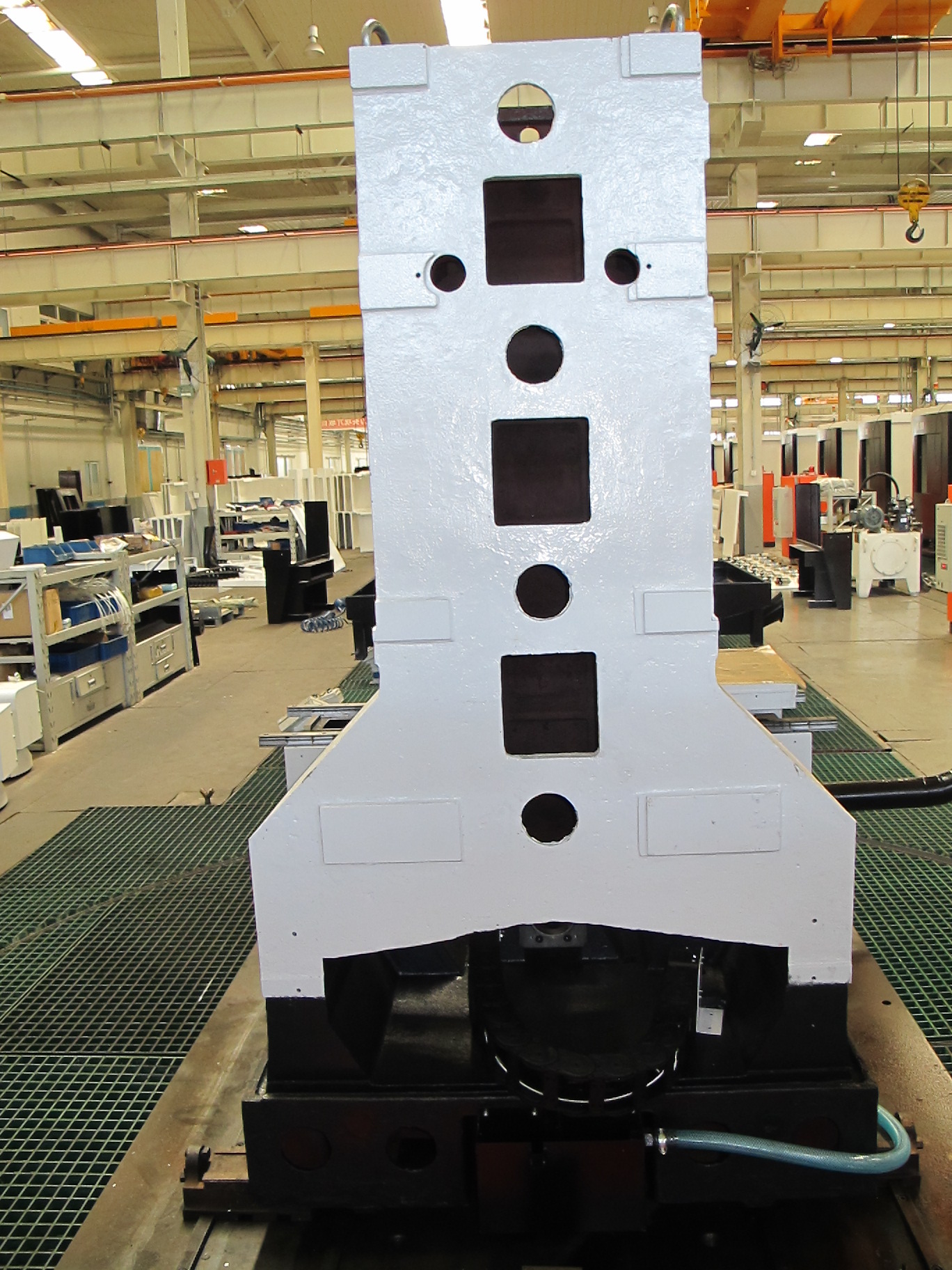

Цельнолитая станина
Основные компоненты станины изготавливаются из высококачественного чугуна – механита, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.
Шпиндель
Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения.
Возможна установка шпинделя с разной мощностью и частотой вращения. «Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим/разжим инструмента и долгий срок службы подшипников.
Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

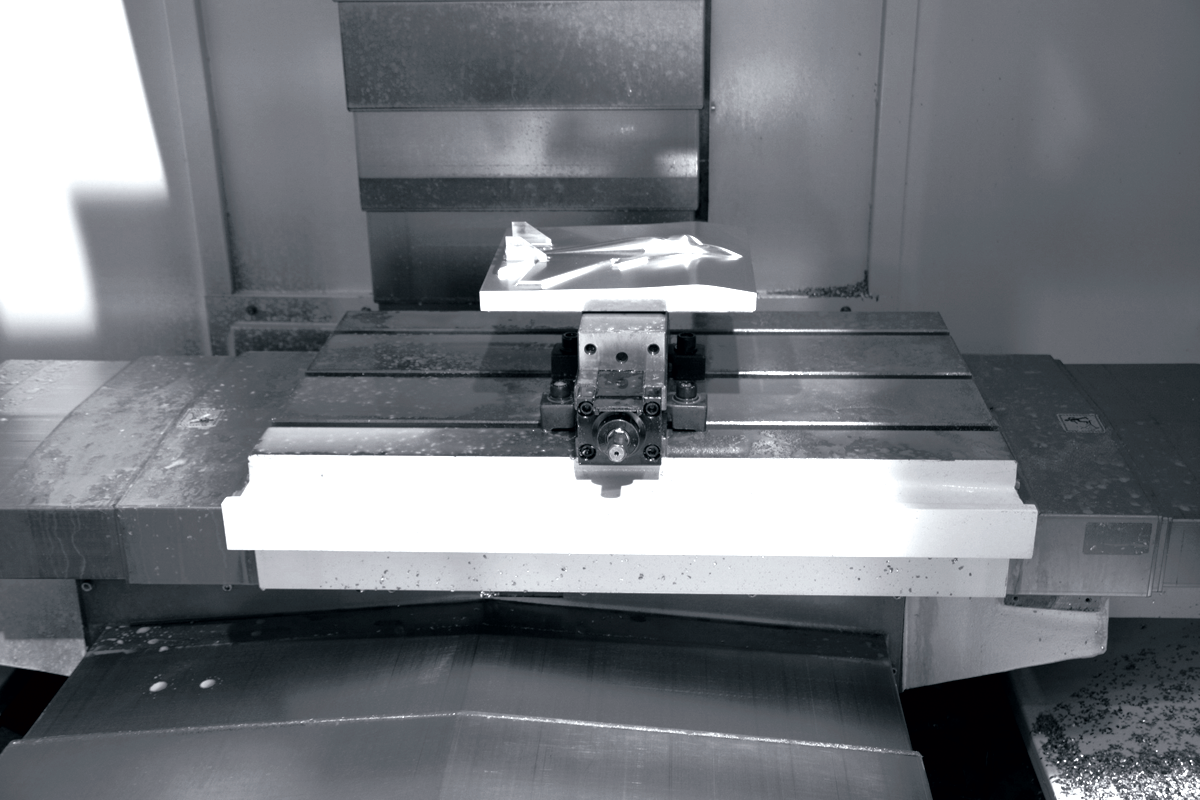

Коробчатые направляющие скольжения
Непосредственный контакт сопряженных поверхностей в направляющих скольжения определяют большие силы сопротивления. В зависимости от нагрузки, скорости, вида смазочного материала и его количества направляющие могут работать в режимах трения без смазочного материала и с ним. Достоинства направляющих скольжения - высокая контактная жесткость и хорошие демпфирующие свойства. Кроме того, они обеспечивают надежную фиксацию подвижного узла станка после его перемещения в заданную позицию.
-
